Beschreibung der Sicherungs- und Relaiskästen

Sicherungskasten im Armaturenbrett

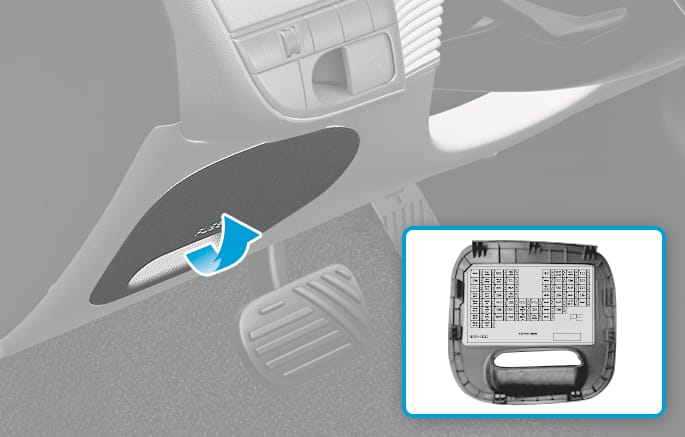

2C_InstrumentPanelFuseLabel

Auf der Innenseite der Abdeckung der Sicherungstafel finden Sie ein Etikett mit den Namen und Werten der Sicherungen.

Die in diesem Handbuch abgedruckten Legenden für die Sicherungskästen beziehen sich auf den Zeitpunkt der Drucklegung. Wenn Sie einen Sicherungskasten in Ihrem Fahrzeug prüfen, richten Sie sich nach der Legende in dem jeweiligen Sicherungskastendeckel.

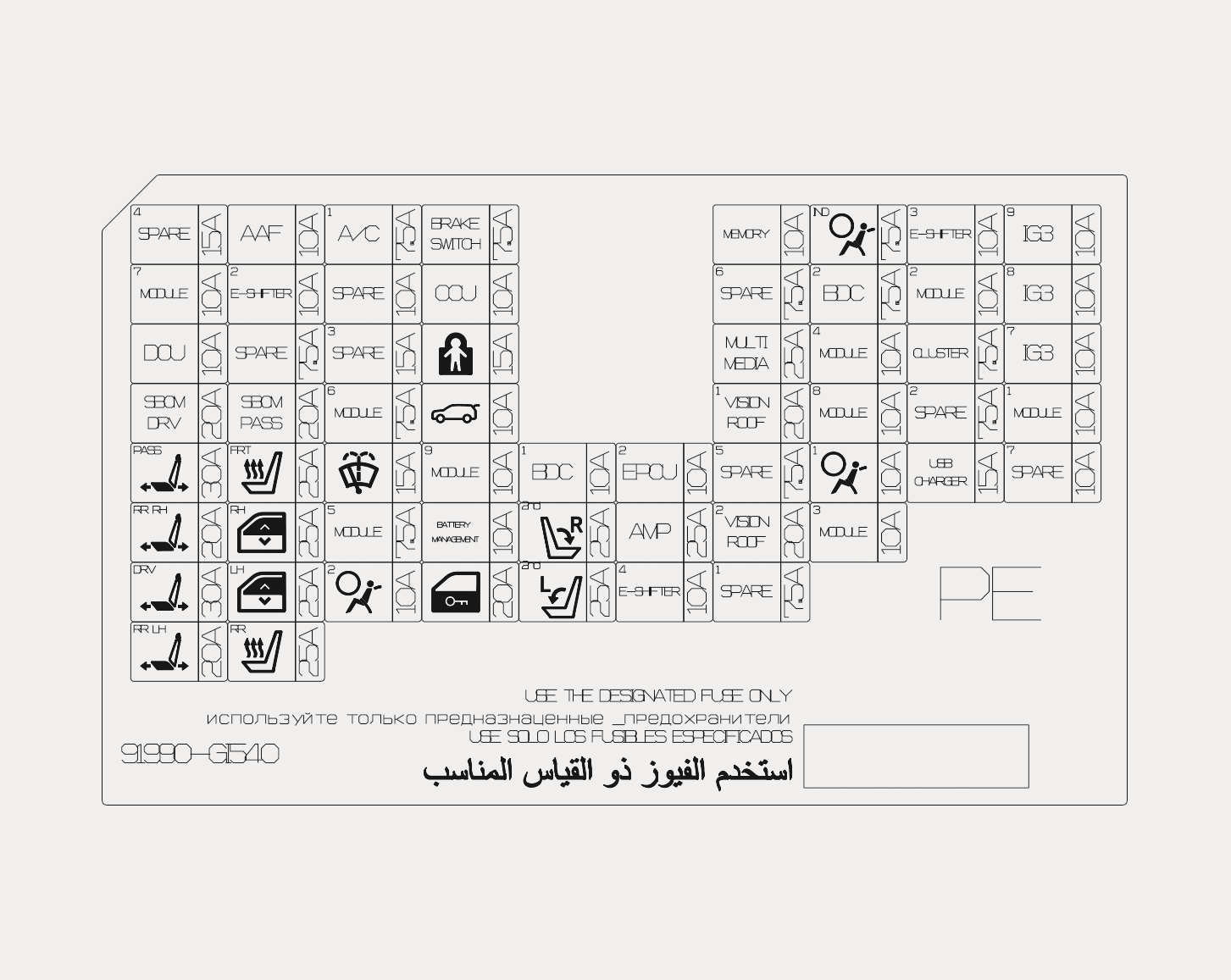

1C_InstrumentPanelFuseLabel_3

Sicherungskasten im Armaturenbrett

Bezeichnung der Sicherung

Symbol

Sicherungswert

Geschützter Stromkreis

AAF

қ

10 A

Aktive Luftklappeneinheit links/rechts, aktive Luftklappeneinheit (oben)

A/C1

т

7,5 A

A/C-Steuergerät

Stoppschalter

С

7,5 A

BDC, Bremslichtschalter

MEMORY

Ѿ

10 A

ADP-Einheit, Head-Up-Display, Stimmungslampeneinheit, A/C-Steuermodul, CCNC-USB-Buchse, BDC, Kombiinstrument, ADAS-Einheit (Einparken), Heckradar links/rechts, Stimmungslampe in der Hintertür links/rechts, Stimmungslampe in der Fahrer-/Beifahrertür, Stimmungslampe in der Fahrer-/Beifahrertürarmlehne, kabelloses Smart-Phone-Ladegerät

AIRBAG IND.

ҕ

7,5 A

Dachkonsole

E-SHFTER3

Ф

10 A

SCU, SBW-Schalthebel

IG3 9

ѫі

10 A

BMU, hinterer Wechselrichter

MODULE7

Ї

10 A

ICC-Einheit, Fahrer-/Beifahrertür-Außengriff, Fahrertürmodul

E-SHFTER2

У

10 A

SBW-Schalthebel

CCU

Ы

10 A

CCU

BDC2

Ѥћ

7,5 A

BDC2

MODULE2

Ђ

10 A

CCU, Bremslichtschalter

IG3 8

Ѫі

10 A

Schalter der vorderen Konsole, ICCU, V2L-Einheit, elektronische Ölpumpe (hinten), VCMS, SCU, CCU

DCU

ѽ

10 A

DCU

CHILD LOCK

Ҏ

15 A

Kindersicherungs-/Entriegelungsrelais

Sicherungskasten im Armaturenbrett

Bezeichnung der Sicherung

Symbol

Sicherungswert

Geschützter Stromkreis

MULTIMEDIA

Ц

25 A

CCNC-Haupteinheit

MODULE4

Є

10 A

AMP, Scheinwerfer links/rechts, IFS-ECU, ICC-Einheit, CCNC-Haupteinheit, drahtloses Smartphone-Ladegerät, elektrochromer Spiegel, Data-Link-Anschluss, Modul für elektrischen Rücksitz links/rechts, Crashpad-Schalter, ADP-Einheit, Modul für elektrischen Fahrersitz, Modul für elektrischen Beifahrersitz

CLUSTER

Ч

7,5 A

Kombi-Einheit, Head-Up-Display

IG3 7

ѩі

10 A

CCNC-Haupteinheit, Incar-Temperatursensor, PM-Sensor, A/C-Heizung, A/C-Steuermodul

SBCM DRV

Җ

20 A

Fahrer-SBCM

SBCM-PASS

җ

20 A

Beifahrer SBCM

MODULE6

І

7,5 A

Nicht verwendet

Heckklappe

Ὃ

10 A

Heckklappenentriegelungsrelais

V/ROOF1

ѣ Ҙ

20 A

Schiebedach-Einheit

MODULE8

Ј

10 A

Multifunktionsschalter, Fahrertürmodul

MODULE1

Ё

10 A

ADP-Einheit, AMP, CCNC-Haupteinheit, ADAS-Einheit (Parken), CCNC-Tastatur, BDC, CCU, DCU, P/R-Verbindungsblock (RLY.11)

Sicherungskasten im Armaturenbrett

Bezeichnung der Sicherung

Symbol

Sicherungswert

Geschützter Stromkreis

PS P/SEAT

З

30 A

Schalter für den elektrischen Beifahrersitz, Elektrisches Sitzverstellmodul Beifahrersitz

FR SEAT HT

И

25 A

Vordersitzbelüftung-Steuergerät, Vordersitzheizungs-Steuergerät

WASHER

М

15 A

Multifunktionsschalter

MODULE9

Љ

10 A

Datenverbindungsstecker, elektrische Heckklappeneinheit, Modul für den linken und rechten Rücksitz, Modul für den elektrischen Fahrersitz, Schalter für den elektrischen Fahrersitz, LED-Modul für den Ladeanschluss, Steuermodul für die Sitzheizung vorne/hinten, Schiebeschalter für den linken und rechten Rücksitz, Steuermodul für die Belüftung des Vordersitzes, Multifunktionsschalter, Regensensor

BDC1

ѣћ

10 A

BDC, Bluetooth-Einheit #1~#2, UWB-Sensor (vorne/hinten links/rechts)

EPCU2

Ҟ

10 A

Hinterer Wechselrichter

AIR BAG1

А

10 A

SRS-Steuergerät

USB CHARGER

Р

15 A

USB-Ladegerät vorne/hinten in der Konsole #1~#2

RR P/SERT RH

Ҋ

20 A

Elektrisches Sitzverstellmodul hinten rechts

P/WDW RH

ѝ

25 A

Beifahrer-Fensterheberschalter, Fahrer(links)/Beifahrer (rechts) Sicherheitsfensterhebermodul, Fensterheberschalter hinten links, Sicherheitsfensterhebermodul hinten links

Sicherungskasten im Armaturenbrett

Bezeichnung der Sicherung

Symbol

Sicherungswert

Geschützter Stromkreis

MODULE5

Ѕ

7,5 A

BDC

BMS

Ѐ

10 A

BMU

2ND FOLDING RH

ᾝ

25 A

Rücksitz rechts, Aktuator für ferngesteuertes Umklappen

AMP

Ъ

25 A

AMP

V/ROOF2

Ѥ Ҙ

20 A

Nicht verwendet

MODULE3

Ѓ

10 A

Eckradar vorne links/rechts, Eckradar hinten links/rechts, Inverter vorne/hinten, Smart Cruise Control Radar, Fahrer-/Beifahrertür DSM Monitor, Crashpad-Schalter, ADAS Einheit (Parken), Frontkamera (ADAS)

DR P/SEAT

Ж

30 A

Schalter für das elektrische Sitzverstellmodul Fahrersitz, Elektrisches Sitzverstellmodul Fahrersitz

P/WDW LH

ў

25 A

Fahrer(links)/Beifahrer(rechts) Sicherheitsfensterhebermodul, Fensterheberschalter hinten links, Sicherheitsfensterhebermodul hinten links

AIR BAG2

Б

10 A

SRS-Steuergerät

DR LOCK

Е

20 A

Türverriegelungs-/Türentriegelungsrelais, Totverriegelungsrelais

2ND FOLDING LH

ᾞ

25 A

Rücksitz links, Aktuator für ferngesteuertes Umklappen

E-SHFTER4

Х

10 A

SCU

RR P/SERT LH

ᾟ

20 A

Elektrisches Sitzverstellmodul hinten links

RR SEAT HT

ᾠ

25 A

Steuermodul für Rücksitzheizung
Sicherungskasten im Motorraum

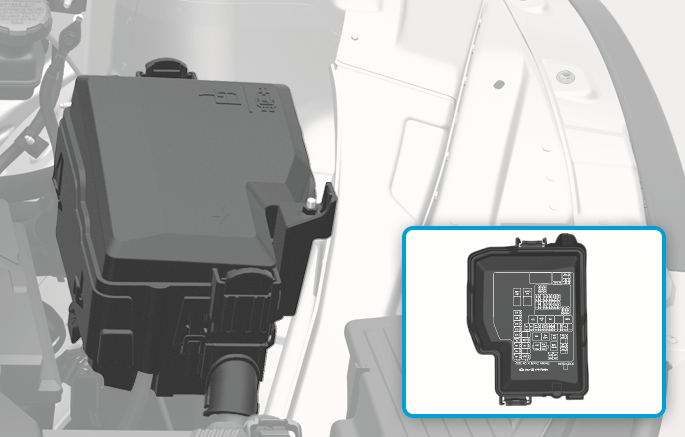

2C_EngineFuseLabel

Auf der Innenseite der Abdeckung der Sicherungstafel finden Sie ein Etikett mit den Namen und Werten der Sicherungen.

Die in diesem Handbuch abgedruckten Legenden für die Sicherungskästen beziehen sich auf den Zeitpunkt der Drucklegung. Wenn Sie einen Sicherungskasten in Ihrem Fahrzeug prüfen, richten Sie sich nach der Legende in dem jeweiligen Sicherungskastendeckel.

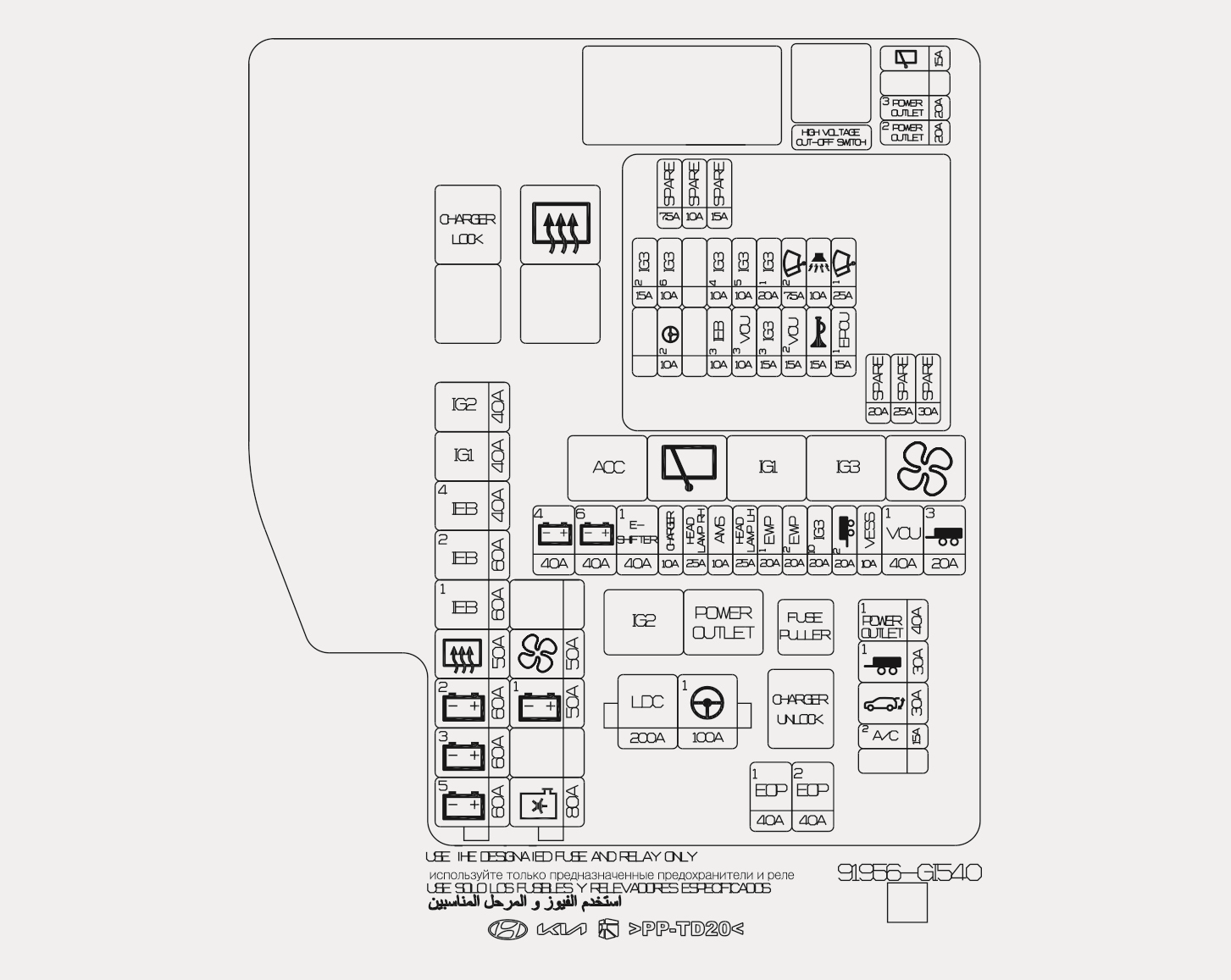

1C_EngineFuseLabel_3

Sicherungskasten im Motorraum

Typ

Bezeichnung der Sicherung

Symbol

Sicherungswert

Geschützter Stromkreis

MEHRFACH-SICHERUNG-1

LDC

Э

200 A

P/R-Anschlussleiste (Sicherung: F10, SB7, SB8, SB9, SB10), ICCU (LDC)

MDPS1

П

100 A

MDPS-Einheit

MEHRFACH-SICHERUNG-2

C/FAN

р

80 A

Kühllüftermotor

B+1

ѣѓ

50 A

PDC (Sicherung: F6, F7, F14, F15, F22, F23, F30, F40, F50)

BLOWER

и

50 A

P/R-Anschlussleiste (Relais 9)

MEHRFACH-SICHERUNG-3

B+5

ѧѓ

60 A

Leiterplattenblock (IG3-Hauptrelais, Sicherung: F1, F2, F3, F4, F6)

B+3

ѥѓ

60 A

PDC (IPS14, Sicherung: F2, F9, F10, F17, F18, F25, F26, F33, F34, F43, F44, F51, F52, F58, F59)

B+2

Ѥѓ

60 A

PDC (Langzeit-Lastsicherungsrelais, IPS13, Sicherung: F4, F12, F20, F28, F37, F47, F54, F55)

RR HTD

с

50 A

P/R-Anschlussleiste (Relais 3)

IEB1

ѣѕ

60 A

IEB-Einheit

IEB2

Ѥѕ

60 A

IEB-Einheit

IEB4

Ѧѕ

40 A

Mehrzweckkontrollstecker

IG1

Я

40 A

P/R-Anschlussleiste (Relais 5, Relais 7)

IG2

а

40 A

P/R-Anschlussleiste (Relais 10)

Typ

Bezeichnung der Sicherung

Symbol

Sicherungswert

Geschützter Stromkreis

SICHERUNG

CHARGER

ҟ

10 A

P/R-Anschlussleiste (Relais 1, Relais 12), ICU, VCMS

HEAD LAMP RH

д

25 A

Scheinwerfer rechts

AMS

Ю

10 A

12V Batteriesensor

HEAD LAMP LH

г

25 A

Scheinwerfer links

EWP1

ѣє

20 A

Elektronische Wasserpumpe Nr. 1 (HV-Batterie)

EWP2

Ѥє

20 A

Elektronische Wasserpumpe Nr. 2 (HV-Batterie)

IG3 10

Ѭі

20 A

P/R-Anschlussleiste (Relais 8)

TRAILER2

Ѥѐ

20 A

Anhängeranschluss

VESS

Ҡ

10 A

VESS-Einheit

A/C2

у

15 A

A/C-Steuergerät

Heckscheibenwischer

л

15 A

P/R-Anschlussleiste (Relais 6), Heckscheibenwischer:

P/OUTLET3

ᾡ

20 A

Steckdose hinten

P/OUTLET2

ἔ

20 A

Vordere Steckdose

Typ

Bezeichnung der Sicherung

Symbol

Sicherungswert

Geschützter Stromkreis

SICHERUNG

WIPER1

ѣђ

25 A

Platinenblock (Wischer-Hauptrelais)

EPCU1

ҝ

15 A

Wechselrichter vorn

HORN

э

15 A

Platinenblock (Hupenrelais)

WIPER2

Ѥђ

7,5 A

BCM

VCU2

Ѥї

15 A

VCU

IG3 1

ѣі

20 A

PDC (Sicherung - F8, F16, F24)

IG3 3

ѥі

15 A

Elektronische Wasserpumpe (PE hinten)

IG3 5

ѧі

10 A

Dreiwege-Ventil für BSA-Kühlmittel

VCU3

ѥї

10 A

VCU

IG3 4

Ѧі

10 A

Vorderes Ladelampenmodul, vorderer Wechselrichter, Kühlmittelventil, elektronische Wasserpumpe #1~#2, elektronischer Klimakompressor

IEB3

ѥѕ

10 A

IEB-Einheit, universeller Prüfstecker

IG3 6

Ѩі

10 A

Kühllüftermotor, Elektronische Ölpumpe (vorne)

MDPS2

О

10 A

MDPS-Einheit

IG3 2

Ѥі

15 A

VCU
