Scheinwerfer ausrichten (für Europa)

2C_HeadLightAiming

1. Pumpen Sie die Reifen mit dem vorgeschriebenen Luftdruck auf. Außer dem Fahrer, dem Ersatzrad und den Werkzeugen dürfen sich keine Lasten im Fahrzeug befinden.

2. Das Fahrzeug muss auf ebenem Untergrund stehen.

3. Zeichnen Sie zwei vertikale Linien (verlaufen durch die Mitte des jeweiligen Scheinwerfers) und eine horizontale Linie (verläuft durch die Mitte beider Scheinwerfer) auf die Projektionsfläche.

4. Richten Sie die Scheinwerfer so aus, dass der hellste Bereich auf der horizontalen und den vertikalen Linien liegt.

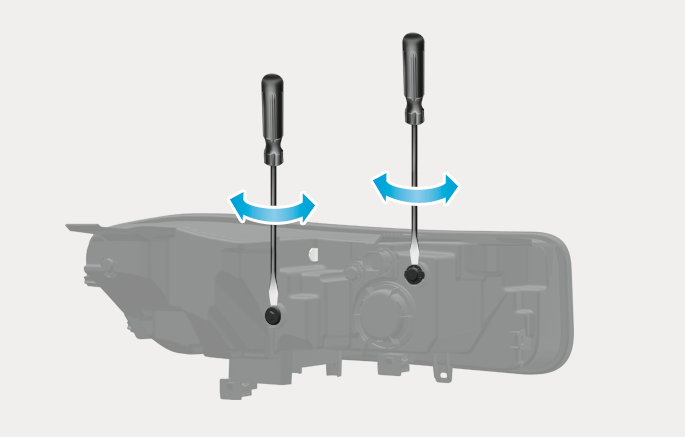

5. Um das Abblend- bzw. Fernlicht nach links oder rechts auszurichten, drehen Sie den Schraubendreher nach links oder rechts.

   Um das Abblend- bzw. Fernlicht nach oben und unten zu verstellen, drehen Sie den Schraubendreher nach links oder nach rechts.

Ausrichtungspunkt

1C_AimingPoint

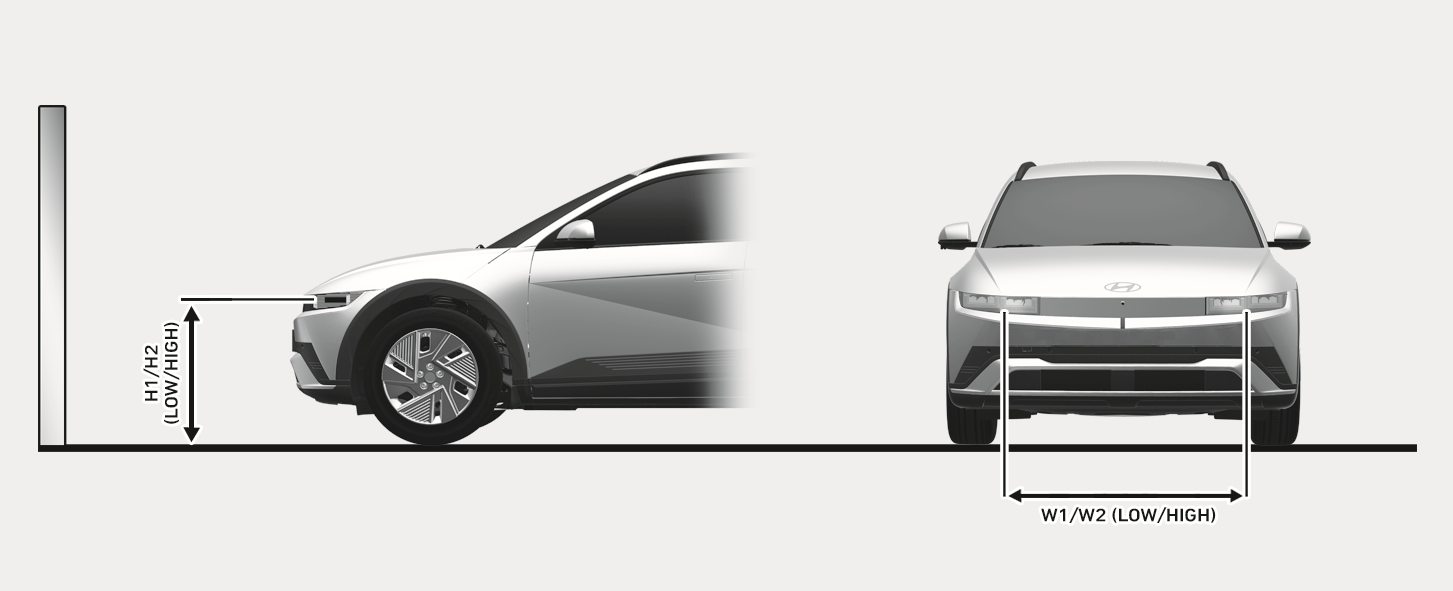

1. H1: Höhe der Scheinwerfermitte über dem Boden (Abblendlicht)
2. H2: Höhe der Scheinwerfermitte über dem Boden (Fernlicht)
3. W1: Abstand zwischen den Mittelpunkten der Scheinwerfer (Abblendlicht)
4. W2: Abstand zwischen den Mittelpunkten der Scheinwerfer (Fernlicht)

FAHRZEUGZUSTAND	LEUCHTMITTELTYP	H1	H2	W1	W2
OHNE FAHRER mm	STD (LED MFR)	505 (19,9)	505 (19,9)	1282,6 (50,5)	1282,6 (50,5)
	OPT (LED PROJ)	518,5 (20,4)	507,5 (20)	1487,2 (58,6)	1079,8 (42,5)
MIT FAHRER mm	STD (LED MFR)	495 (19,5)	495 (19,5)	1282,6 (50,5)	1282,6 (50,5)
	OPT (LED PROJ)	508,5 (20)	497,5 (19,6)	1487,2 (58,6)	1079,8 (42,5)

Abblendlicht des Scheinwerfers

Typ A

1C_HeadLampLowBeamLHD

Typ B

1C_HeadLampLowBeamRHD

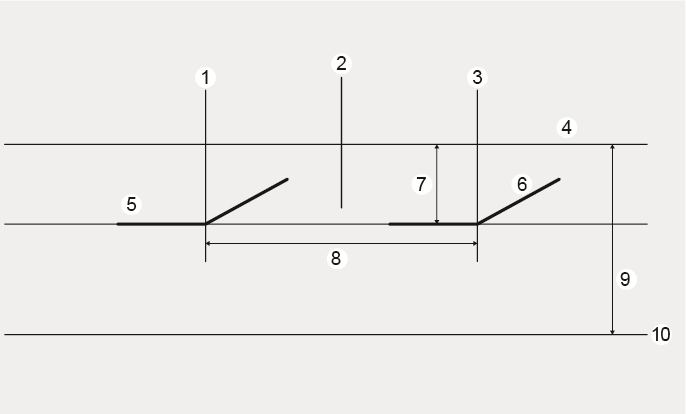

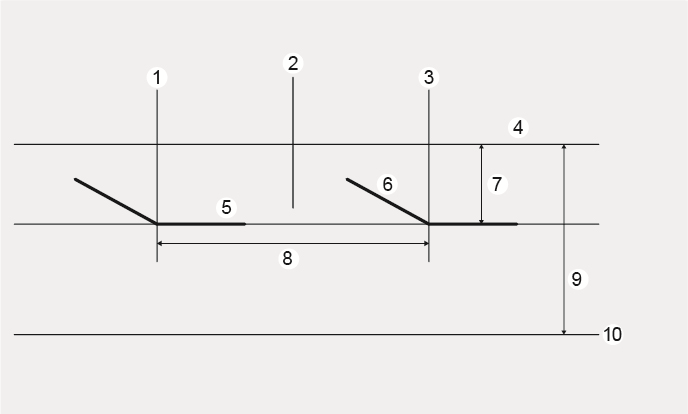

1. Vertikale Linie vom Mittelpunkt der linken Scheinwerferglühlampe
2. Fahrzeugachse
3. Vertikale Linie vom Mittelpunkt der rechten Scheinwerferglühlampe
4. Grenzlinie des linken Scheinwerfers
5. Grenzbogen des linken Scheinwerfers
6. Grenzlinie des rechten Scheinwerfers
7. Grenzbogen des rechten Scheinwerfers
8. W1 (Abblendlicht)
9. H1 (Fernlicht)
10. Boden

1. Schalten Sie das Abblendlicht ein, wobei der Fahrersitz unbesetzt bleibt.

2. Die Grenzlinie muss wie in der Abbildung gezeigt projiziert werden.

3. Beim Einstellen des Abblendlichts sollte zunächst die horizontale und erst dann die vertikale Einstellung erfolgen.

4. Wenn das Fahrzeug mit einer Scheinwerferhöhenverstellung ausgestattet ist, stellen Sie die Scheinwerferhöhe mit dem Schalter auf „0“ ein.
