Beschreibung der Sicherungs- und Relaiskästen

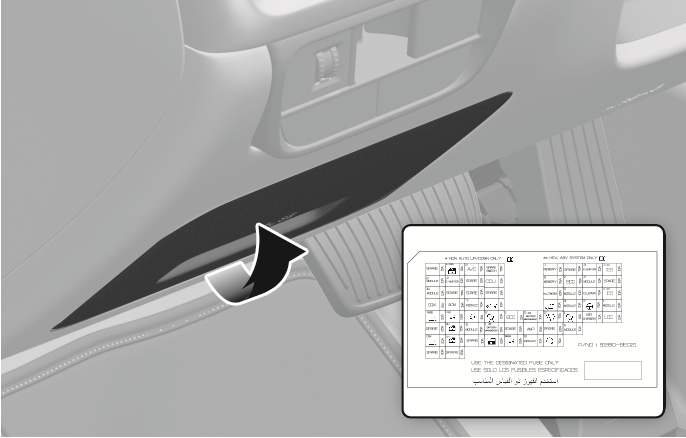

Sicherungskasten im Armaturenbrett

_InstrumentPanelFuseLabel

Auf der Innenseite der Abdeckung des Sicherungsfachs befindet sich ein Aufkleber mit den Namen und Nennwerten der Sicherungen/Relais.

Die in diesem Handbuch abgedruckten Legenden für die Sicherungskästen beziehen sich auf den Zeitpunkt der Drucklegung. Wenn Sie die Sicherungstafel Ihres Fahrzeugs überprüfen, beziehen Sie sich auf das Etikett der Sicherungstafel in Ihrem Fahrzeug.

1C_InstrumentPanelFuseLabel_2

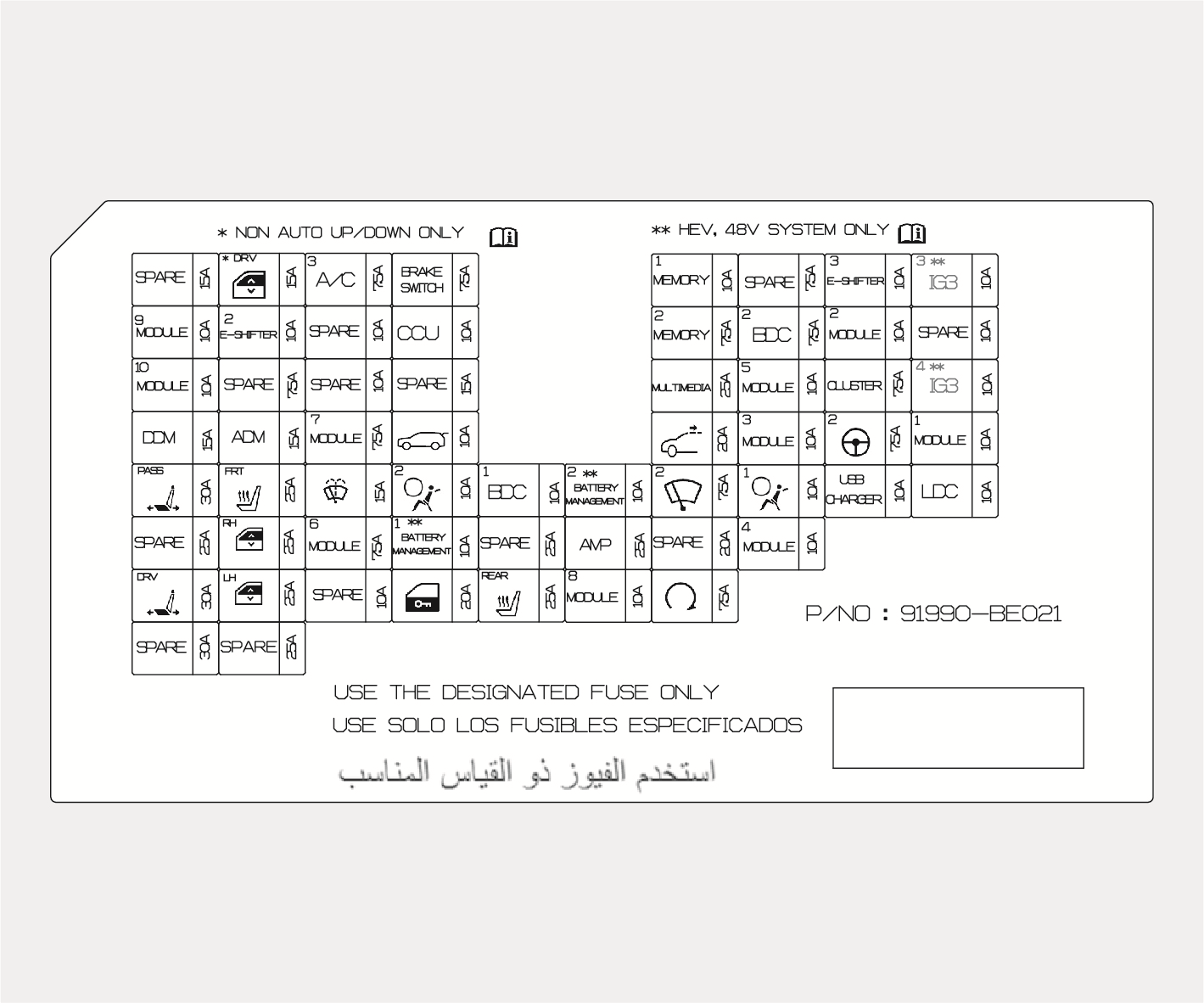

Sicherungskasten im Armaturenbrett

Bezeichnung der Sicherung

Symbol

Sicherungswert

Geschützter Stromkreis

SPARE

15 A

Nicht verwendet

MODULE 9

10 A

Regensensor, Datenverbindungsstecker, Warnblinkschalter, BDC

MODULE 10

10 A

ICC-Einheit (Innenraumkamera)

DDM

15 A

Elektrischer Außenspiegel, Fahrertürmodul

P/SEAT PASS

30 A

Schalter für den elektrischen Beifahrersitz, Modul zur Steuerung des Beifahrer-Relax-Sitzes

P/SEAT DRV

30 A

Schalter für elektrischen Fahrersitz, IMS-Steuermodul für Fahrer, Schalter für elektrischen Fahrersitz

P/WINDOW DRV

15 A

Motorraum-Anschlussblock (RLY.8, RLY.13)

E-SHIFTER2

10 A

SCU, Elektronischer Automatik-Schalthebel

ADM

15 A

Elektrischer Beifahrer-Außenspiegel

S/HEATER FRT

25 A

Vorderes Belüftungssteuer-Modul, Vordersitzheizungs-Steuergerät

P/WINDOW RH

25 A

Elektrischer Fensterheberschalter hinten rechts

  • Für LHD: Beifahrer-Sicherheits-Fenstermodul, Beifahrer-Fensterheberschalter

  • Für RHD: Fahrersicherheitsfensterheber-Modul

P/WINDOW LH

25 A

Elektrischer Fensterheberschalter hinten links

  • Für LHD: Fahrersicherheitsfensterheber-Modul

  • Für RHD: Beifahrer-Fensterheberschalter, Beifahrer-Sicherheitsfensterhebermodul

A/C 3

7,5 A

Motorraum-Anschlussblock (RLY.4, RLY.7, RLY.11), A/C-Steuermodul

WASHER

15 A

Multifunktionsschalter

MODULE 6

7,5 A

BDC

BRAKE SWITCH

7,5 A

BDC, Bremslichtschalter

CCU

10 A

CCU, Mehrzweckkontrollstecker

TAILGATE OPEN

10 A

Heckklappen-Relais

AIR BAG2

10 A

SRS-Steuergerät

DOOR LOCK

20 A

Türverriegelungs-/Türentriegelungsrelais, Totverriegelungsrelais

BDC1

10 A

BDC, Automatik-Schalthebel

BATTERY MANAGEMENT1

10 A

BMS-Steuergerät

S/HEATER RR

25 A

Steuergerät Vordersitzheizung

AMP

25 A

Spannungs-Gleichstromwandler, AMP

MEMORY 1

10 A

ADAS-Einheit (Parken), Kombiinstrument, Kombiinstrument, Stimmungslampe, Stimmungslampeneinheit, DC-DC-Wandler, Klimasteuermodul, Stimmungslampe Fahrer-/Beifahrertür

MEMORY 2

7,5 A

DCU

MULTIMEDIA

25 A

DC-DC-Wandler, CCNC-Haupteinheit

SUNROOF

20 A

Schiebedach-Jalousiemotor, Schiebedach-Glasmotor

WIPER FRT 2

7,5 A

BDC, Wischer LOW-Relais

START

7,5 A

Inhibitorschalter, BDC, Motorraum-Anschlussblock (RLY.1), Positionssensor, ECM, BDC

BDC 2

7,5 A

BDC, BMS-Steuermodul

BATTERY MANAGEMENT 2

10 A

BMS-Kühlgebläse

MODULE 5

10 A

Fahrer-IMS-Steuermodul, Crash-Pad-Schalter, Scheinwerfer links/rechts, Beifahrer-Relax-Sitz-Steuermodul, AMP, CCNC-Haupteinheit, ICC-Einheit (Innenraumkamera), DCU, DC-DC-Wandler, Klimaanlagen-Steuermodul, Datenverbindungsstecker, elektrochromer Spiegel, drahtlose Smartphone-Ladeeinheit, ATM-Schalthebel, Fahrer-/Beifahrerkonsolenschalter

MODULE 3

10 A

Fahrertürmodul, Schalter für die vordere Konsole, Beifahrer-Airbag IND. & Sicherheitsgurt-Erinnerungslampe

AIR BAG 1

10 A

SRS-Steuergerät

MODULE 4

10 A

4WD ECM, ADAS-Einheit (Parken), Heckradar LH/RH, Frontkamera, Crashpad-Schalter, Zündschloss- und Kupplungsschalter

E-SHIFTER3

10 A

SCU, Elektronischer Automatik-Schalthebel

MODULE 2

10 A

CCU, Bremslichtschalter

CLUSTER

7,5 A

Kombiinstrument, Kombiinstrument-Einheit

MDPS 2

7,5 A

MDPS-Einheit

USB CHARGER

10 A

USB-Ladegerätanschluss vorne, USB-Ladegerätanschluss hinten

MODULE 1

10 A

ADAS-Einheit (Parken), Frontkonsolentastatur, BDC, DCU, CCU, DC-DC-Wandler, AMP, CCNC Head Unit

LDC

10 A

CCNC-Haupteinheit, kabelloses Smartphone-Ladegerät, USB-Buchse, Klimaanlagen-Steuermodul, Kombiinstrument, Cluster-Einheit, ADAS-Einheit (Parken), hinteres Eckradar LH/RH

MODULE 7

7,5 A

12 V Lithium-Hilfsbatterie

MODULE 8

10 A

Smart-Key-Außengriff für Fahrer/Passagier, Modul für elektrische Heckklappe, Steuermodul für Fahrer IMS, Steuermodul für Komfortsitz für Passagier

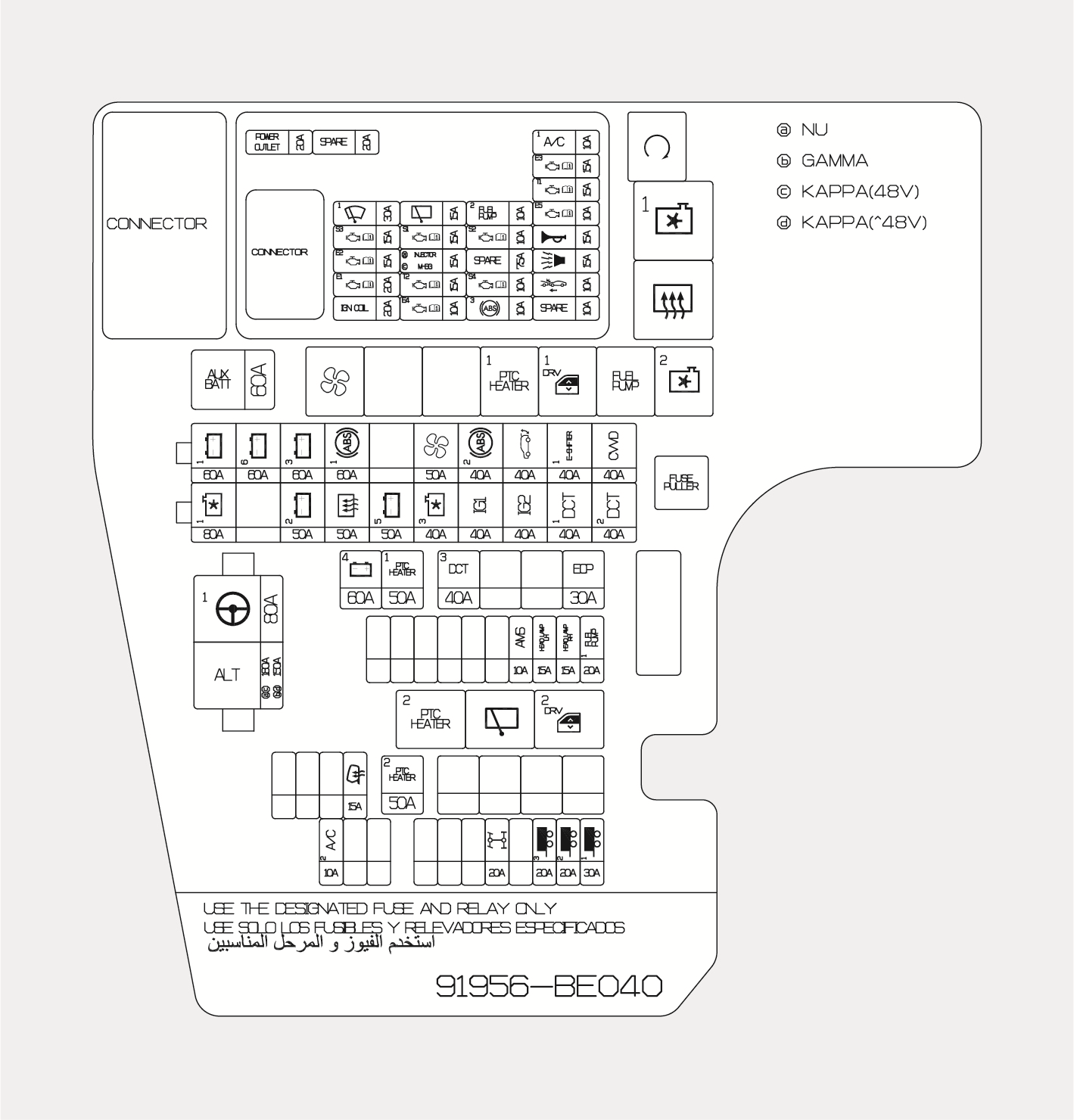

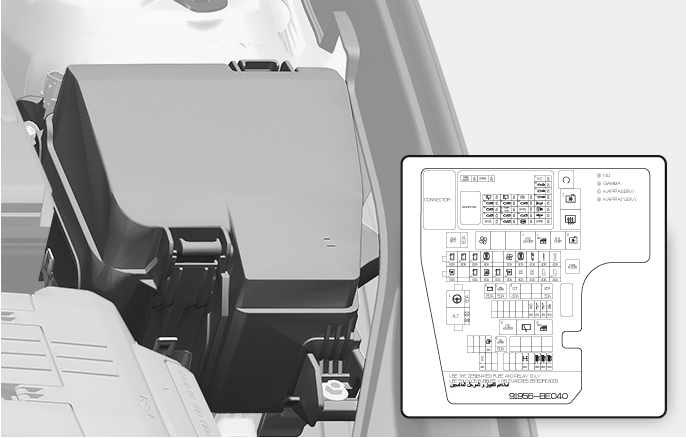

Sicherungskasten im Motorraum (Anschlussleiste im Motorraum)

_EngineFuseLabel

Auf der Innenseite der Abdeckung der Sicherungstafel finden Sie ein Etikett mit den Namen und Werten der Sicherungen.

Die in diesem Handbuch abgedruckten Legenden für die Sicherungskästen beziehen sich auf den Zeitpunkt der Drucklegung. Wenn Sie die Sicherungstafel Ihres Fahrzeugs überprüfen, beziehen Sie sich auf das Etikett der Sicherungstafel in Ihrem Fahrzeug.

A0468EE01

Sicherungskasten im Motorraum (Anschlussleiste im Motorraum)

Typ

Bezeichnung der Sicherung

Symbol

Sicherungswert

Geschützter Stromkreis

MEHRFACH-SICHERUNG-1

MDPS 1

80 A

MDPS-Einheit

ALT

150 A

Motorraum-Anschlussblock (Sicherung - F22, F33, F35, F36, F37)

180 A

Motorraum-Anschlussblock (Sicherung - F22, F33, F35, F36, F37)

MEHRFACH-SICHERUNG-2

COOLING FAN 1

80 A

Kühllüfterregler

B+2

50 A

PDC (IPS9 (4CH), IPS11 (2CH), IPS12 (4CH))

RR MIRR HTD

50 A

Motorraum-Anschlussblock (RLY.3)

B+5

50 A

PDC (Sicherung - F29, F36, F38, F46, F48, F56)

COOLING FAN3

40 A

Motorraum-Anschlussblock (RLY.2, RLY.10)

IG1

40 A

  • Mit Smart Key: Platinenblock (ACC-Relais, IG1-Relais)

  • Ohne Smart-Key Zündschalter (IG1)

IG2

40 A

Motorraum-Anschlussblock (RLY.1)

  • Mit Smart Key: Platinenblock (IG 2-Relais)

  • Ohne Smart-Key Zündschalter (IG2)

MEHRFACH-SICHERUNG-3

B+1

60 A

PDC (IPS3 (4CH), IPS7 (2CH), IPS4 (1CH), IPS2 (2CH), IPS6 (2CH), IPS5 (1CH))

B+6

60 A

PCB-Block (Hauptrelais, Wischerrelais vorne, Sicherung - F18, F19, F20, F21, F22, F23)

B+3

60 A

PDC (Sicherung - F2, F9, F10, F17, F25, F26, F33, F34, F44, F51, F52)

ABS1

60 A

ESP-Steuergerät

BLOWER

50 A

Motorraum-Anschlussblock (RLY.4)

ABS2

40 A

ESP-Steuermodul, universaler Prüfstecker

POWER TAILGATE

40 A

Modul elektrische Heckklappe

E-SHIFTER1

40 A

SCU (Shift By Wire Steuergerät)

CVVD

40 A

CVVD-Stelleinheit

SICHERUNG

AUX BATTERY

60 A

12 V Lithium-Hilfsbatterie

B+4

60 A

PDC (Sicherung - F4, F12, F28, F37, F54, F55, IPS13 (1CH))

PTC HEATER 1

50 A

Motorraum-Anschlussblock (RLY.7)

DCT 3

40 A

SGA

AMS

10 A

Batteriesensor

HEAD LAMP LH

15 A

Scheinwerfer links

HEAD LAMP RH

15 A

Scheinwerfer rechts

FUEL PUMP 1

20 A

Motorraum-Anschlussblock (RLY.9)

HEATED MIRROR

15 A

Elektrischer Außenspiegel für Fahrer/Passagier, ECM

PTC HEATER 2

50 A

Motorraum-Anschlussblock (RLY.11)

A/C 2

10 A

A/C-Steuergerät

4WD

20 A

4WD ECM

TRAILER 3

20 A

Anhängeranschluss

TRAILER 2

20 A

Anhängeranschluss

TRAILER 1

30 A

Anhängeranschluss

Sicherungskasten im Motorraum (Leiterplattenblock)

Bezeichnung der Sicherung

Symbol

Sicherungswert

Geschützter Stromkreis

POWER OUTLET

20 A

Steckdose

WIPER FRT1

30 A

PCB-Block (Relais für Scheibenwischer vorne unten), Wischermotor vorn

SENSOR 3

15 A

Kühllüfterregler

ECU 2

15 A

ECM

ECU 1

20 A

ECM/PCM

IGN COIL

20 A

Zündspule Nr. 1, 2, 3 und 4 (falls vorhanden)

RR WIPER

15 A

Motorraum-Anschlussblock (RLY.12), Heckwischermotor

SENSOR 1

15 A

Lambdasonde (auf/ab)

INJECTOR / MHSG

15 A

Einspritzdüse #1, #2, #3, #4

Mild-Hybrid-Starter und Generatormotor (falls ausgestattet MHEV)

TCU 2

15 A

TCM, Inhibitorschalter, TCM, Positionsschalter, ATM-Schalthebel

ECU 4

10 A

ECM, CVVD-Stelleinheit, PCM

FULE PUMP 2

10 A

Motorraum-Anschlussblock (RLY.9)

SENSOR 2

10 A

PCB-Block (A/C-Relais), RCV-Steuermagnetventil, Entlüftungssteuerungsmagnetventil, Magnetventil für variable Ölpumpe, Ölsteuerventil #1/#2, E/R-Verbindungsblock (RLY.2, RLY.10), Öldruck-Magnetventil

SENSOR 4

10 A

Elektrische Ölpumpe

ABS 3

10 A

ESP-Steuermodul, universaler Prüfstecker

A/C 1

10 A

Leiterplattenblock (A/C-Relais)

ECU 3

10 A

ECM/PCM

TCU 1

15 A

TCM, Zündschloss & Kupplungsschalter, PCM

ECU 5

10 A

ECM

HORN

15 A

Platinenblock (Hupenrelais)

B/A HORN

15 A

Platinenblock (Relais für Alarmanlagenhupe)

FCA

10 A

Frontradar-Einheit
