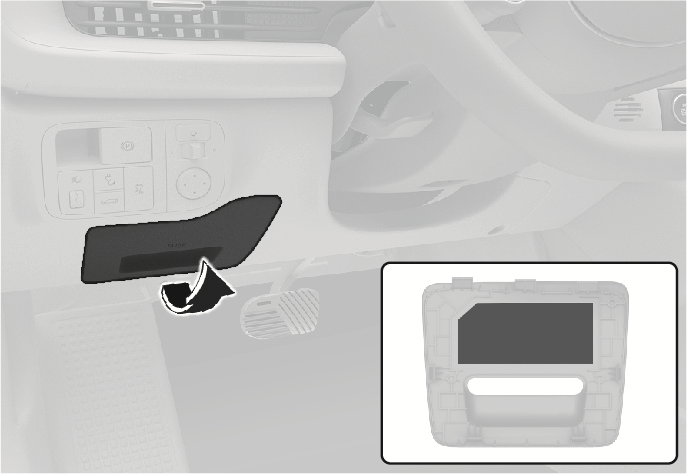

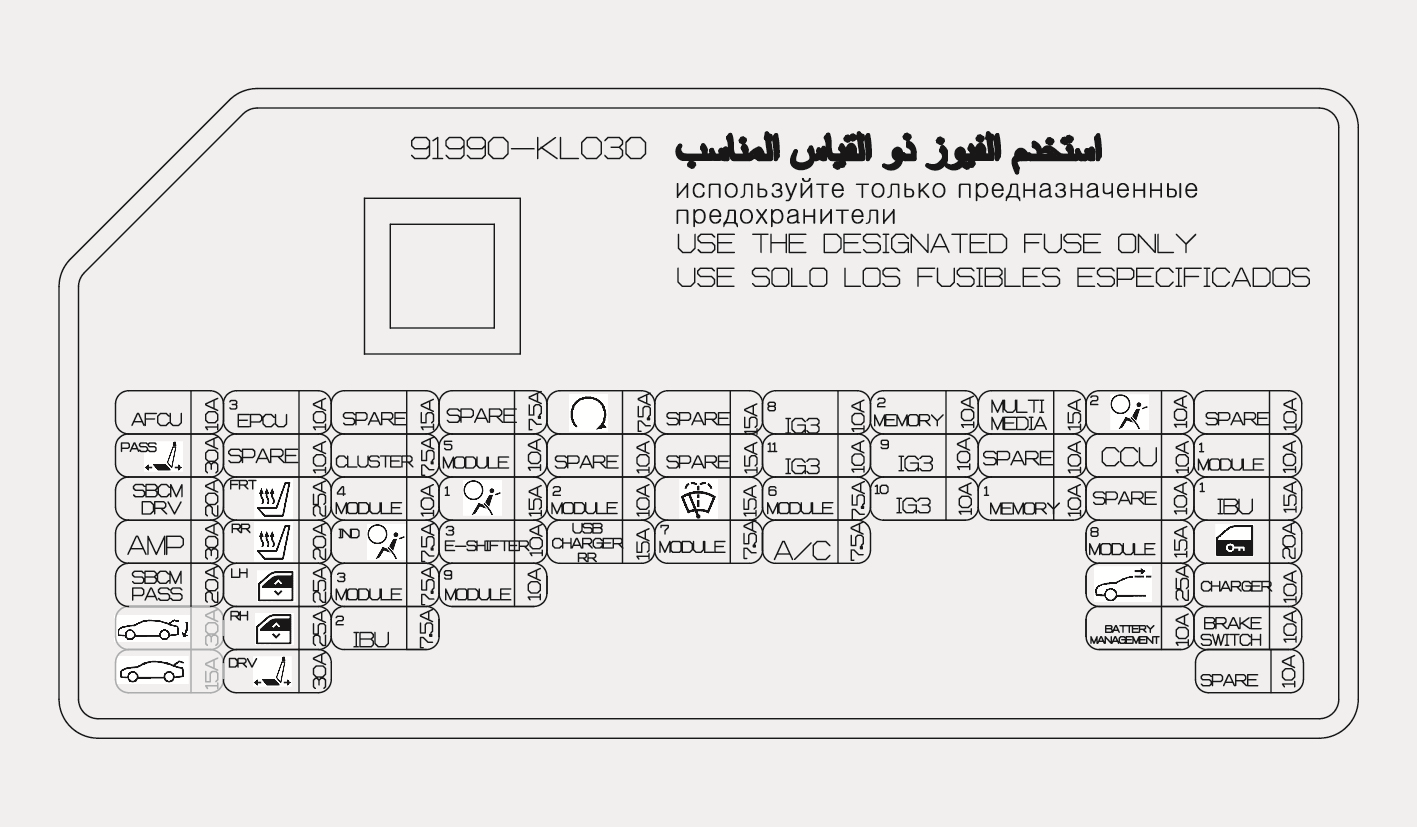

AFCU

10 A

Poignée extérieure de porte conducteur/passager

EPCU3

10 A

Onduleur arrière

START (démarrage)

7,5 A

IBU, VCU

IG3 8

10 A

Capteur de température embarqué, module de commande A/C, chauffage PTC de climatisation, combiné d'instruments, CCU, unité AVNT

MEMORY 2

10 A

Combiné d'instruments, unité ADAS (stationnement)

MULTIMÉDIA

15 A

Unité AVNT

AIRBAG2

10 A

Module de commande SRS

P/SEAT PASS

30 A

Commutateur de siège à réglage électrique passager, unité de siège passager

CLUSTER

7,5 A

Combiné d'instruments, affichage tête haute

MODULE5

10 A

Connecteur Data Link, rétroviseur électrochromique, A/V et unité de navigation, système d'éclairage avant intelligent, phare gauche/droit, AMP, processeur de conception acoustique, chargeur de smartphone sans fil, module de siège à réglage électrique conducteur/passager, module de commande de ventilation de siège avant, module de chauffage de siège avant, module de siège électrique arrière gauche/droite, module de chauffage de siège arrière

IG3 11

10 A

Compresseur de climatisation électronique

IG3 9

10 A

Onduleur arrière, BMU

CCU

10 A

CCU

MODULE1

10 A

Commutateur feux détresse, commutateur multifonction, connecteur Data Link, capteur de pluie, bloc de jonction P/R (relais soufflante), commutateur de vitre électrique central, commutateur de rétroviseur extérieur, module de commande A/C, lumière d’ambiance de la planche de bord, lumière d'ambiance de la porte gauche/droite conducteur/passager/arrière, sirène UIP, unité PTL

SBCM DRV

20 A

Module de commande carrosserie côté conducteur

S/HEATER FRT

25 A

Module de commande de ventilation de siège avant, Module de commande de chauffage de siège avant

MODULE4

10 A

Radar d’angle avant/arrière gauche/droit, Onduleur arrière (système), caméra avant, IBU, unité ADAS (stationnement/conduite), commutateur planche de bord, unité VESS, moniteur DSM (conducteur/passager), radar de régulateur de vitesse adaptatif

AIRBAG1

15 A

Module de commande SRS

MODULE2

10 A

AMP, processeur de conception acoustique, bloc de jonction P/E (relais prise électrique), IBU, ECU stationnement ADAS, clavier navigation et A/V, A/V et unité de navigation, unité de connectivité des données, unité de communication centrale

LAVE-VITRE

15 A

Commutateur multifonction

MODULE6

7,5 A

IBU

IG3 10

10 A

SCU, pompe à huile électronique arrière, VCMS, unité V2L, ICCU

MEMORY1

10 A

Processeur de conception acoustique, affichage tête haute, unité de connectivité des données, module de commande A/C, lumière d'ambiance

IBU1

15 A

IBU

AMP

30 A

AMP

S/HEATER RR

20 A

Module de commande de chauffe-siège arrière

A/BAG IND

7,5 A

Console de plafond

E-SHIFTER3

10 A

Commutateur de sélecteur électronique

USB CHARGER RR

25 A

Chargeur USB arrière nº 1, 2, 3, 4

MODULE7

7,5 A

Non utilisé

A/CON

7,5 A

Module de commande A/C

MODULE8

15 A

Module IMS conducteur, Unité de siège passager

DOOR LOCK

20 A

Relais de verrouillage/déverrouillage de porte, Relais de pêne dormant

SBCM PASS

20 A

Module de commande carrosserie côté passager

P/WINDOW LH

25 A

Commutateur de vitre électrique arrière gauche, Module de sécurité de vitre électrique arrière gauche, Module de vitre électrique conducteur, Module de sécurité de vitre électrique conducteur/passager

MODULE3

7,5 A

Commutateur de feu stop, commutateur de vitre électrique central, commutateur multifonction

MODULE9

10 A

Unité de communication centrale, Unité de connectivité des données

WIDE SUNROOF

25 A

Grand toit ouvrant

CHARGER

10 A

VCMS, ICCU, relais de verrouillage/déverrouillage de connecteur de chargeur

POWER TRUNK

30 A

Unité PTL

P/WINDOW RH

25 A

Commutateur de vitre électrique arrière gauche, Module de sécurité de vitre électrique arrière gauche, Module de vitre électrique conducteur, Module de sécurité de vitre électrique conducteur/passager

IBU2

7,5 A

IBU

BMS

10 A

BMU

BRAKE SWITCH

10 A

Contacteur de feu stop, IBU

TRUNK

15 A

Relais de déverrouillage de coffre

P/SEAT DRV

30 A

Commutateur électrique de siège conducteur manuel, module IMS conducteur

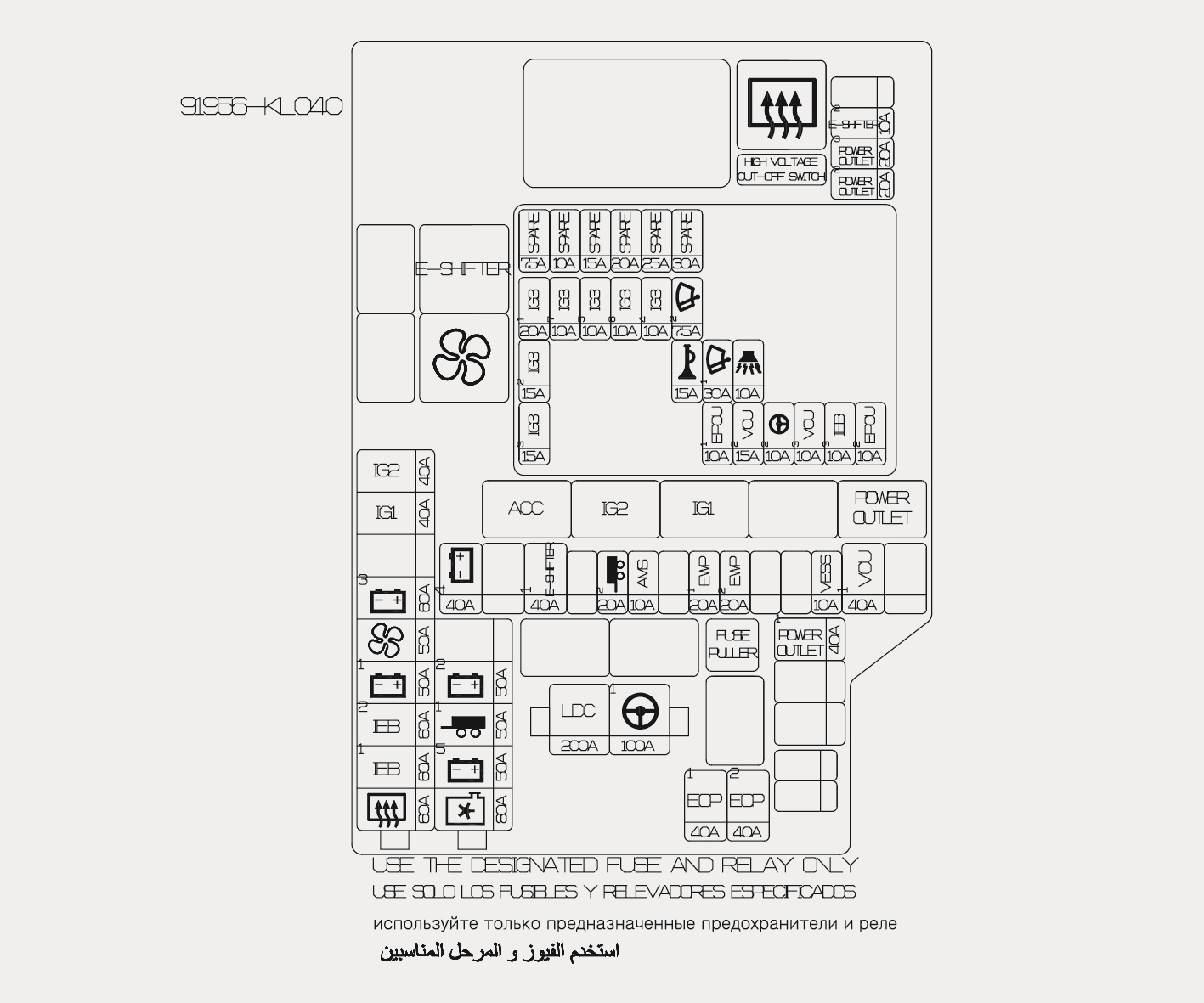

FUSIBLE MULTIPLE-1

LDC

200 A

ICCU, (LDC), Bloc de jonction P/R (Fusible : POWER OUTLET1, EOP1, EOP2, LDC2)

MDPS1^*1

100 A

Unité MDPS

FUSIBLE MULTIPLE-2

RR HTD

60 A

Bloc de jonction P/R (RLY. 10)

IEB1

60 A

Unité IEB

IEB2

50 A

Unité IEB

B+1

50 A

Bloc de jonction ICU (fusible : IPS1, IPS2, IPS3, IPS4, IPS6) Bloc de jonction P/R (RLY.5, RLY.7)

BLOWER

50 A

Bloc de jonction P/R (RLY. 9)

B+3

60 A

Bloc de jonction ICU (FUSIBLE : F1,F2,F13,F24,F34, F44,F50,F54)

IG1

40 A

Bloc de jonction P/R (RLY. 1, RLY. 3)

IG2

40 A

Bloc de jonction P/R (RLY. 2)

FUSIBLE MULTIPLE-3

COOLING FAN

80 A

Moteur de ventilateur de refroidissement

B+5

50 A

Bloc PCB (relais principal, fusible : VCU2, EPCU1, WIPER1, B/A HORN, HORN)

TRAILER

50 A

Connecteur de remorque

B+2

50 A

Bloc de jonction ICU (fusible : IPS5, IPS7, IPS8, IPS9)

FUSIBLE

B+4

40 A

Bloc de jonction ICU (relais de verrouillage de charge à long terme, fusible : F10,F11,F21,F22,F32,F33,F41,F42,F47,F48,F52,F53,F56)

E-SHIFTER1

40 A

Bloc de jonction P/R (RLY. 8, Fusible : F13)

TRAILER2

20 A

Connecteur de remorque

AMS

10 A

Batterie 12 V

EWP1

20 A

Pompe à eau électronique 1 (Batterie HV)

EWP2

20 A

Pompe à eau électronique 2 (Batterie HV)

VESS

10 A

Unité VESS

VCU1

40 A

VCU(AWD)

POWER OUTLET1

40 A

Bloc de jonction P/R (RLY. 5)

EOP1

40 A

Pompe à huile électronique arrière

FUSIBLE

EOP2

40 A

Pompe à huile électronique avant

E-SHIFTER2

10 A

SCU, commutateur de sélecteur électronique, bloc de jonction P/R (RLY. 8)

POWER OUTLET3

20 A

Prise électrique arrière

POWER OUTLET2

20 A

Prise électrique avant

WIPER1

30 A

Bloc PCB (relais principal d'essuie-glace)

EPCU1

10 A

Onduleur avant (AWD)

B/ALARM

10 A

Bloc PCB (Relais de l'avertisseur de l'alarme antivol)

HORN

15 A

Bloc PCB (relais d’avertisseur sonore)

WIPER2

7,5 A

IBU

VCU2

15 A

VCU

IG3 1

20 A

Bloc de jonction ICU (fusible : F7,F18,F19,F30)

IG3 3

15 A

Pompe à eau électronique

IG3 5

10 A

Soupape de liquide de refroidissement A/C, batterie pompe à eau électronique 1, 2

VCU3

10 A

VCU

IG3 4

10 A

VCU

IEB3

10 A

Unité IEB

IG3 6

10 A

Soupape 3 voies refroidissement BMS

MDPS2^*1

10 A

Unité MDPS

IG3 2

15 A

Onduleur avant (AWD)

IG3 7

10 A

Moteur de ventilateur de refroidissement, pompe à huile électronique avant (AWD)

EPCU2

10 A

Onduleur avant (AWD)
