Réglage des phares (pour l’Europe)

Type A

ONE1091042L

Type B

ONE1091043L

  1. Gonflez les pneus à la pression indiquée et retirez toute charge du véhicule, à l'exception du conducteur, de la roue de secours et des outils.

  2. Le véhicule doit se trouver sur un terrain plat.

  3. Tracez sur l'écran deux lignes verticales (passant au centre de chaque phare), ainsi qu'une ligne horizontale (passant également au centre de chaque phare).

  4. Orientez les phares de façon à ce que la partie la plus lumineuse soit alignée sur les lignes verticales et la ligne horizontale. L'état des phares et de la batterie doit être normal.

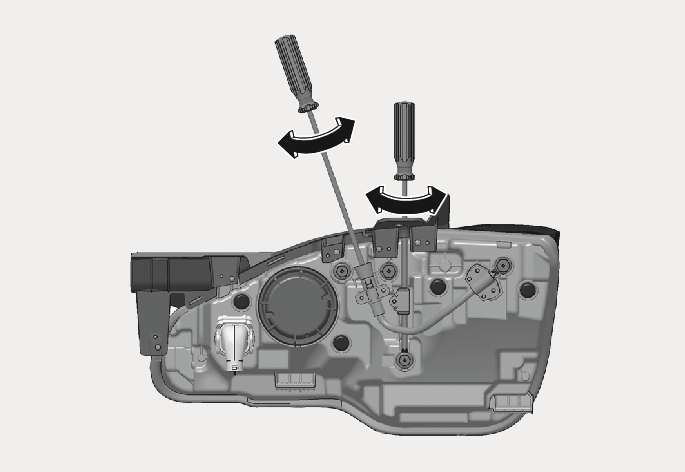

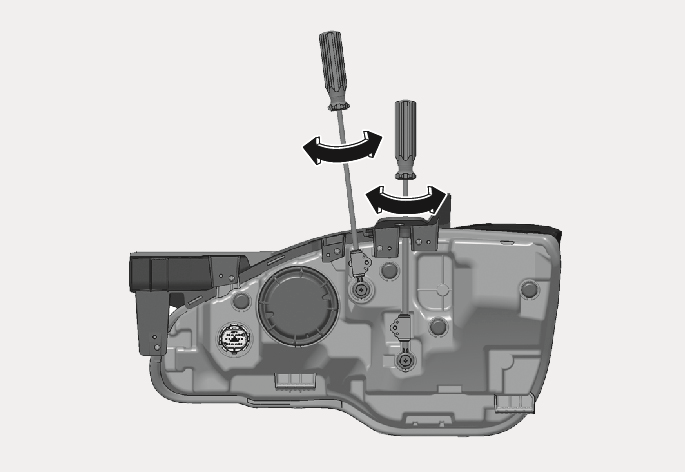

  5. Pour orienter les feux de croisement et les feux de route vers la gauche ou vers la droite, tournez le tournevis dans le sens horaire ou antihoraire.

    Pour orienter les feux de croisement et les feux de route vers le haut ou vers le bas, tournez le tournevis dans le sens horaire ou antihoraire.

Repère d’orientation
Type A

ONE1091044L

Type B

ONE1091044L_1

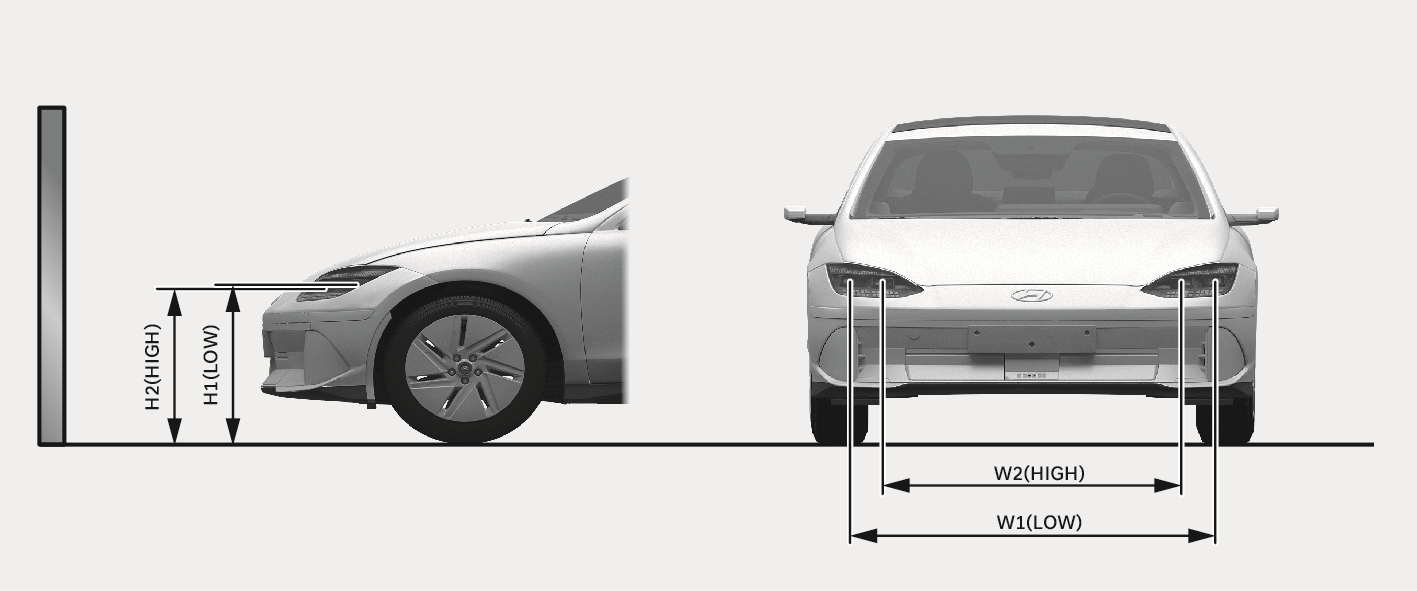

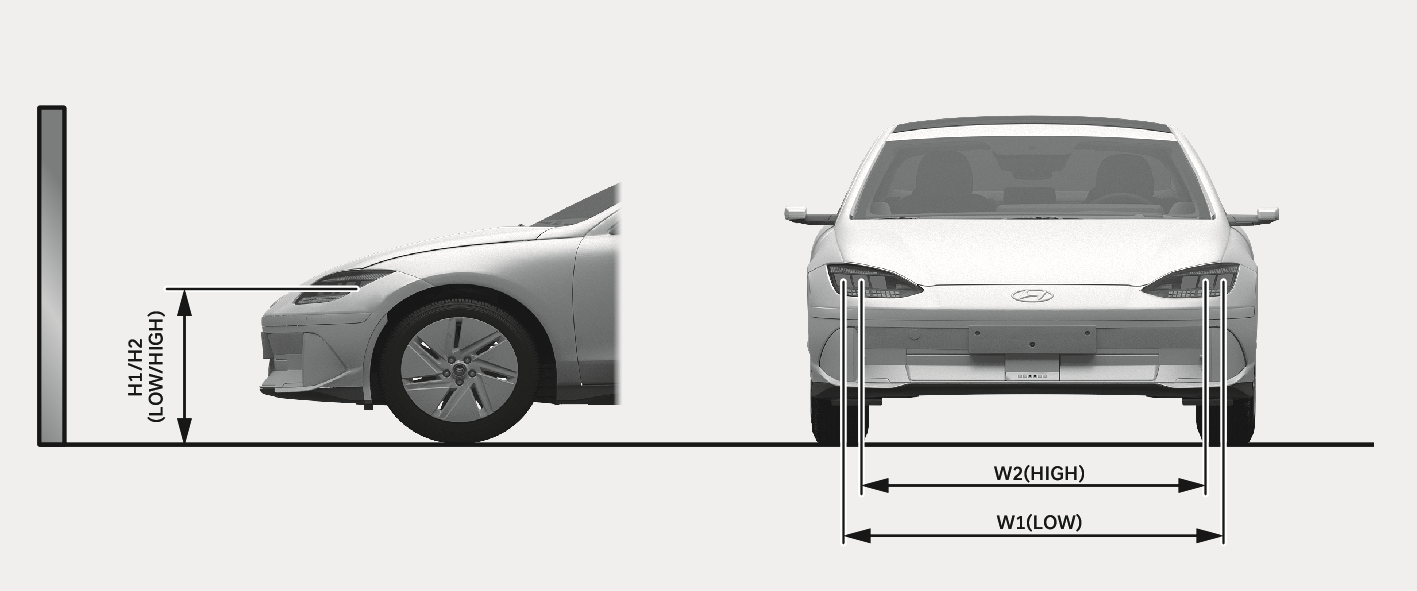

H1 : Hauteur entre le point central de l’ampoule du phare et le sol (feu de croisement)

H2 : Hauteur entre le point central de l’ampoule du phare et le sol (feu de route)

W1 : Distance entre les deux points centraux de chaque ampoule de phare (feu de croisement)

W2 : Distance entre les deux points centraux de chaque ampoule de phare (feu de route)

ÉTAT DU VÉHICULE

TYPE D'AMPOULE

H1

H2

W1

W2

SANS CONDUCTEUR

Type A

725 mm (28,5 po)

725 mm (28,5 po)

1 520 mm (59,8 po)

1 446 mm (56,9 po)

Type B

722 mm (28,4 po)

713 mm (28,0 po)

1 516 mm (59,7 po)

1 256 mm (49,4 po)

AVEC CONDUCTEUR

Type A

715 mm (28,1 po)

715 mm (28,1 po)

1 520 mm (59,8 po)

1 446 mm (56,9 po)

Type B

712 mm (28,0 po)

703 mm (27,6 po)

1 516 mm (59,7 po)

1 256 mm (49,4 po)
Feux de croisement
Sur la base d'un écran de 10 m (conduite à gauche)

OJX1099064L

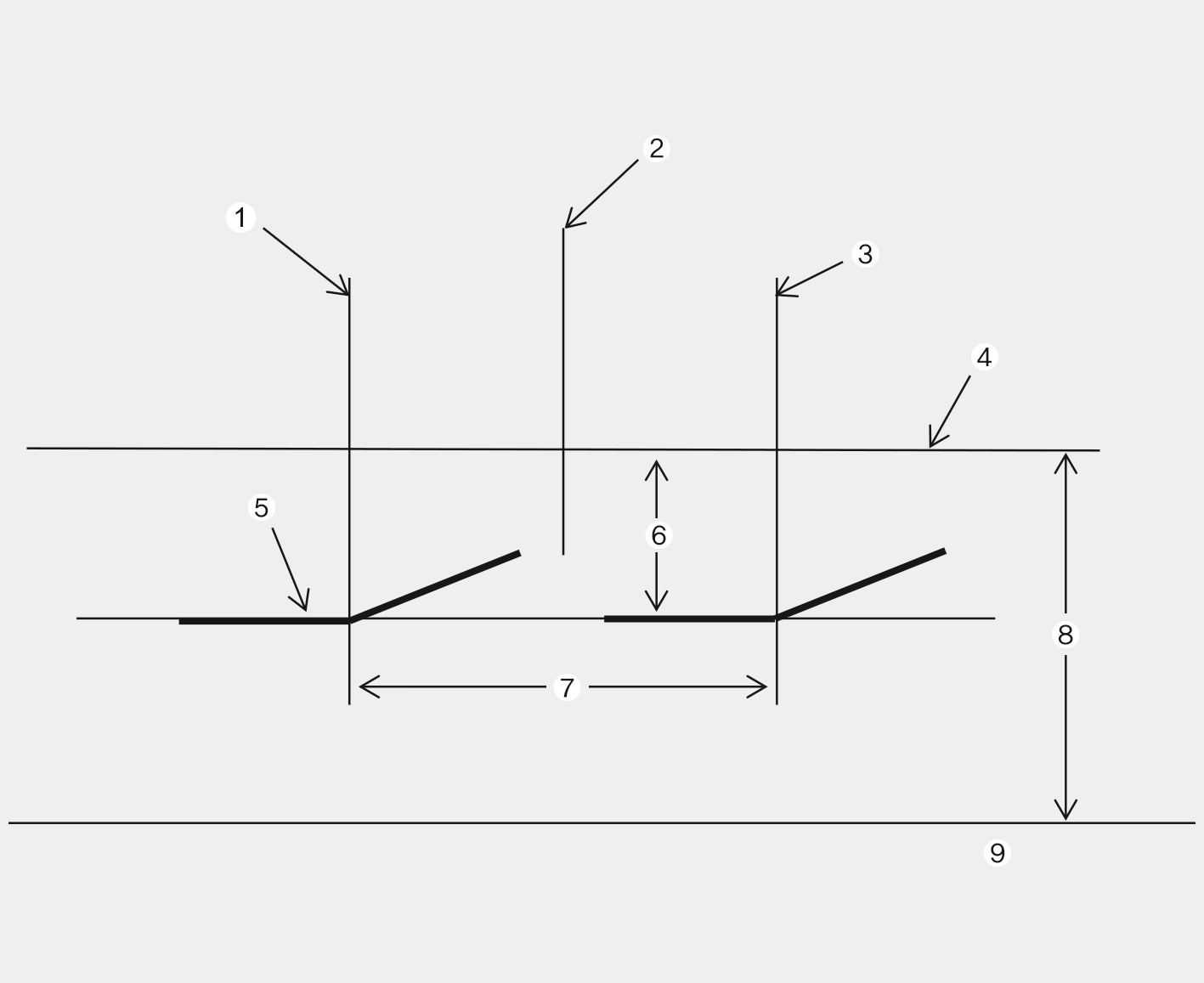

  1. Ligne verticale du centre de l'ampoule du phare gauche
  2. Axe de la voiture
  3. Ligne verticale du centre de l'ampoule du phare droit
  4. Ligne horizontale du centre de l'ampoule du phare
  5. Ligne d'intersection
  6. 100
  7. W1 (feux de croisement)
  8. H1 (feux de croisement)
  9. Masse

  1. Allumez les feux de croisement sans vous installer dans le véhicule.

  2. La ligne d'intersection doit être alignée sur celle de l'image.

  3. Lorsque vous orientez les feux de croisement, réglez l'orientation verticale après avoir réglé l'orientation horizontale.

  4. Si vous êtes équipé d’un correcteur d'assiette des phares, réglez l’interrupteur du correcteur d'assiette des phares sur « 0 ».

Le feu de route est dirigé simultanément lorsque vous dirigez le feu de croisement.

Sur la base d'un écran de 10 m (conduite à droite)

OIK090118E

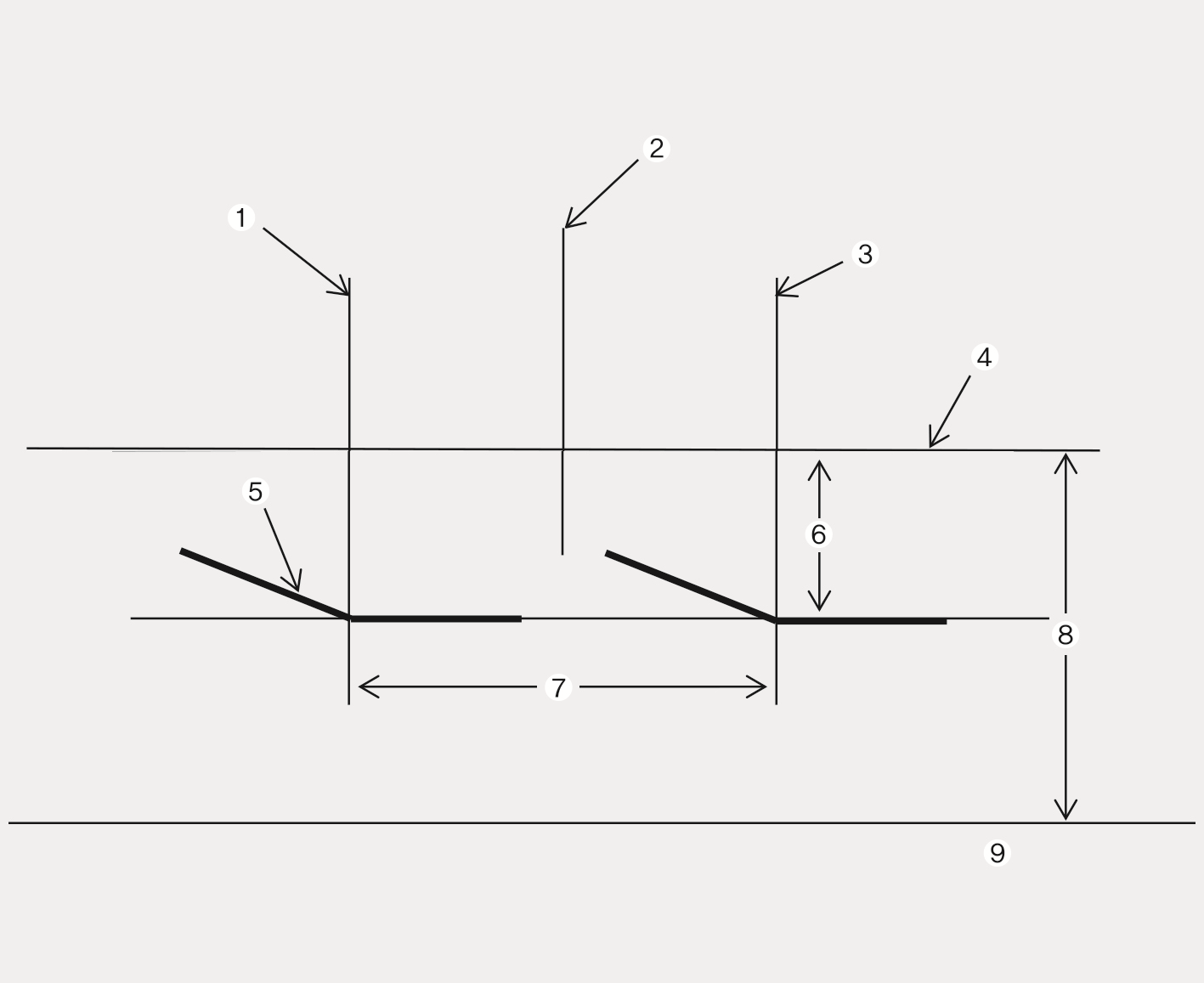

  1. Ligne verticale du centre de l'ampoule du phare gauche
  2. Axe de la voiture
  3. Ligne verticale du centre de l'ampoule du phare droit
  4. Ligne horizontale du centre de l'ampoule du phare
  5. Ligne d'intersection
  6. 100
  7. W1 (feux de croisement)
  8. H1 (feux de croisement)
  9. Masse

  1. Allumez les feux de croisement sans vous installer dans le véhicule.

  2. La ligne d'intersection doit être alignée sur celle de l'image.

  3. Lorsque vous orientez les feux de croisement, réglez l'orientation verticale après avoir réglé l'orientation horizontale.

  4. Si vous êtes équipé d’un correcteur d'assiette des phares, réglez l’interrupteur du correcteur d'assiette des phares sur « 0 ».

Le feu de route est dirigé simultanément lorsque vous dirigez le feu de croisement.
