Controllo delle informazioni di base sulla ricarica del veicolo elettrico

Prima di caricare il veicolo, controllare e comprendere le informazioni quali il tempo di ricarica stimato in base al tipo di ricarica, il controllo dello stato di carica (SOC) e l’impostazione della modalità di blocco del caricatore.

Controllo dei tipi e tempi di ricarica

I tipi di ricarica dei veicoli elettrici sono i seguenti:

Ricarica CA: Il veicolo elettrico viene ricaricato collegandolo a un caricatore CA presso una stazione di ricarica pubblica. Un caricatore CA potrebbe richiedere un cavo di ricarica CA (in vendita separatamente).
Ricarica CC: È possibile eseguire una ricarica veloce presso una stazione di ricarica pubblica. Fare riferimento al manuale specifico fornito del produttore per ciascun tipo di caricatore CC.
Ricarica con caricatore portatile: Se il veicolo non può essere portato a una stazione di ricarica pubblica perché la batteria è del tutto scarica, può essere ricaricato con l’elettricità domestica utilizzando il caricatore portatile da 220 V/230 V (in vendita separatamente).

L’uso costante del caricatore CC può compromettere le prestazioni e la durata della batteria. L'uso della ricarica CC deve essere ridotto al minimo per contribuire a prolungare la durata della batteria ad alta tensione. Utilizzare la ricarica CA a meno che non sia necessaria la ricarica CC.
La presa elettrica di casa deve essere conforme alle normative e soddisfare i valori nominali di tensione, corrente (ampere) e potenza (watt) specificati sul caricatore portatile. In caso contrario, il veicolo potrebbe non venire ricaricato o si potrebbero verificare rischi per la sicurezza quali incendi.
Se il distributore di potenza supera la propria capacità durante la ricarica del veicolo usando un caricatore portatile a casa, l'alimentazione di casa potrebbe venire tagliata o si potrebbe verificare un incendio.
L’utilizzo di un caricatore portatile per ricaricare il veicolo elettrico con l'elettricità domestica comporta il relativo addebito sulla bolletta dell’elettricità domestica.

Il tempo di ricarica stimato per ogni tipo di ricarica è il seguente:

Tipo di ricarica		Tempo di ricarica		Livello di carica (Minimo - Massimo)	Condizione di ricarica (Temperatura)
Tipo di ricarica		Batteria standard	Batteria a lungo raggio, batteria CROSS	Livello di carica (Minimo - Massimo)	Condizione di ricarica (Temperatura)
Ricarica CA	230 V/16 A/Trifase	Circa 4 ore	Circa 4 ore e 35 minuti	10-100 %	Temperatura della batteria (25 °C)
Ricarica CA	220 V/48 A	Circa 4 ore e 15 minuti	Circa 4 ore e 45 minuti	10-100 %
Carica CC	150 kW	Circa 30 minuti	Circa 30 minuti	10-80 %
Carica CC	50 kW	Circa 55 minuti	Circa 55 minuti	10-80 %
Caricatore portatile	230 V/12 A	Circa 16 ore e 55 minuti	Circa 19 ore e 40 minuti	10-100 %
Caricatore portatile	220 V/12 A	Circa 17 ore e 45 minuti	Circa 20 ore e 40 minuti	10-100 %

A seconda della condizione e della durata di utilizzo della batteria ad alta tensione, delle specifiche del caricatore e della temperatura ambiente, il tempo richiesto per la ricarica della batteria ad alta tensione può variare.
Se il caricatore è usurato, esposto o presenta qualsiasi tipo di danno, la ricarica potrebbe arrestarsi per la sicurezza dell’utente. Usare un altro caricatore che funzioni normalmente.
Quando si carica la batteria, potrebbero essere necessari altri 3 minuti per la verifica dello stato della batteria.

Controllo dello stato di carica

Controllare lo stato di carica sul display del quadro strumenti per monitorare la capacità della batteria ad alta tensione e il tempo di carica stimato.

All’avvio della ricarica, sul display del quadro strumenti viene visualizzato lo stato di carica.

Con il veicolo acceso, lo stato di carica viene visualizzato in modo continuo.
Quando il veicolo è spento, lo stato di carica viene visualizzato per un massimo di 1 minuto. All’apertura di una porta, lo stato di carica viene visualizzato in modo continuo.

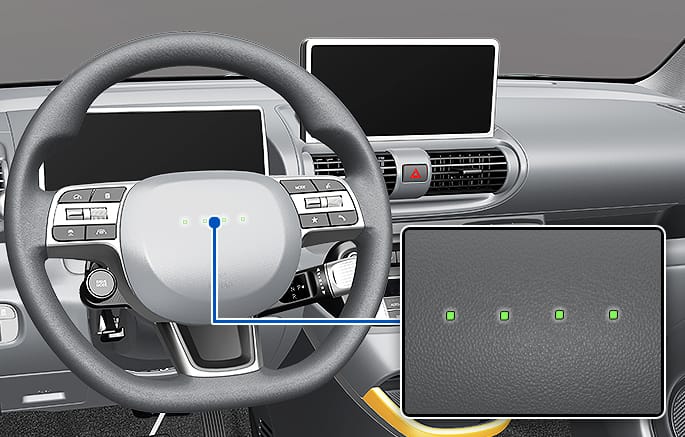

Centro del volante

La spia di carica la centro del volante mostra la carica restante totale della batteria.
- Il livello di carica è diviso in quattro livelli, da 0 a 100%.

Indicatore del livello di carica	Livello di carica
	0-24%
	25-49%
	50-74%
	75-100%

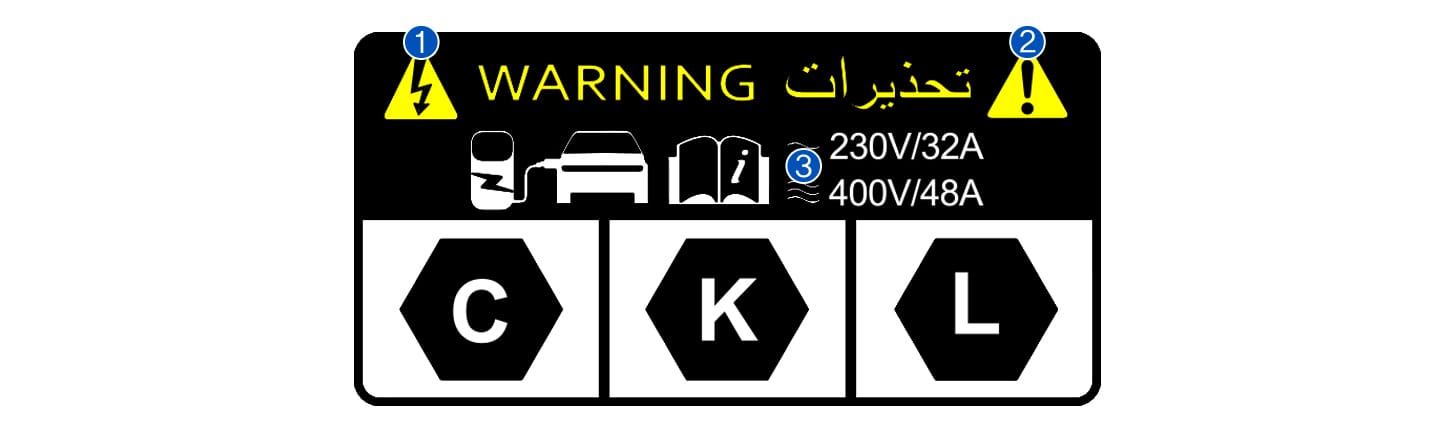

Controllo delle informazioni sull’etichetta di ricarica

Aprire lo sportello di ricarica e controllare le informazioni sull’etichetta di ricarica. L'etichetta di ricarica riporta i simboli di sicurezza e le specifiche nominali di ingresso per la ricarica.

N.	Nome	Descrizione
(1)	Avviso per alta tensione	Indica un dispositivo con rischio di scosse elettriche.
(2)	Simbolo di attenzione/avvertenza	Indica un dispositivo che può causare danni alle cose, lesioni gravi o morte se non viene azionato con attenzione.
(3)	Tensione nominale e corrente di ricarica massima	Indica il tipo di corrente in ingresso (CA), l’intervallo di tensione nominale (V) e la corrente di ricarica (A) per la ricarica CA.

Impostazione della modalità di blocco del connettore di ricarica

È possibile bloccare il connettore di ricarica durante la ricarica CA per impedire il distacco involontario dello stesso dal veicolo.

Il connettore si blocca automaticamente durante la ricarica CC o durante l'utilizzo della funzione V2L, indipendentemente dalle impostazioni della modalità di blocco del connettore di ricarica applicata al veicolo.

Quando la ricarica CC è completa, il connettore di ricarica si sblocca automaticamente.
Dopo aver utilizzato l'elettricità, è possibile sbloccare il connettore di ricarica premendo l'interruttore sul connettore V2L per disinserire l'alimentazione e sbloccare la porta del veicolo.
Per impostare la modalità di blocco del connettore di ricarica, selezionare Impostazioni utente > Veicolo ECO > Blocca cavo di carica > Sempre/Durante la carica/Non bloccare nel quadro strumenti, oppure selezionare EV > ƺ(MENU) > Impostazioni EV > Bloc. conn. car. > Auto/Blocca/Sblocca nella schermata Home del sistema di infotainment.

Le opzioni disponibili della modalità di ricarica sono le seguenti:
- Sempre/Auto: Blocca automaticamente il connettore di ricarica quando viene collegato alla presa di ricarica.
- Durante la carica/Blocca: Blocca il connettore automaticamente solo quando è in corso la ricarica dopo aver collegato correttamente il connettore di ricarica al veicolo.
- Non bloccare/Sblocca: Il connettore si sblocca indipendentemente dallo stato di carica.

  Premere il pulsante di rilascio del connettore di ricarica e scollegare il connettore.

  Fare attenzione al furto del cavo di ricarica.

Scollegamento del connettore di ricarica in caso di emergenza

Se il pulsante di sblocco non funziona correttamente perché la batteria è scarica o perché il cablaggio elettrico presenta anomalie, il connettore di ricarica non può essere scollegato dal veicolo.

Non scollegare forzatamente il connettore di ricarica dal veicolo. Ciò può danneggiare il connettore di ricarica o la presa di ricarica sul veicolo.

Se il connettore di ricarica non si scollega perché la batteria è completamente scarica o a causa di un guasto ai conduttori elettrici, aprire il cofano e tirare il cavo di emergenza.

Se il connettore di ricarica non si scollega dopo aver tirato il cavo di emergenza, si consiglia di far controllare il veicolo da un concessionario autorizzato HYUNDAI.
