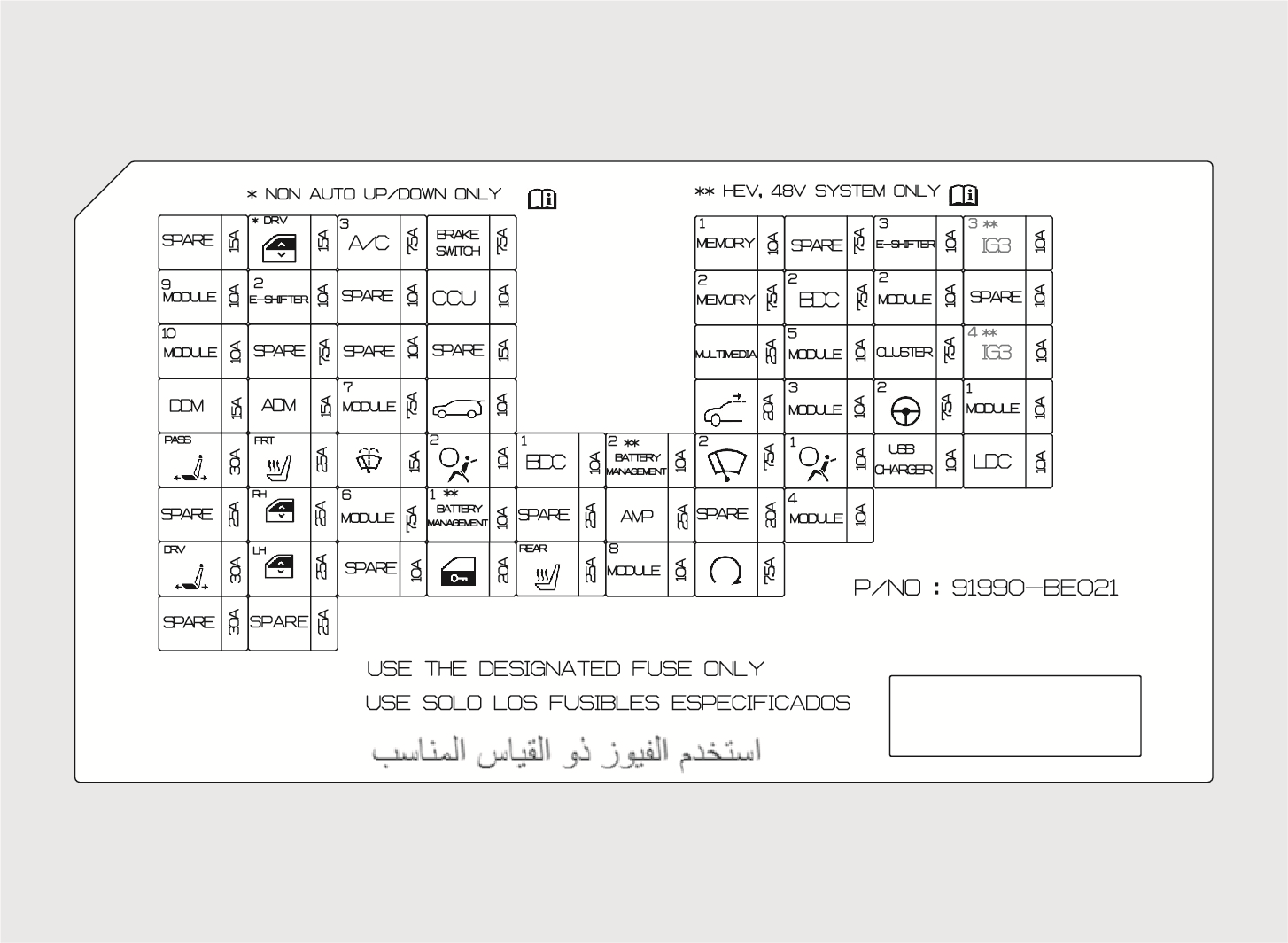

P/WINDOW DRV

15 A

Bloque de empalmes del compartimento del motor (RLY.8, RLY.13)

A/C 3

7,5 A

Módulo de control del aire acondicionado, compresor electrónico del aire acondicionado, bloque de empalmes E/R (RLY.7, RLY.11)

BRAKE SWTICH

7,5 A

Interruptor de la luz de freno, BDC

MEMORY 1

10 A

Módulo de control del A/C, lámpara de ambiente de la puerta del conductor/pasajero, unidad de la lámpara de ambiente, lámpara de ambiente, cuadro de instrumentos, unidad del cuadro, unidad ADAS (aparcamiento)

E-SHIFTER 3

10 A

Palanca de cambios ATM electrónica, SCU

IG3 3

10 A

Módulo de control del BMS

MODULE 9

10 A

Sensor de lluvia, conector de enlace de datos, interruptor de peligro, BDC

E-SHIFTER 2

10 A

Palanca de cambios ATM electrónica, SCU

CCU

10 A

CCU

MEMORY 2

7,5 A

DCU

BDC 2

7,5 A

BDC

MODULE 2

10 A

CCU, interruptor de la luz de freno

MODULE 10

10 A

Unidad ICC

MULTIMEDIA

25 A

Unidad principal CCND

MODULE 5

10 A

Interruptor del panel de colisión, faro izq./dcho., unidad principal CCND, conector de enlace de datos, unidad ICC, DCU, módulo de control del A/C, unidad de carga inalámbrica para smartphones, espejo electrocrómico, AMP, módulo de control del IMS del conductor, módulo de control del asiento de relajación del pasajero

CLUSTER

7,5 A

Cuadro de instrumentos, unidad del cuadro

IG3 4

10 A

CCU

DDM

15 A

Retrovisor exterior eléctrico del conductor, módulo de la puerta del conductor

ADM

15 A

Retrovisor exterior eléctrico del pasajero

MODULE 7

7,5 A

Batería auxiliar de litio de 12 V

TAILGATE OPEN

10 A

PDC (relé del portón trasero)

SUNROOF

20 A

Motor de cortinilla parasol del techo solar, motor de cristal del techo solar

MODULE 3

10 A

Interruptor de la consola delantera, indicador de cinturones de seguridad, módulo de la puerta del conductor

MDPS 2

7,5 A

Unidad MDPS

MODULE 1

10 A

Teclado de la consola delantera, BDC, DCU, CCU, unidad principal CCND, AMP, módulo de control de BMS, unidad ADAS (aparcamiento)

P/SEAT PASS

30 A

Interruptor del asiento eléctrico del pasajero, módulo de control del asiento de relajación del pasajero

S/HEATER FRT

25 A

Módulo de control de la ventilación de aire delantera, módulo de control de la calefacción de los asientos delanteros

LIMPIAPARABRISAS

15 A

Interruptor multifunción

AIR BAG 2

10 A

Módulo de control del SRS

BDC 1

10 A

BDC

BMS 2

10 A

Sin uso

WIPER FRT 2

7,5 A

BDC

AIR BAG 1

10 A

Módulo de control del SRS

USB CHARGER

10 A

Conector del cargador USB delantero/trasero

LDC

10 A

Sin uso

P/WINDOW RH

25 A

Interruptor del elevalunas eléctrico trasero derecho, módulo del elevalunas eléctrico de seguridad del conductor (conducción a la derecha), interruptor del elevalunas eléctrico del pasajero (conducción a la izquierda), módulo del elevalunas eléctrico de seguridad del pasajero (conducción a la izquierda)

MODULE 6

7,5 A

BDC

BMS 1

10 A

Módulo de control del BMS

AMP

25 A

AMP

MODULE 4

10 A

Unidad ADAS (aparcamiento), radar de esquina trasero izdo./dcho., interruptor del panel de colisión, cámara de visión frontal (ADA)

P/SEAT DRV

30 A

Interruptor del asiento eléctrico del conductor, módulo de control IMS del conductor

P/WINDOW LH

25 A

Interruptor del elevalunas eléctrico trasero izquierdo, módulo del elevalunas eléctrico de seguridad del conductor (conducción a la izquierda), interruptor del elevalunas eléctrico del pasajero (conducción a la derecha), módulo del elevalunas eléctrico de seguridad del pasajero (conducción a la derecha)

DOOR LOCK

20 A

PDC (relé de bloqueo y desbloqueo de puertas, relé de interbloqueo)

S/HEATER RR

25 A

Módulo de control de la calefacción de los asientos traseros

MODULE 8

10 A

Módulo de control del IMS del conductor, módulo de control de la ventilación de aire delantera, módulo de control de la calefacción de los asientos delanteros, módulo de control del asiento de relajación del pasajero, unidad VESS, manija exterior para llave inteligente del conductor/pasajero

START (arranque)

7,5 A

BDC, HPCU

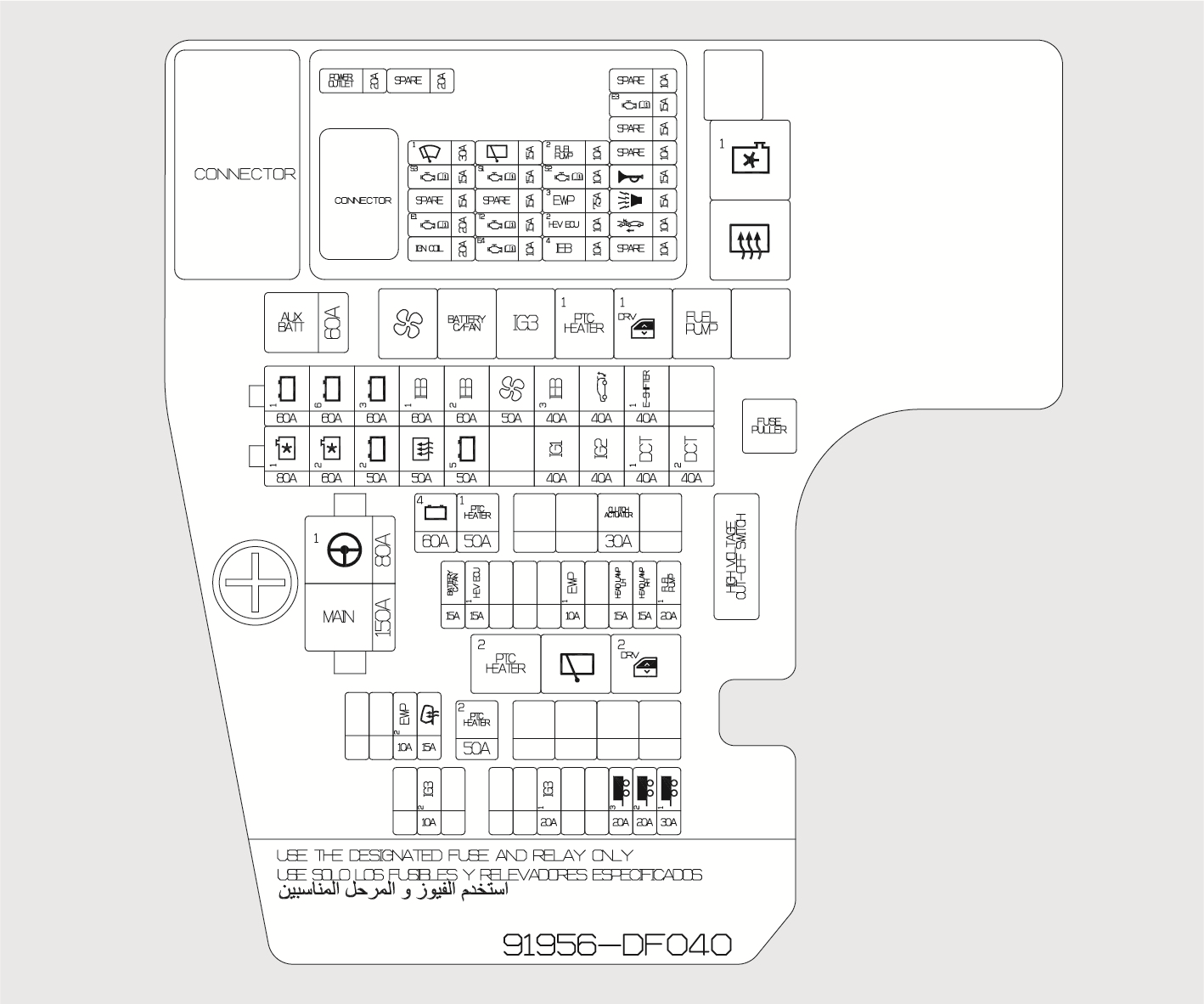

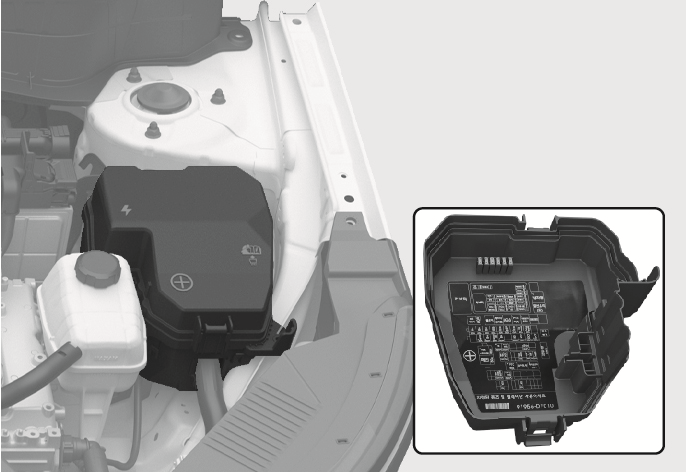

MULTI FUSE-1

MDPS 1

80 A

Unidad MDPS

ALT

150 A

Bloque de empalmes E/R (fusibles F22, F32, F35, F36, F37)

MULTI FUSE-2

C/FAN 1

80 A

Motor del ventilador de refrigeración

C/FAN 2

60 A

Bloque de empalmes E/R (relé 2)

B+2

50 A

PDC (IPS9 [4CH], IPS11 [2CH], IPS12 [4CH])

RR MIRR HTD

50 A

Bloque de empalmes E/R (relé 3)

B+5

50 A

PDC (fusibles F29, F36, F46, F48, F56)

IG 1

40 A

Bloque PCB (relé de ACC, relé IG1)

IG 2

40 A

Bloque PCB (relé IG2)

DCT 1

40 A

TCM

DCT 2

40 A

TCM

MULTIFUSIBLE 3

B+1

60 A

PDC (IPS2 [2CH], IPS3 [4CH], IPS4 [1CH], IPS5 [1CH], IPS6 [2CH], IPS7 [2CH])

B+6

60 A

Bloque PCB (relé principal, relé principal del limpiaparabrisas, fusibles F19, F22, F23)

B+3

60 A

PDC (Fusibles F2, F9, F10, F17, F25, F26, F33, F34, F44, F51, F52)

IEB 1

60 A

Unidad IEB

IEB 2

60 A

Unidad IEB

SOPLADOR

50 A

Bloque de empalmes E/R (relé 4)

IEB 3

40 A

Conector de control multiuso

PTG

40 A

Módulo del portón trasero eléctrico

E-SHIFTER 1

40 A

SCU

FUSIBLE

AUX BATTERY

60 A

Batería auxiliar de litio de 12 V

B+4

60 A

PDC (relé de bloqueo de la carga a largo plazo, fusibles F4, F12, F28, F37, F54, F55, IPS13 [1CH])

PTC HEATER 1

50 A

Bloque de empalmes E/R (RELÉ 7)

CLUTCH ACT

30 A

Actuador del embrague

BATT C/FAN

15 A

Bloque de empalmes E/R (RELÉ 5)

HEV ECU 1

15 A

HPCU

EWP 1

10 A

Bomba de agua electrónica (motor)

HEAD LAMP LH

15 A

Faro izq.

HEAD LAMP RH

15 A

Faro RH

FUEL PUMP 1

20 A

Bloque de empalmes E/R (RELÉ 9)

EWP 2

7,5 A

Bomba de agua electrónica (HEV)

HEATED MIRROR

15 A

Retrovisor exterior eléctrico del conductor/pasajero

PTC HEATER 2

50 A

Bloque de empalmes E/R (relé 11)

IG3 2

10 A

HPCU

IG3 1

20 A

Bloque de empalmes E/R (relé 6)

TRAILER 3

20 A

Conector de remolque

TRAILER 2

20 A

Conector de remolque

TRAILER 1

30 A

Conector de remolque

POWER OUTLET

20 A

Toma de corriente

WIPER FRT 1

30 A

Bloque PCB (relé bajo del limpiaparabrisas delantero), motor del limpiaparabrisas delantero

SENSOR 3

15 A

Controlador del ventilador de refrigeración

ECU 1

20 A

ECM

IGN COIL

20 A

Inyector n.º 1 a n.º 4

RR WIPER

15 A

Bloque de empalmes E/R (RELÉ 12)

SENSOR 1

15 A

Sensor de oxígeno (arriba/abajo)

TCU 2

15 A

TCM

ECU 4

10 A

ECM

FUEL PUMP 2

10 A

Bloque de empalmes E/R (RELÉ 9)

SENSOR 2

10 A

Válvula solenoide de control de purga, solenoide de bomba de aceite variable, válvula de control de aceite n.º 1 y n.º 2 (admisión/escape)

ECU 3

10 A

ECM, actuador CVVD

EWP 3

7,5 A

Bomba de agua electrónica (motor)

HEV ECU 2

10 A

HPCU, actuador del embrague

IEB 4

10 A

Conector de control multiuso, unidad IEB

ECU 3

15 A

ECM

CLAXON

15 A

Relé del claxon

B/A HORN

10 A

Relé de la alarma antirrobo

FCA

10 A

Unidad del radar delantero
