Orientación de los faros (para Europa)

Orientación de los faros

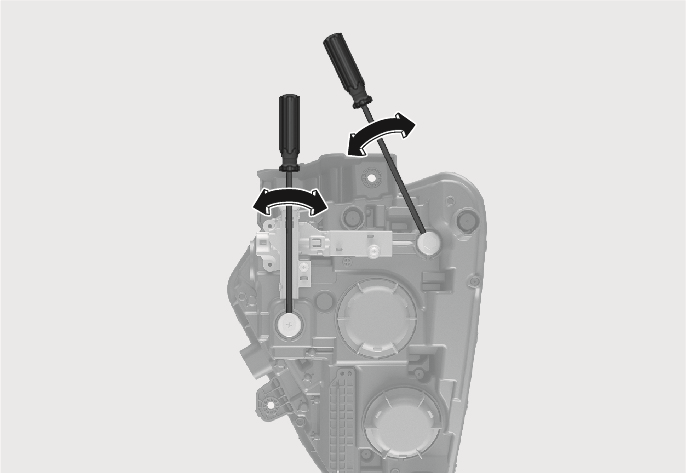

2C_HeadLightAiming

  1. Infle los neumáticos a la presión especificada y retire toda carga del vehículo excepto el conductor, el neumático de repuesto y las herramientas.

  2. Coloque el vehículo sobre una superficie plana.

  3. Trace líneas verticales (que pasen por los centros respectivos de los faros) y una línea horizontal (que pase por el centro de los faros) en la pantalla.

  4. Con los faros y la batería en condiciones normales, oriente los faros de modo que la parte más intensa se dirija a las líneas verticales y horizontales.

  5. Para orientar la luz de cruce hacia la izquierda o la derecha, gire el destornillador en sentido horario o antihorario. Para orientar la luz de cruce hacia arriba o hacia abajo, gire el destornillador en sentido horario o antihorario.

    Para orientar las luces largas hacia arriba o hacia abajo, gire el destornillador en sentido horario o antihorario.

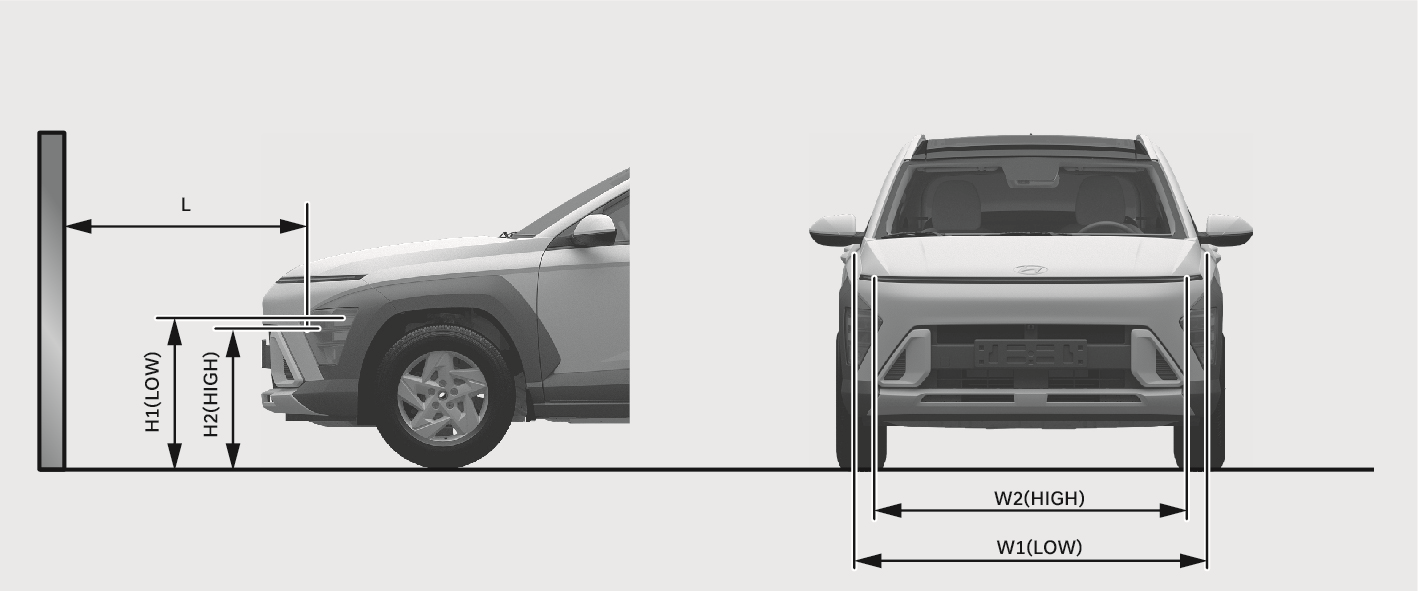

Punto de orientación

1C_AimingPoint

  1. H1: altura entre el centro del faro y el suelo (luces de cruce)
  2. H2: altura entre el centro del faro y el suelo (luces largas)
  3. W1: distancia entre los centros de los dos faros (luces de cruce)
  4. W2: distancia entre los centros de los dos faros (luces largas)

CONDICIÓN DEL VEHÍCULO

TIPO DE LUZ

H1

H2

W1

W2

Sin conductor

Tipo A

668

600

1634

1611

Tipo B

722

713

Con conductor

Tipo A

678

612

1589

1589

Tipo B

673

607
Faros con luces de cruce

Tipo A

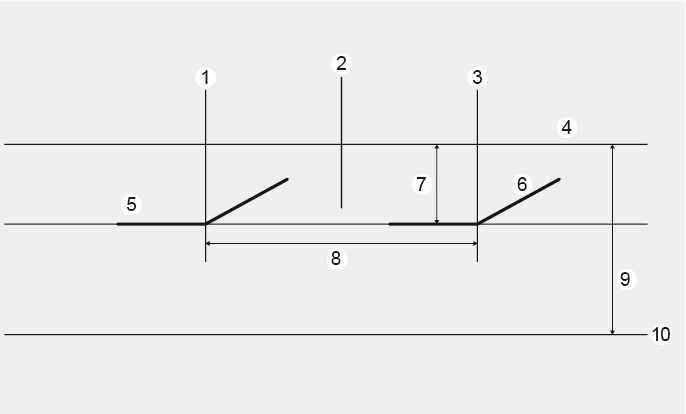

1C_HeadLampLowBeamLHD

1C_HeadLampLowBeamRHD

  1. Línea vertical del centro de la bombilla del faro izquierdo
  2. eje del vehículo
  3. Línea vertical del centro de la bombilla del faro derecho
  4. Línea de corte del faro izquierdo
  5. Codo de corte del faro izquierdo
  6. Línea de corte del faro derecho
  7. Codo de corte del faro derecho
  8. W1 (luces de cruce)
  9. H1 (luces largas)
  10. Suelo

  1. Encienda las luces de cruce sin el conductor en el interior.

  2. La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.

  3. Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.

  4. Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor de este en la posición "0".
