Beschrijving zekering-/relaiskast

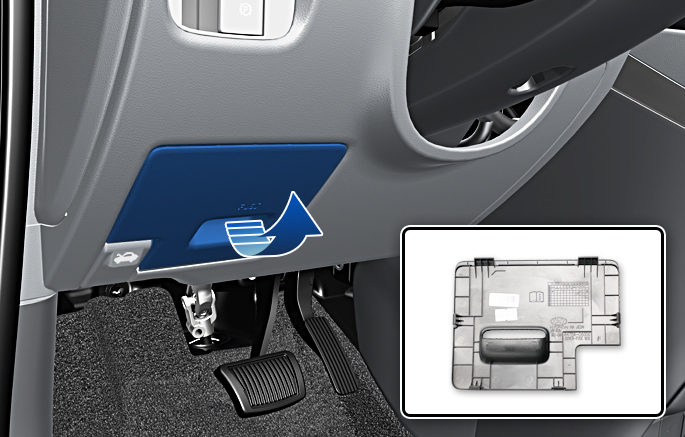

Zekeringkast in het dashboard

2C_InstrumentPanelFuseLabel

Mogelijk zijn niet alle beschrijvingen van de zekeringkast van toepassing op uw auto. Raadpleeg het label in de zekeringkast als u de zekeringkast controleert.

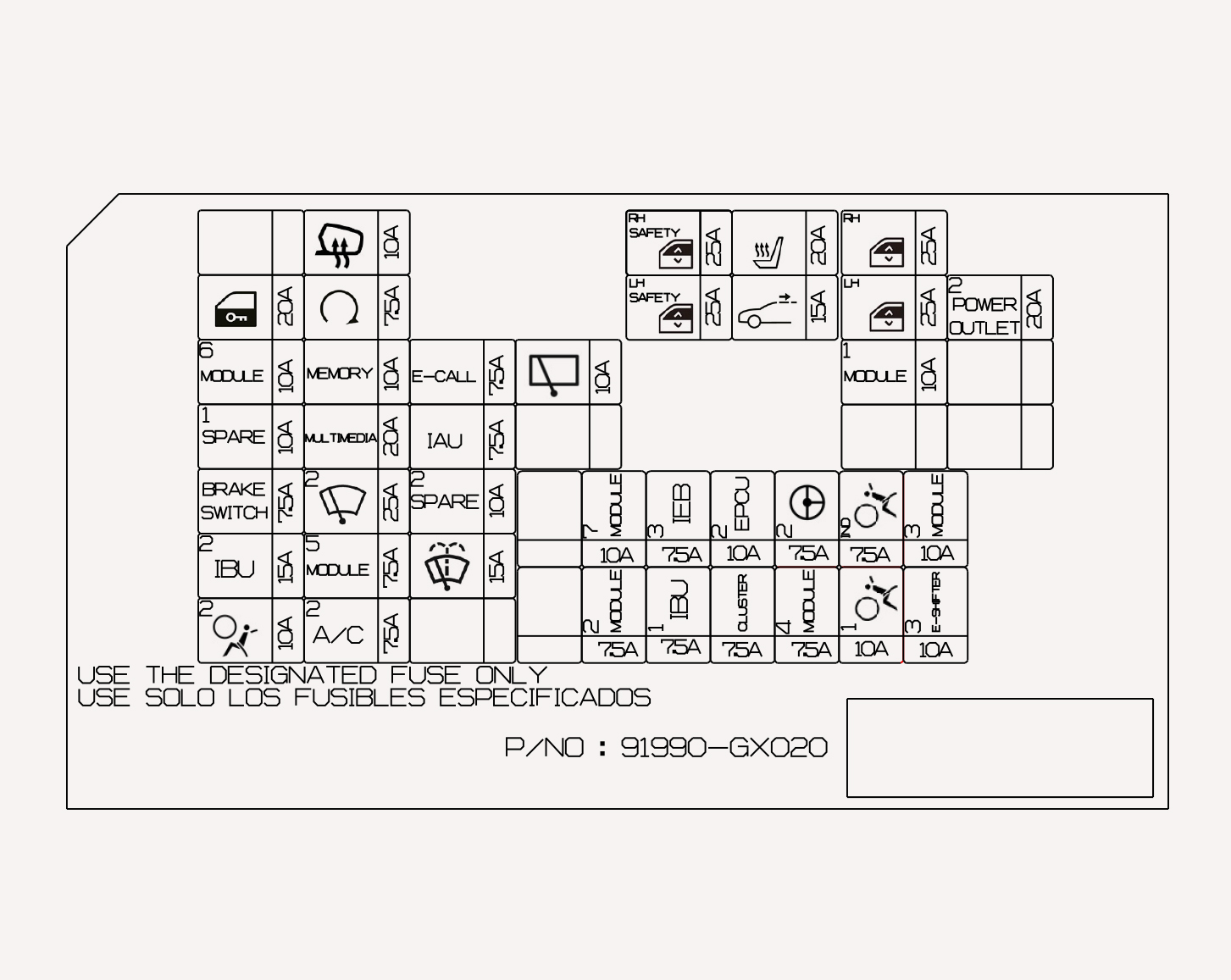

1C_InstrumentPanelFuseLabel_2

Zekeringkast in het dashboard

Naam zekering

Symbool

Stroomsterkte zekering

Beveiligd circuit

DOOR LOCK

Е

20 A

Relais portiervergrendeling, relais portierontgrendeling

MODULE6

І

10 A

IBU, HAZARD_SW, ICC_UNIT, RAIN_SNSR, VESS_UNIT

BRAKE SWITCH

С

7,5 A

IBU, stoplichtschakelaar

IBU2

ὐ

15 A

IBU

AIRBAG2

Б

10 A

SRS Regelmodule

HEATED MIRROR

к

10 A

Elektrisch verstelbare buitenspiegels bestuurderszijde/passagierszijde, Module klimaatregeling

START

п

7,5 A

IBU, VCU

MEMORY

Ѿ

10 A

FATC, ADAS PARK, CLUSTER, MLM, O/S MIRR FOLD/UNFOLD RLY

MULTIMEDIA

Ӗ

20 A

AVN, DISPLAY AUDIO

WIPER FRT2

Ѥђ

25 A

FRT_WIPER_MTR, ER J/B (Ruitenwisser LAAG relais)

MODULE5

Ѕ

7,5 A

IBU, IAU

A/C2

у

7,5 A

Module klimaatregeling

E-CALL

Ὁ

7,5 A

E-CALL

IAU

Ὣ

7,5 A

IAU

WASHER

М

15 A

Multifunctionele schakelaar

WIPERRR

л

10 A

Ruitenwissermotor achter

MODULE7

Ї

10 A

Module klimaatregeling

MODULE2

Ђ

7,5 A

Stoplichtschakelaar

IEB3

ѥѕ

7,5 A

IEB

IBU1

Ὅ

7,5 A

IBU

EPCU2

Ҟ

10 A

VCU

CLUSTER

Ч

7,5 A

Clusterunit

MDPS 2

О

7,5 A

MDPS-eenheid

MOUDLE4

Є

7,5 A

IBU, IAU

AIRBAG IND

ҕ

7,5 A

Module klimaatregeling

AIRBAG 1

А

10 A

SRS Regelmodule

MODULE3

Ѓ

10 A

FRT RADAR, ADAS PARK, IBU, RR CORNER RADAR, MFC UNIT

E-SHIFTER3

Ф

10 A

SCU, SBW_LEVER

SAFETY P/WINDOW RH

Ӕ

25 A

[LHD] SAFETY_ECU_PASS

[RHD] SAFETY_ECU_DRV

SAFETY P/WINDOW LH

ӓ

25 A

[LHD] SAFETY_ECU_DRV

[RHD] SAFETY_ECU_PASS

S/HEATER

И

20 A

Stoelverwarmingsmodule

SUNROOF

Л

15 A

Motor zonnedakglas

P/WINDOW RH

ѝ

25 A

[LHD/RHD]P_WDW_MAIN_SW

[RHD]P_WDW_SW_PASS

P/WINDOW LH

ў

25 A

[LHD/RHD]P_WDW_MAIN_SW

[LHD]P_WDW_SW_PASS

MODULE 1

Ё

10 A

O_S_MIRR_SW, USB CHARGER, ADAS PARK, IBU, E-CALL UNIT, AVN, KEYBOARD, IAU

POWER OUTLET 2

ἔ

20 A

12 V-aansluiting

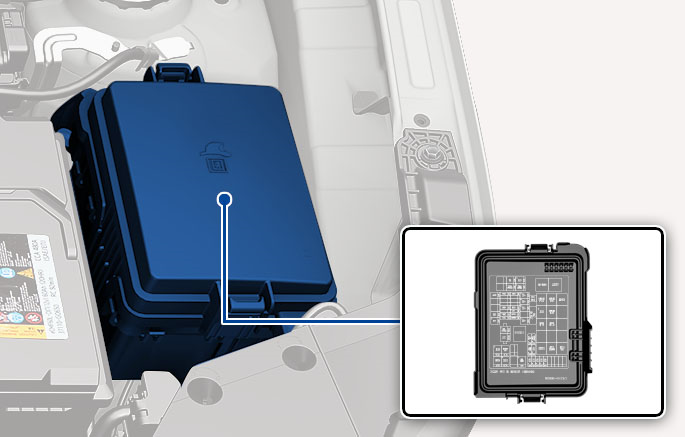

Zekeringspaneel motorruimte (motorruimte verbindingsblok)

2C_BatteryFuseLabel

Aan de binnenzijde van het deksel vindt u een paneellabel met daarop de naam en de waarden van de zekeringen.

Mogelijk zijn niet alle beschrijvingen van de zekeringkast van toepassing op uw auto. Raadpleeg het label in de zekeringkast als u de zekeringkast controleert.

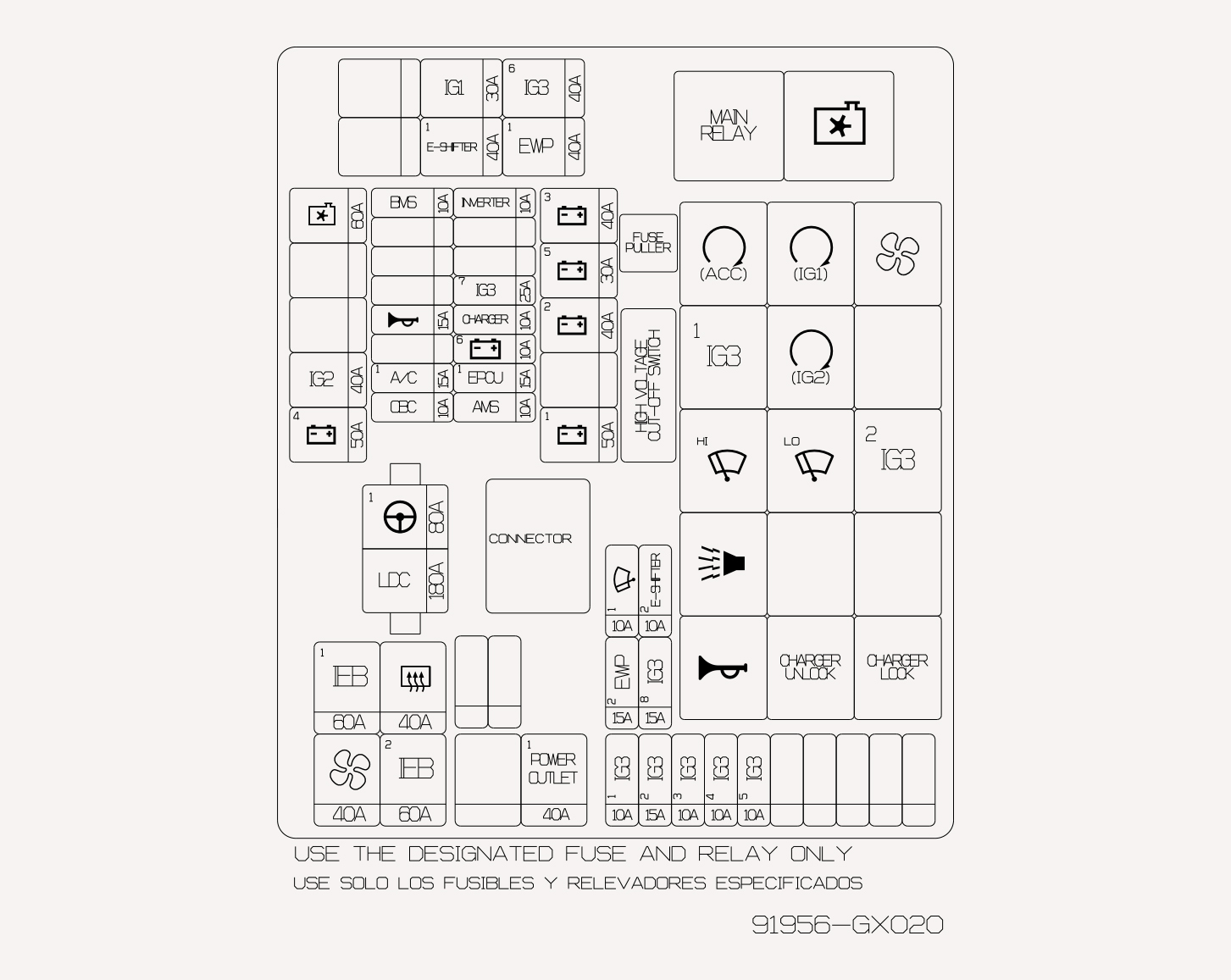

1C_EngineFuseLabel_1

Zekeringspaneel motorruimte (motorruimte verbindingsblok)

Type

Naam zekering

Symbool

Stroomsterkte zekering

Beveiligd circuit

MULTI-FUSE-1

MDPS 1

П

80 A

MDPS-eenheid

LDC

Э

180 A

ICCU

MULTI-FUSE-1

IEB1

ѣѕ

60 A

IEB

BLOWER

и

40 A

E/R-aftakblok (BLOWER RLY)

RR MIRR HTD

с

40 A

ICU (REAR HEATED RLY)

IEB 2

Ѥѕ

60 A

IEB

POWER OUTLET1

ҡ

40 A

ICU (POWER OUTLET RLY)

Zekeringkast motorruimte (PCB blok)

Naam zekering

Symbool

Stroomsterkte zekering

Beveiligd circuit

COOLING FAN

р

60 A

PE ROOM J/B (KOELVENTILATOR RLY)

IG2

а

40 A

PE ROOM J/B (IG2 RLY)

B+4

Ѧѓ

50 A

ICU

IG1

Я

30 A

PE ROOM J/B (ACC/IG1 RLY)

E-SHIFTER 1

Т

40 A

SCU

IG3 6

Ѩі

40 A

COOLANT_HUB

EWP 1

ѣє

40 A

COOLANT_HUB

BMS

ἁ

15 A

BMS

HORN

э

15 A

PE ROOM J/B (HORN RLY, B/ALARM HORN RLY)

A/C1

т

15 A

Module klimaatregeling

OBC

в

10 A

ICCU

INVERTER

Ѻ

10 A

INVERTER

IG3 7

ѩі

25 A

PE ROOM J/B (IG3 2 RLY)

CHARGER

ҟ

10 A

PE ROOM J/B (LADER ONTGRENDELEN RLY, LADER VERGRENDELEN RLY)

B+6

ἒ

10 A

VCMS

EPCU 1

ҝ

15 A

VCU

AMS

Ю

10 A

12 V Batterijsensor

B+3

ѥѓ

40 A

ICU

B+5

ѧѓ

30 A

PE ROOM J/B (MAIN RLY)

B+2

Ѥѓ

40 A

ICU

B+1

ѣѓ

50 A

ICU

WIPER FRT 1

ѣђ

10 A

IBU

EWP2

Ѥє

15 A

COOLANT_3WAY_VALVE

IG3 1

ѣі

10 A

BMS

E-SHIFTER 2

У

10 A

SCU, SBW_LEVER

IG3 8

Ѫі

15 A

BATT_EXV, DEHUM_EXV, HEAT_PUMP_EXV, REF_3WAY_VALVE

IG3 2

Ѥі

15 A

VCMS

IG3 3

ѥі

10 A

VCU, INVERTER, SCU

IG3 4

Ѧі

10 A

ICCU

IG3 5

ѧі

10 A

PE J/B (VENTILATOR (RLY), KOELVENTILATOR (RLY), IG3 1 RLY), E-COMP, V2L, ICU, FATC, PTC HTR, CLUSTER, AVN, STOEL-ECU
