Koplampen afstellen
2C_HeadLightAiming
-
Pomp de banden tot de gewenste bandenspanning op en haal alle lading uit het voertuig behalve de bestuurder, reserveband en gereedschap.
-
Zet het voertuig op een vlakke vloer.
-
Trek verticale lijnen (lijnen die door het hart gaan van de respectievelijke koplamp) en een horizontale lijn (die door het hart gaat van de koplamp) op het scherm.
-
Controleer of de accu voldoende geladen is, schakel de koplampen in en stel de koplampen zo af dat het helderste gedeelte van de lichtbundel op de horizontale en verticale lijnen valt.
-

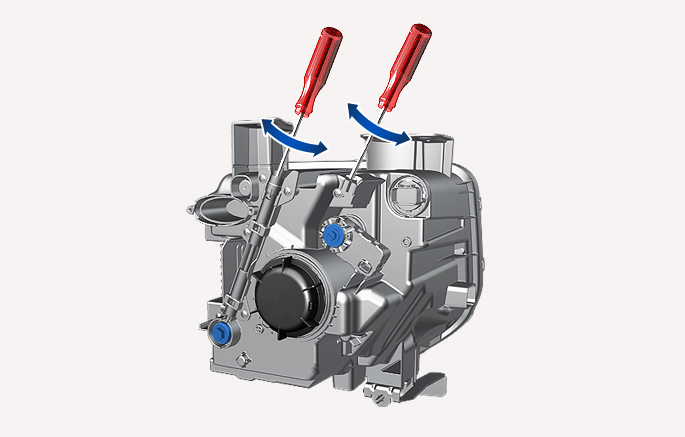

Verdraai de schroevendraaier rechtsom of linksom om de dimlichtbundel naar links of naar rechts te verstellen. Verdraai de schroevendraaier rechtsom of linksom om de dimlichtbundel omhoog of omlaag te verstellen.
Verdraai de schroevendraaier rechtsom of linksom om de grootlichtbundel omhoog of omlaag te verstellen.
1C_AimingPoint 1C_AimingPoint_2

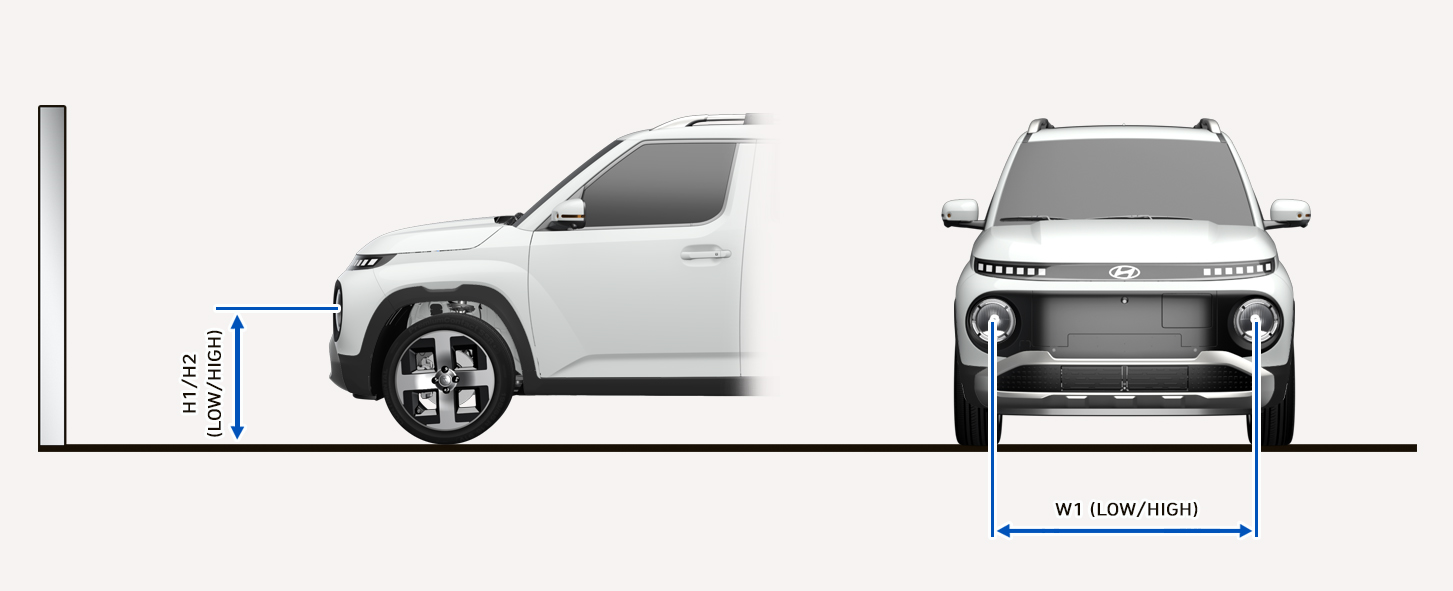

- H1: Hoogte tussen het midden van de koplamp en de grond (dimlicht)
- H2: Hoogte tussen het midden van de koplamp en de grond (grootlicht)
- W1: Afstand tussen de twee middelpunten van de koplampen (dimlicht/grootlicht)
|
Conditie auto |
Type lamp |
H1 |
H2 |
W1 |
|
Zonder bestuurder mm (in.) |
Type A |
626 (24,6) |
626 (24,6) |
1212 (47,7) |
|
Type B |
636 (25) |
580 (22,8) |
||
|
Met bestuurder mm (in.) |
Type A |
616 (24,3) |
616 (24,3) |
1212 (47,7) |
|
Type B |
626 (24,6) |
570 (22,4) |

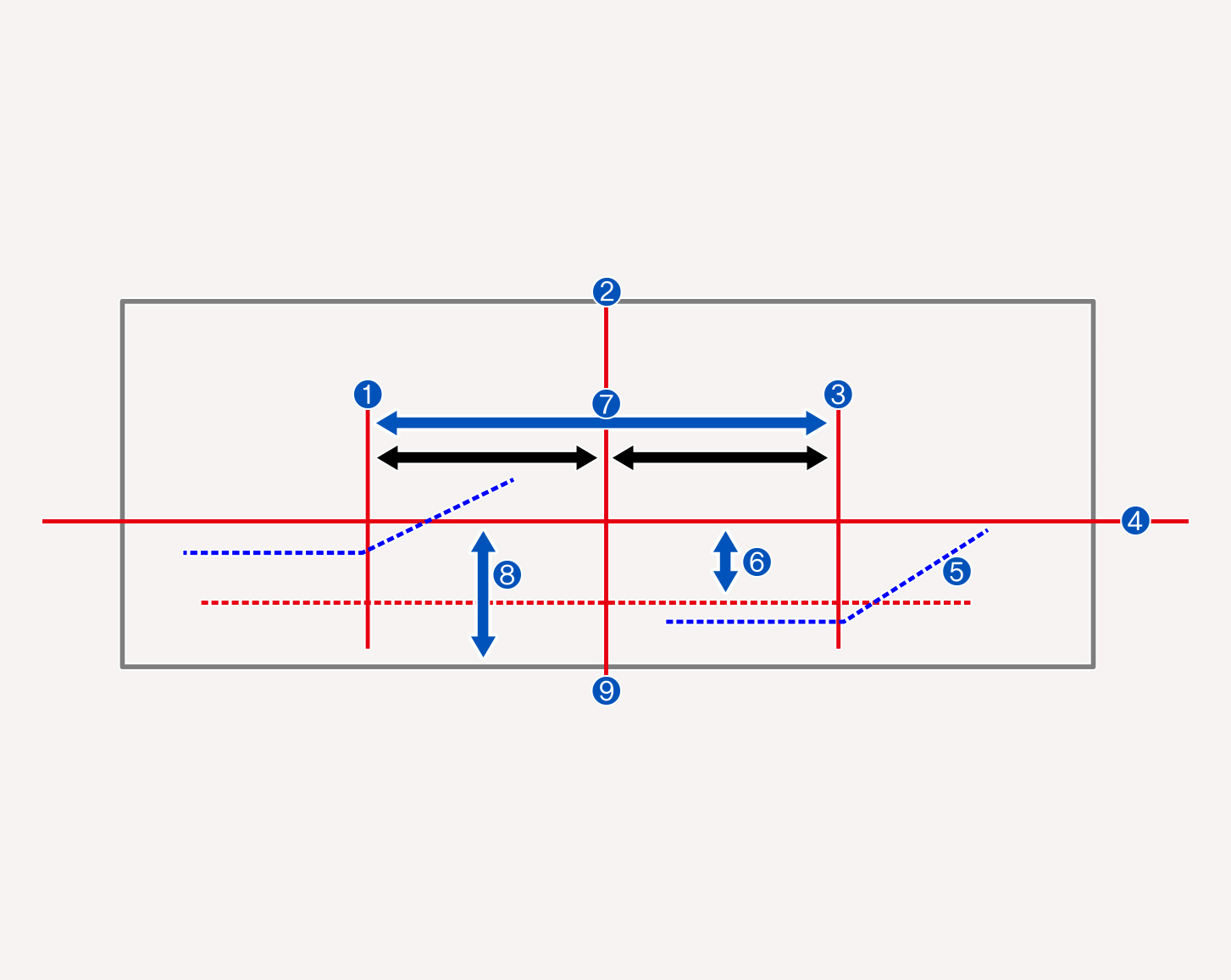

1C_BasedOn10mScreen
- Verticale lijn door middelpunt van linker koplamp
- Auto-as
- Verticale lijn door middelpunt van rechter koplamp
- Horizontale lijn van het hart van de gloeilamp van de koplamp
- Begrenzingslijn
- 100 mm (gebaseerd op 10 m)
- W1 (dimlicht/grootlicht)
- H1/H2 (dimlicht/grootlicht)
- Massa
-
Zet het dimlicht aan zonder de bestuurder in het voertuig.
-
De knik moet worden geprojecteerd op de plaats van de knik in de afbeelding.
-
Bij het afstellen van het dimlicht, stelt u eerst horizontaal af, en vervolgens verticaal.
-
Als de auto is uitgerust met een koplampverstelsysteem, moeten de koplampen worden afgesteld met de schakelaar voor de koplampverstelling in stand "0".
