SRS componenten

1C_AirbagPartsOverview

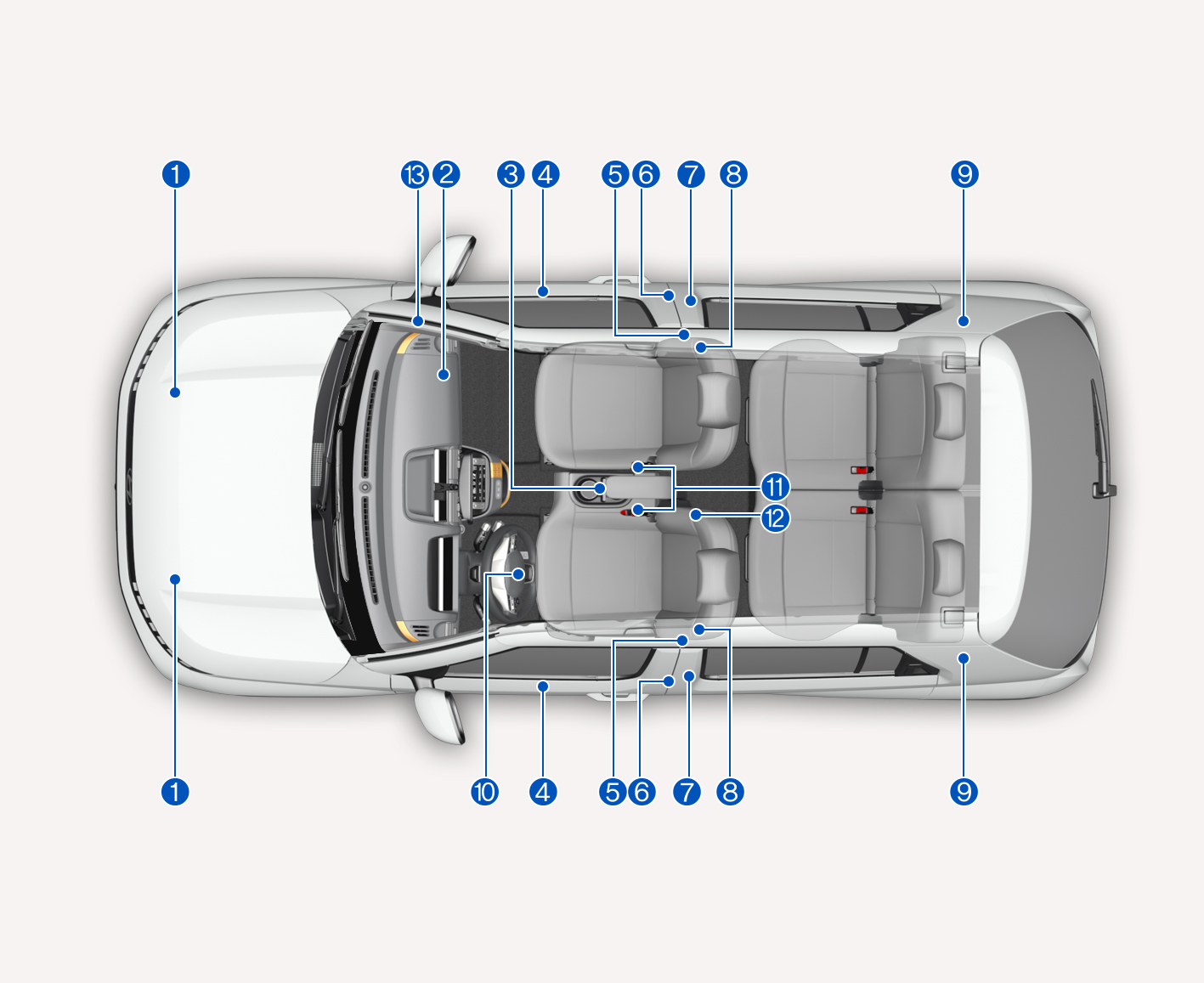

De onderdelen van het aanvullend veiligheidssysteem zijn:

  1. Frontale botsingssensoren
  2. Airbag voorpassagier
  3. SRS Airbagmodule (SRSCM) / koprolsensor
  4. Zijairbagsensoren (druk)
  5. Curtain airbagmodules
  6. Oprolmechanisme vooraan
  7. Zijairbagsensoren (acceleratie)
  8. Zijairbagmodules
  9. Oprolmechanisme achteraan
  10. Airbag bestuurder
  11. Veiligheidsgordelsensoren bestuurders- en voorpassagiersstoel
  12. Zij-airbagmodule middenvoor
  13. ON/OFF-schakelaar voorpassagiersairbag(indien van toepassing)

De AAN/UIT-indicator van de airbag van de voorpassagier bevindt zich in het midden van het dashboard.
