승객 구분 시스템 (OCS)

동승석에 장착된 승객 구분 센서는 동승석 탑승자를 성인과 어린이 보조 좌석으로 구분하여 에어백 제어 장치(ACU)에 탑승자 정보를 보냅니다. 에어백 제어 장치(ACU)는 탑승자 정보와 충돌 신호를 이용하여 동승석 에어백 전개 여부를 결정합니다.

  • 동승석 탑승자가 바른 자세로 탑승하면 이를 감지하고 필요할 때 에어백이 팽창되도록 정상 작동합니다.

  • 어린이 보조 좌석이 설치되면 이를 감지하고 에어백을 작동하지 않습니다.

  • 체격이 작은 성인이 앉았거나 바르지 않은 자세로 앉으면 에어백이 작동하지 않을 수 있습니다.

  • OCS는 Occupant Classification System의 약자입니다.

  • ACU는 Airbag Control Unit의 약자입니다.

승객 구분 시스템은 FMVSS(미국 자동차 안전기준) 208(탑승자 충돌보호) 기준으로 설계되었습니다.

시동 ‘ON’ 후 동승석 탑승자가 없을 때 PASSENGER AIR BAG OFF 표시등이 켜집니다. 동승석에 탑승자가 앉으면 몇 초 후에 승객 구분 센서가 동승석 탑승자를 감지해 PASSENGER AIR BAG OFF 표시등이 꺼집니다.

승객 구분 시스템의 주요 구성품

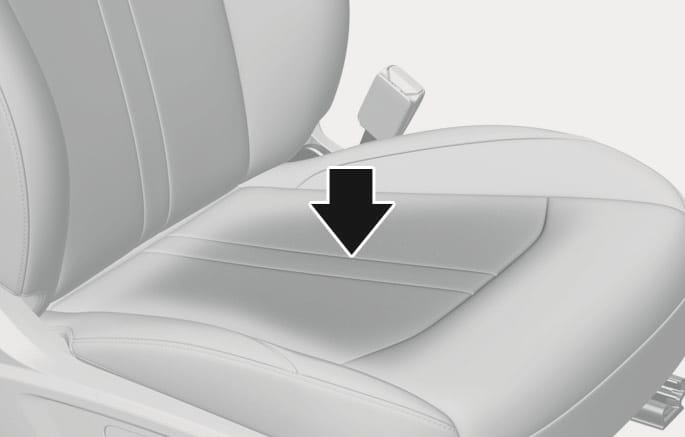

동승석 승객 구분 센서

2C_OCSParts

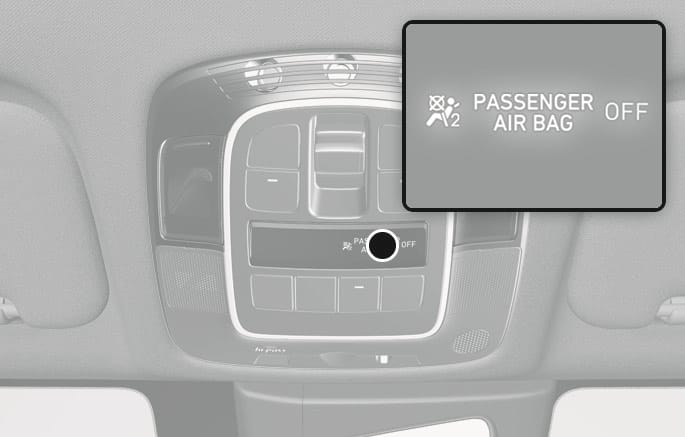

동승석 에어백 작동 표시등

2C_OCSIndicator

  • 동승석 쿠션에 장착된 승객 구분 센서

  • 동승석 에어백 시스템의 작동 여부를 결정하는 에어백 제어 장치

  • 동승석 에어백 작동 여부를 나타내는 PASSENGER AIR BAG OFF 표시등

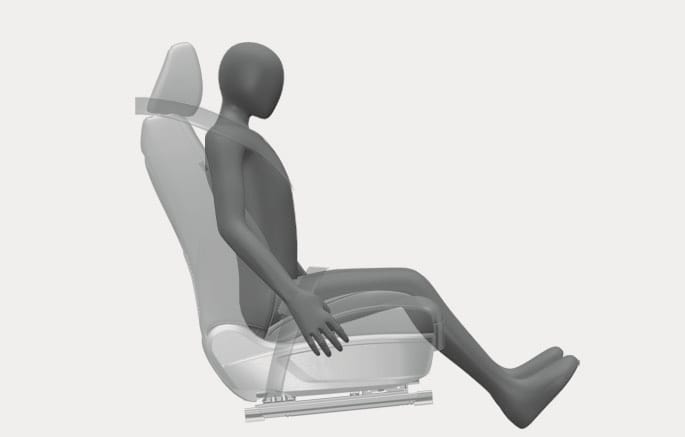

승객 구분 시스템 사용방법

2C_HowToUseOCS

동승석 탑승자가 바른 자세를 유지한 상태에서 PASSENGER AIR BAG OFF 표시등이 꺼지는지 확인하십시오.

  • PASSENGER AIR BAG OFF 표시등이 꺼지면 동승석 에어백이 정상적으로 작동합니다.

  • PASSENGER AIR BAG OFF 표시등이 켜져 있다면 시동을 끄고, 동승석 탑승자의 자세를 올바르게 고치고, 시동을 다시 거십시오.

  • PASSENGER AIR BAG OFF 표시등이 계속 켜져 있다면 에어백이 정상적으로 작동하지 않는 상태이니, 동승석 탑승자가 뒷좌석에 앉도록 하십시오.

동승석에는 어린이 보조 좌석을 절대 설치하지 마십시오.

  • 불가피하게 어린이 보조 좌석을 설치해야 한다면 앞을 보도록 설치하고, 동승석을 최대한 뒤로 이동하십시오.

  • 어린이 보조 좌석을 설치한 후 PASSENGER AIR BAG OFF 표시등이 꺼지면 에어백이 작동할 수 있습니다. 즉시 어린이 보조 좌석을 뒷좌석에 설치하십시오.

다음의 상황이 발생하면 동승석 탑승자나 어린이 보조 좌석을 뒷좌석으로 즉시 이동하고 당사 직영 하이테크센터나 블루핸즈에서 점검을 받으십시오.

  • 동승석에 성인이 탑승해도 PASSENGER AIR BAG OFF 표시등이 켜진 경우

  • 어린이 보조 좌석을 설치한 후 PASSENGER AIR BAG OFF 표시등이 꺼진 경우

동승석 승객 구분 시스템의 작동 조건

승객 구분 시스템(OCS)의 작동은 다음 표의 조건을 따릅니다.

승객 구분 시스템 작동 조건

표시등/경고등

장치

PASSENGER AIR BAG OFF 표시등

에어백 경고등

동승석 에어백

1. 성인 *1

꺼짐

꺼짐

작동

2. 어린이 보조 좌석*3에 앉힌 12개월 어린이*4 또는 유아*2

켜짐

꺼짐

미작동

3. 공석

켜짐

꺼짐

미작동

4. 시스템 오류

꺼짐

켜짐

작동

승객 구분 시스템은 성인의 체격 조건에 해당하는 사람을 성인으로 판단합니다. 체격이 작은 성인이 동승석에 앉으면 체형 및 자세에 기초하여 어린이로 인식될 수 있습니다.

어린이를 동승석에 앉히지 마십시오. 체격이 큰 어린이가 동승석에 앉으면 체형 및 자세에 기초하여 성인으로 인식될 수 있습니다.

절대로 동승석에 어린이 보조 좌석을 설치하지 마십시오.

12개월 이상에서 12살 이하 어린이가 동승석에 앉을 경우 PASSENGER AIR BAG OFF 표시등이 켜지거나 꺼질 수 있습니다. 이것은 정상적인 조건입니다.

탑승자가 바르지 않은 자세로 동승석에 앉거나, 동승석에 물건을 올려놓거나, 동승석 아래에 물건을 놓으면 승객 구분 시스템(OCS)에 방해될 수 있습니다. 에어백과 안전벨트로 최대한 보호 받으려면 운전자와 모든 탑승자가 바른 자세로 앉고 안전벨트를 올바르게 착용해야 합니다.

PASSENGER AIR BAG OFF 표시등이 켜진 상태에서는 동승석 에어백이 전개되지 않으며, 꺼진 상태에서는 작동 대기 상태가 됩니다.

  • 시트 표면을 덮는 차량용 쿠션은 사용하지 마십시오. 품질이나 성능이 부적합한 동승석 열선 시트 사용 시 정상 작동되지 않을 수 있습니다. 순정부품은 품질과 성능을 당사가 보증하는 부품입니다.

  • 승객 구분 시스템을 임의로 변경 또는 개조 시에는 정상 작동하지 않아 충돌 사고가 났을 때 심하게 다칠 수 있습니다.

  • 수리 등의 목적으로 동승석 시트를 탈부착한 후에는 동승석 탑승자가 있을 때 PASSENGER AIR BAG OFF 표시등과 에어백 경고등이 정상적으로 작동하는지 반드시 확인하십시오.

  • 스팀이나 세제로 내부를 세차한 후에는 반드시 충분히 시트를 건조시킨 후, PASSENGER AIR BAG OFF 표시등과 에어백 경고등이 정상적으로 작동하는지 확인하십시오.

  • 동승석 시트나 승객 구분 시스템은 반드시 당사 직영 하이테크센터나 블루핸즈에서 점검을 받으십시오.

승객 구분 시스템(OCS) 오류 또는 오작동이 발생할 수 있으므로 심각한 부상 및 사망의 위험을 줄이기 위해 아래의 내용을 준수하십시오.

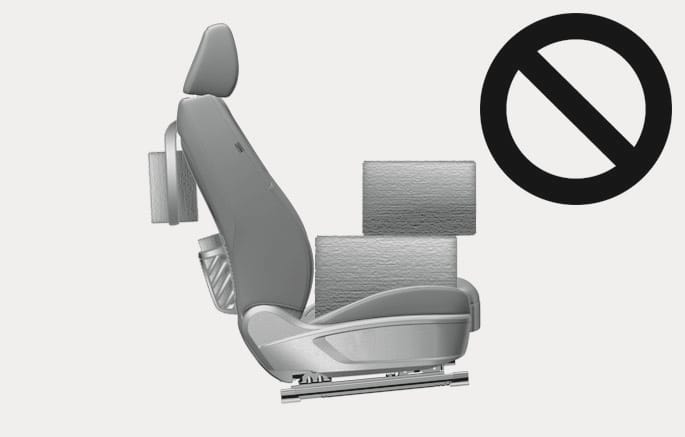

  • 무거운 물건을 동승석에 올려놓거나 등받이 포켓에 넣어두지 마십시오.

    2C_OCSWarning

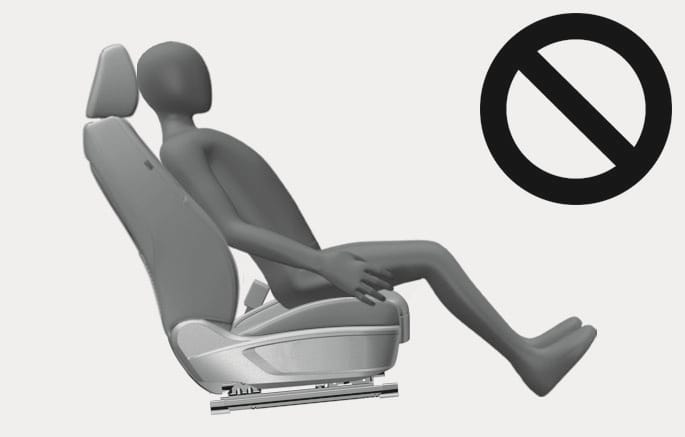

  • 엉덩이를 앞으로 빼서 앉지 마십시오.

    2C_OCSWarning_2

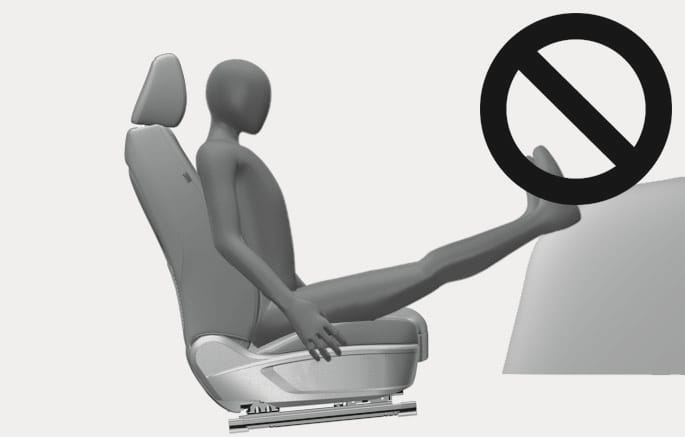

  • 다리를 크래시 패드 위에 올려놓지 마십시오.

    2C_OCSWarning_3

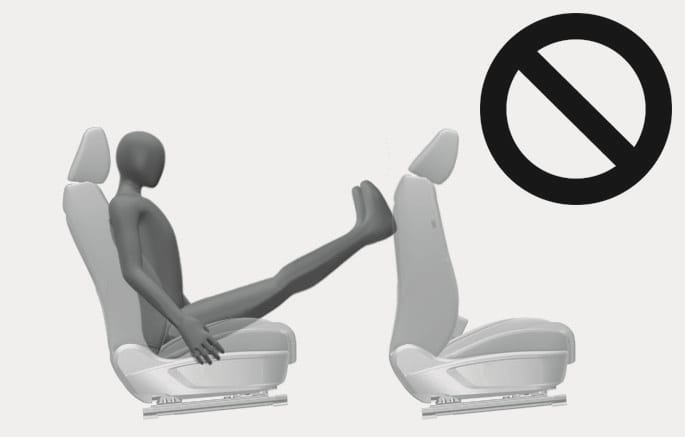

  • 뒷좌석에 앉을 때 동승석을 앞으로 굽히고 그 위에 다리를 올려놓지 마십시오.

    2C_OCSWarning_4

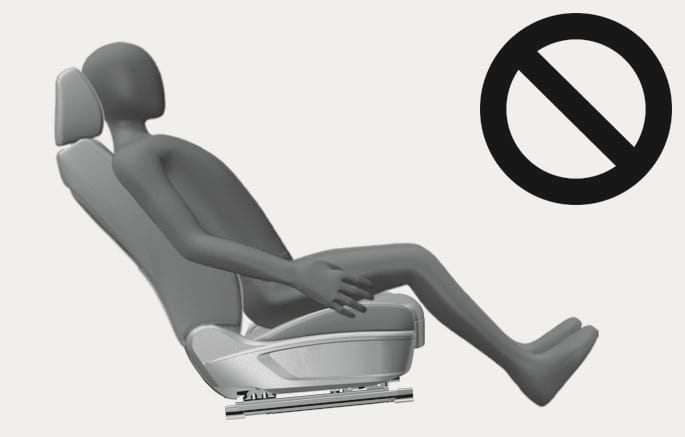

  • 동승석 등받이를 지나치게 뒤로 젖히지 마십시오.

    2C_OCSWarning_5

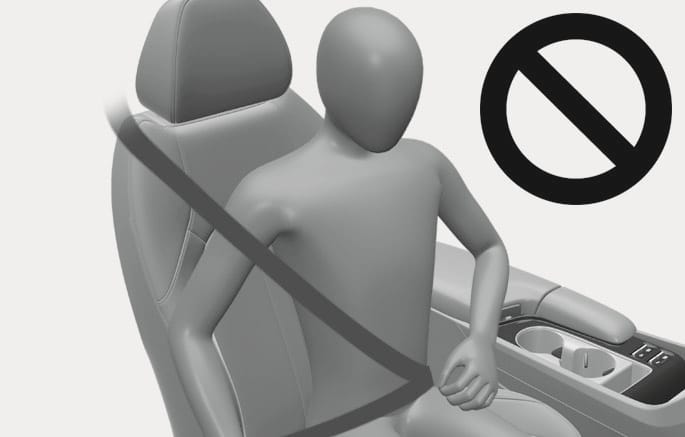

  • 좌석의 한쪽으로 치우쳐 앉지 마십시오.

    2C_OCSWarning_6

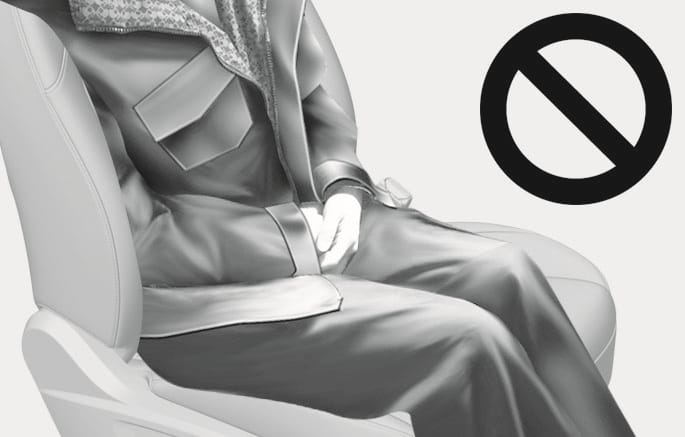

  • 스키복이나 엉덩이 보호대 등과 같은 두꺼운 옷을 입고 동승석에 앉지 마십시오.

    2C_OCSWarning_7

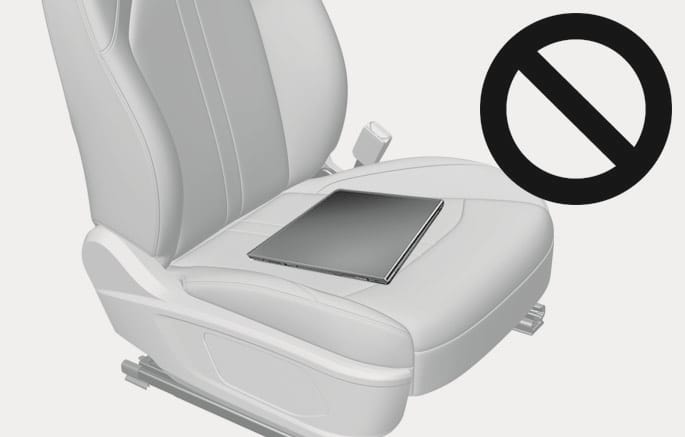

  • 노트북이나 DVD 등 전자 장비나 다량의 물통 등 전도성 물체를 동승석 시트 위에 올려놓지 마십시오.

    2C_OCSWarning_8

  • 인버터 충전기(inverter charger)를 사용하는 전자 기기(노트북, 위성 라디오 등)를 사용하지 마십시오.

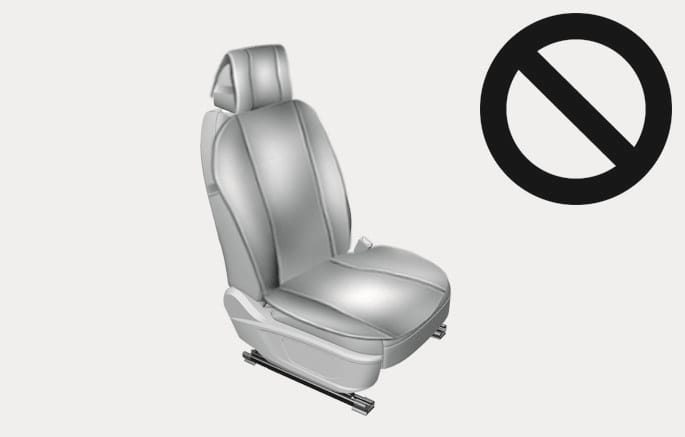

  • 동승석에 두꺼운 모포나 방석 등 시트 쿠션 표면을 덮는 시트 액세서리는 사용하지 마십시오.

    2C_OCSWarning_9

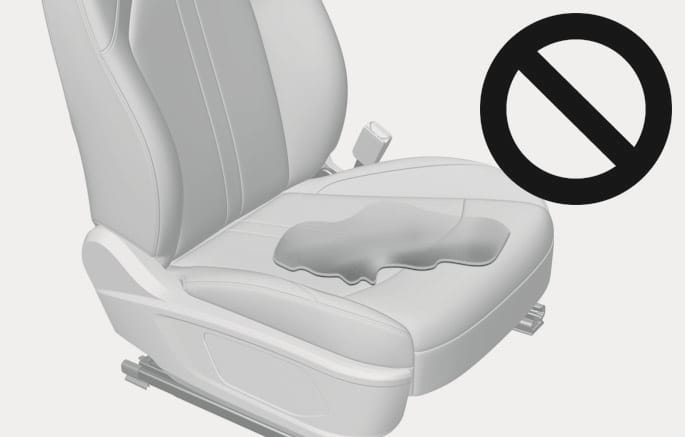

  • 동승석에 실수로 다량의 음료수 또는 물을 쏟았을 때, 에어백 경고등이 켜지거나 오작동을 일으킬 수 있으니 시트를 완전히 말리고 주행하십시오.

    2C_OCSWarning_10

  • 요철 형태의 날카로운 물건을 동승석 시트 위에 올려놓지 마십시오. 날카로운 물건에 좌석 표면 및 승객 구분 시스템(OCS)이 손상될 수 있습니다.

  • 품질이나 성능이 부적합한 좌석을 장착하거나 시트 커버를 개조한 경우, 안전 부품(에어백/안전벨트/승객 구분 센서 등)의 성능이 감소하여 예상치 못한 부상을 입을 수 있으며 전선 단선/단락에 의한 화재위험 및 전자 부품 손상에 의한 경고가 발생 될 수 있습니다. 순정부품 좌석/시트 커버는 품질과 성능을 당사가 보증하는 부품입니다.
