공조 장치용 에어 필터 교체하기

12개월마다 공조 장치용 에어 필터를 교체하십시오.

  • 대기 오염이 심한 도시나 비포장도로 등 먼지가 많은 장소를 자주 주행하는 경우 수시로 에어 필터를 점검하고 필요 시 조기에 교체하십시오.

  • 에어필터를 직접 교체할 때 다른 부품이 손상되지 않도록 주의하십시오.

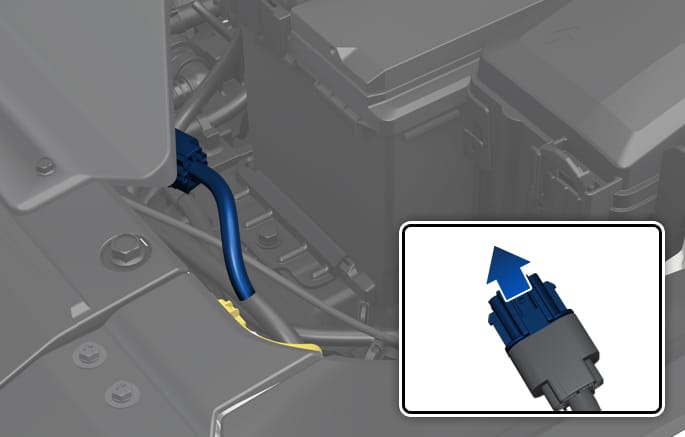

  1. 후드를 열고 우측에 위치한 외부 스피커 연결 커넥터를 분리하십시오.

    2C_AirFilterReplacementProcedure_1

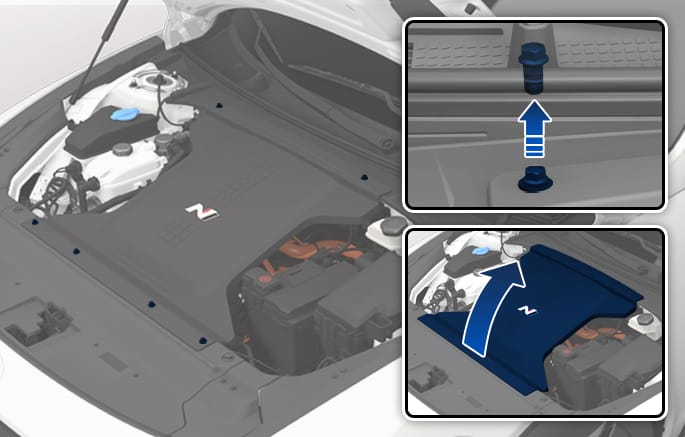

  2. 모터룸 커버의 고정용 볼트를 제거하고 모터룸 커버를 분리하십시오.

    2C_AirFilterReplacementProcedure_2

    • 안쪽에 있는 에어 필터 커버가 드러납니다.

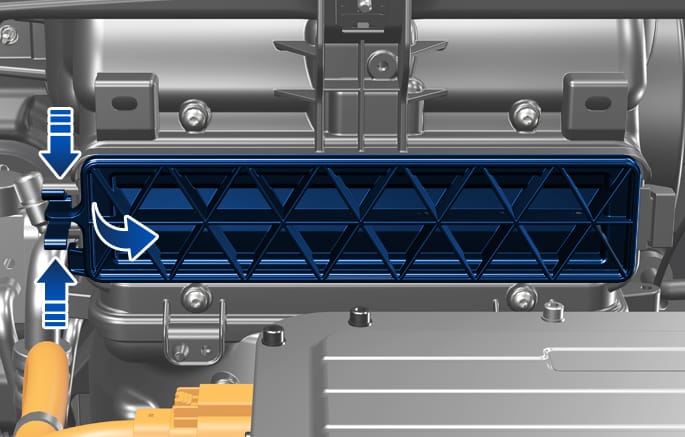

  3. 공조 장치용 에어필터 커버의 왼쪽을 누른 상태에서 잡아 당기십시오. 커버가 분리되고 필터가 나타납니다.

    2C_AirFilterReplacementProcedure_3

  4. 사용한 에어 필터를 꺼낸 후 새 에어 필터를 설치하십시오.

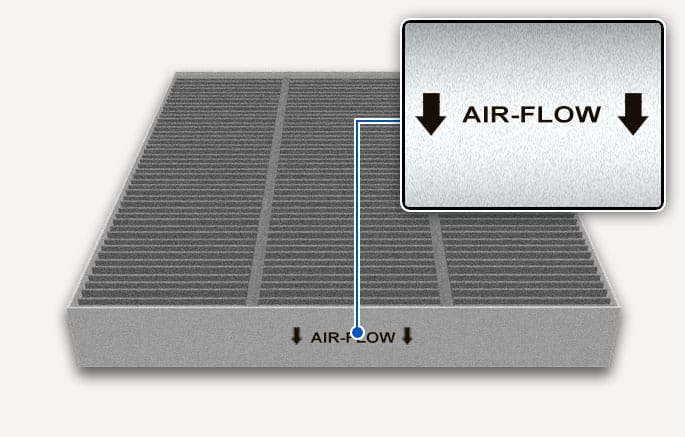

    • 화살표 표시(↓)가 아래를 향하도록 설치하십시오.

      에어 필터의 설치 방향에 주의하십시오.

      • 설치 방향이 바르지 않은 경우 소음 및 성능 저하가 발생할 수 있습니다.

      2C_AirFilterReplacementCaution

  5. 분해의 역순으로 커버를 설치하십시오.

  • 구동용(고전압) 배터리, 전기 배선에는 전류가 흐르고 있습니다. 에어필터 교체는 반드시 시동을 끄고 전원을 차단한 후 하십시오.

  • 주행 후 모터룸 커버 탈거 시 모터룸 주변이 뜨거울 수 있으니 화상에 주의하십시오.

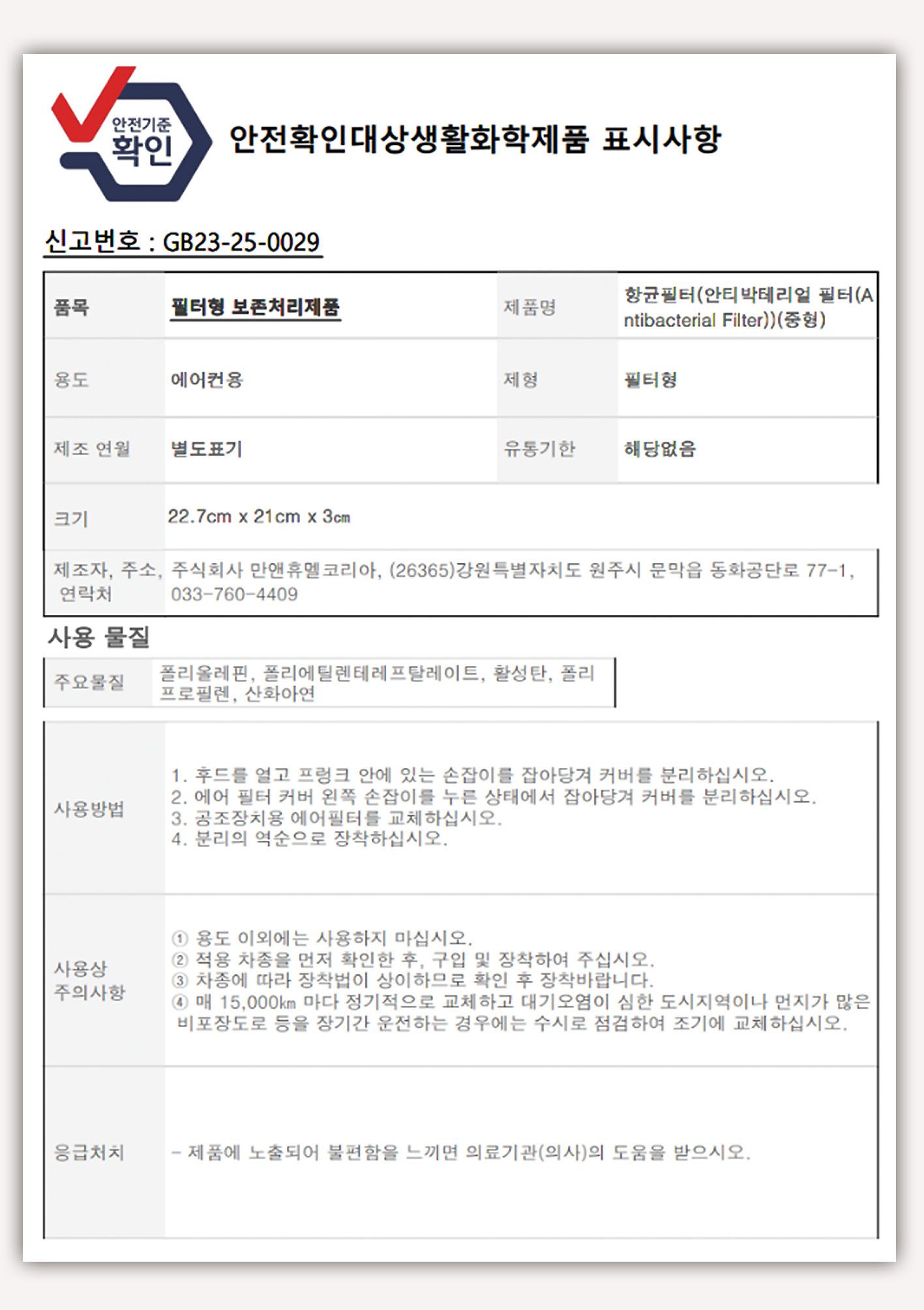

1C_LabelSubjectToSafetyConfirmation
