계측기

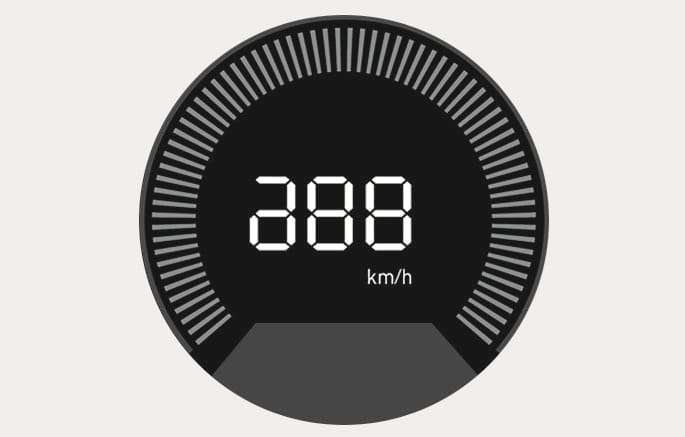

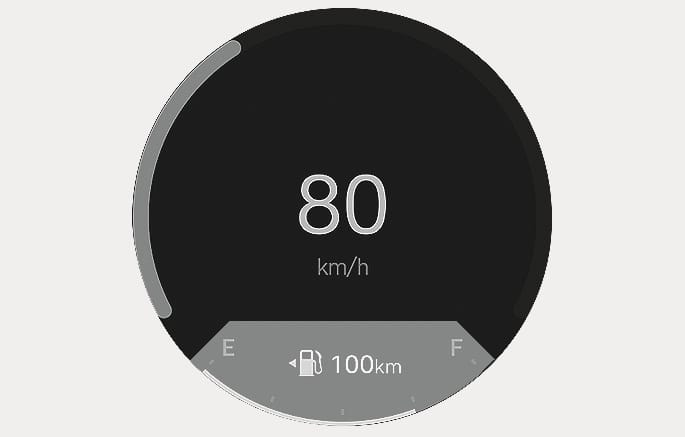

속도계
A 타입

2C_Speedmeter

B 타입

2C_Speedmeter_2

차량의 주행 속도가 표시됩니다.

주행 중인 도로의 제한 속도를 확인하여 제한 속도 이하로 운전하십시오. 특히 어린이 보호 구역을 지날 때는 30 km/h 이하로 운전하십시오.

클러스터 속도계와 내비게이션(옵션 장착 및 별도 구매품)에 표시된 속도에는 차이가 있을 수 있습니다.

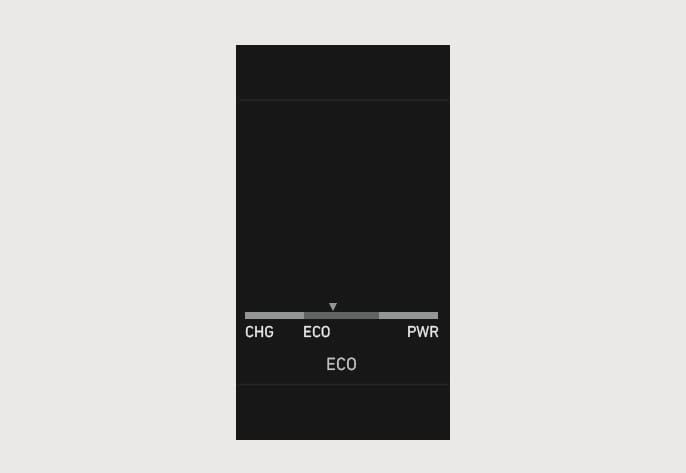

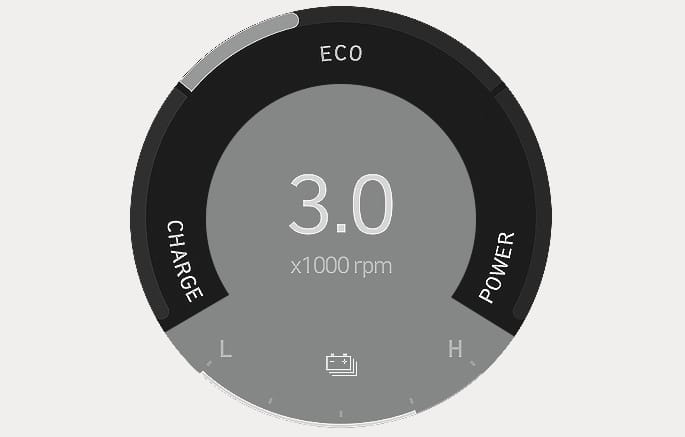

회생 제동/ECO/파워 게이지
A 타입

2C_HybridGauge

B 타입

2C_HybridGauge_2

회생 제동/ECO/파워 게이지는 주행할 때 효율적인 연비로 운전할 수 있는 영역을 클러스터에 표시하여 운전자에게 알려 줌으로써 연비 향상에 도움을 줍니다. 운전자의 주행 조건에 따라 게이지가 움직입니다.

  • 'CHARGE' 구간으로 내려올수록 감속 에너지를 전기 에너지로 많이 변환하고 있음을 표시합니다.

  • 'ECO' 구간에서 게이지가 움직이고 있으면 효율적인 경제 운전을 하고 있음을 의미하며 'POWER' 구간으로 올라갈수록 연비가 불리합니다.

클러스터 A 타입은 드라이브 모드가 ECO 모드일 경우, 클러스터 표시창에 순간연비 대신 회생 제동/ECO/파워 게이지가 표시됩니다.

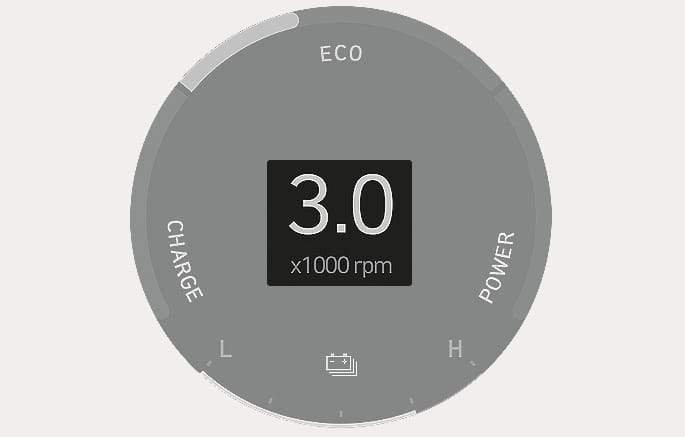

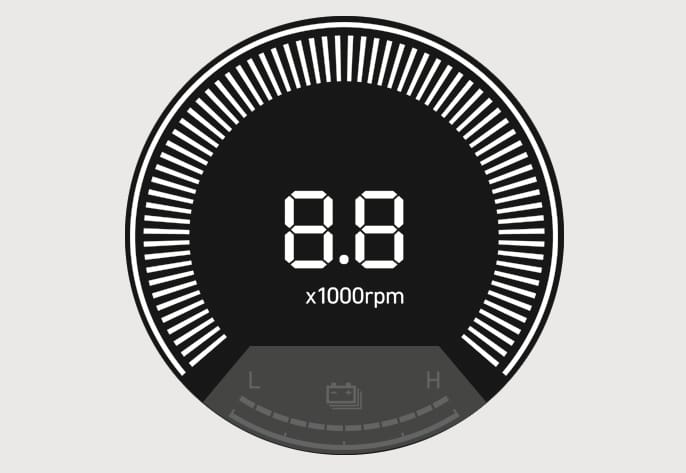

엔진 회전계
A 타입

2C_Tachometer

B 타입

2C_Tachometer_2

1분당 엔진 회전수(RPM)가 표시됩니다.

엔진의 과회전 또는 과부하를 방지하기 위해 엔진 회전계를 확인하십시오.

엔진 회전계가 적색 구간에 진입하지 않도록 하십시오. 엔진 과부하 시 엔진이 심각하게 손상될 수 있습니다.

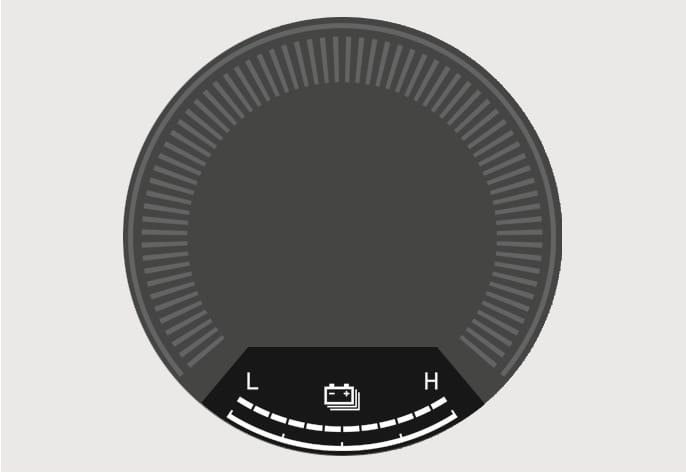

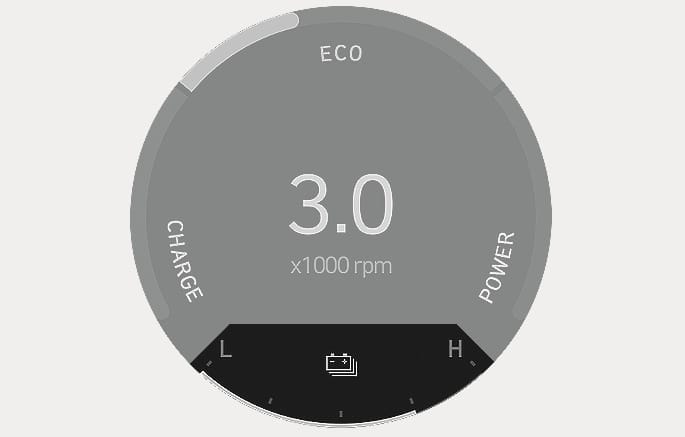

고전압 배터리 충전량 (SOC) 표시계
A 타입

2C_HighVoltageBatteryLevel

B 타입

2C_HighVoltageBatteryLevel_2

시동 'ON'인 상태에서 고전압 배터리 충전 상태를 나타냅니다.

표시계에서 'L'(Low) 위치는 고전압 배터리 잔량이 부족하여 충전이 필요한 상태이며, 'H'(High) 표시는 고전압 배터리 완전 충전 상태를 표시됩니다.

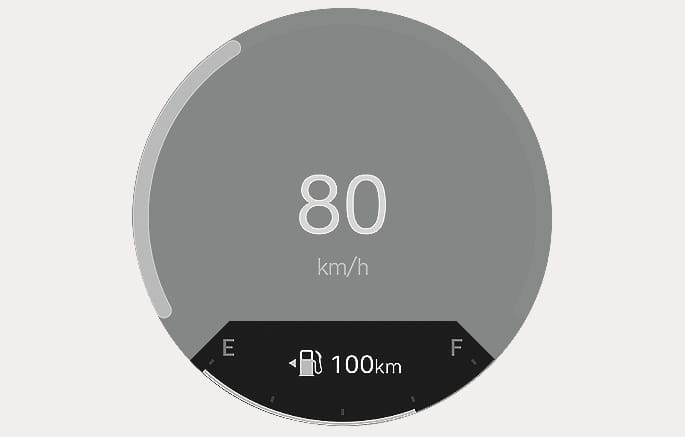

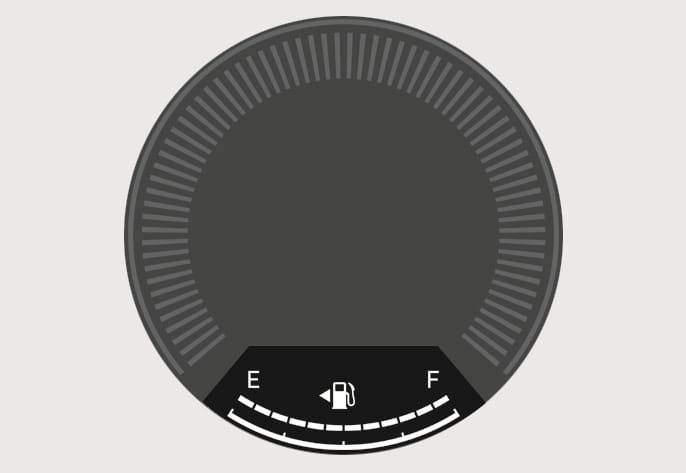

연료계
A 타입

2C_FuelGauge

B 타입

2C_FuelGauge_2

연료를 보충할 때는 반드시 엔진을 끄십시오.

  • 지정된 연료 외 다른 연료(등유, 알코올, 항공유 등)를 혼합하여 주유하거나 첨가제와 같이 검증되지 않은 연료를 주유하지 마십시오. 연료 탱크 오염, 연료 펌프 손상, 또는 연료 필터의 조기 막힘과 같은 고장이 발생할 수 있습니다.

  • 연료가 부족한 상태로 차량을 운전하지 마십시오. 연료의 미연소 또는 불완전 연소로 인해 촉매 장치가 손상될 수 있습니다.

  • 주유 중 기어가 'P'(주차) 또는 'N'(중립) 위치가 아닌 경우 주유 인식이 안되어 연료량 및 주행 가능 거리가 비정상적으로 표시될 수 있으니 주의하십시오.

  • 6 ℓ 이상 주유했을 때 연료게이지가 업데이트 됩니다.

  • 차량이 기울어진 상태에서 연료를 주입하거나 배터리 케이블을 분리한 경우 연료량을 비정상적으로 인식할 있습니다.

F

연료 주입구가 차량 좌측에 있음을 나타냅니다.

시동 'ON' 상태일 때, 연료 탱크에 남아있는 연료의 잔량이 표시됩니다. 연료계의 바늘이 'E'를 가리키기 전에 연료를 보충하고, 클러스터에 연료 부족 경고등이 켜지면 연료를 신속히 보충하십시오. 연료 잔량은 시동이 걸린 상태에서만 표시됩니다.

  • 고속 도로나 자동차 전용도로를 주행하기 전에는 연료의 양이 충분한지 연료계를 미리 확인하십시오.

  • 경사진 곳에서는 연료가 연료 탱크 한쪽으로 쏠려 연료의 잔량이 정확히 표시되지 않을 수 있습니다.

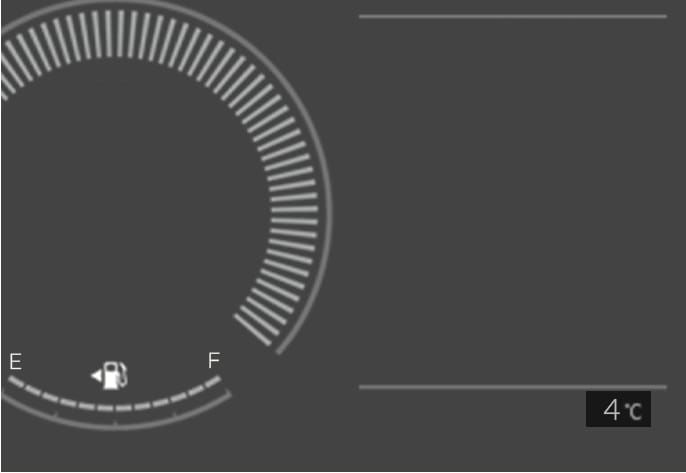

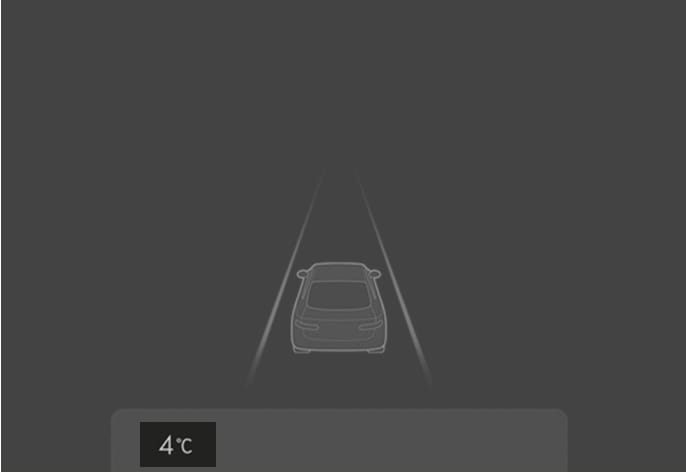

외기 온도
A 타입

2C_OutsideTemp

B 타입

2C_OutsideTemp_2

차량 외부의 온도가 표시됩니다.

  • 외기 온도 표시 장치는 일반 온도계처럼 온도가 즉시 전환되지는 않습니다.

  • 온도 단위를 변경하려면 인포테인먼트 시스템의 홈 화면에서 설정 > 일반 > 단위 설정 > 온도 단위를 차례로 선택하십시오.

  • 외기 온도 표시 단위와 히터 및 에어컨의 온도 단위가 동시에 변경됩니다.

  • 인포테인먼트 시스템은 업데이트로 변경될 수 있습니다. 자세한 내용은 인포테인먼트 시스템 웹 매뉴얼을 참고하십시오.

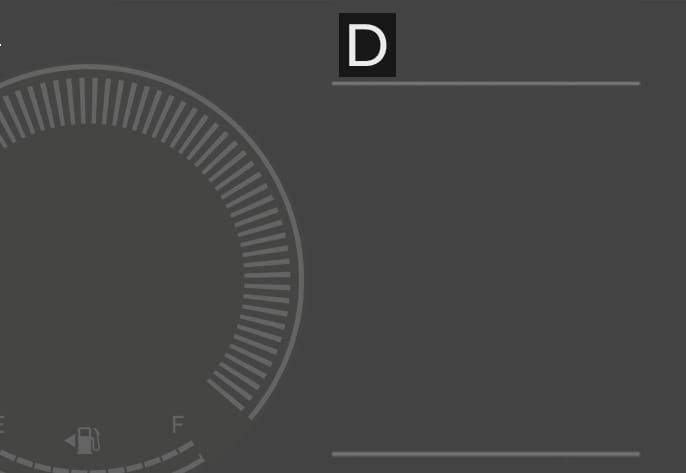

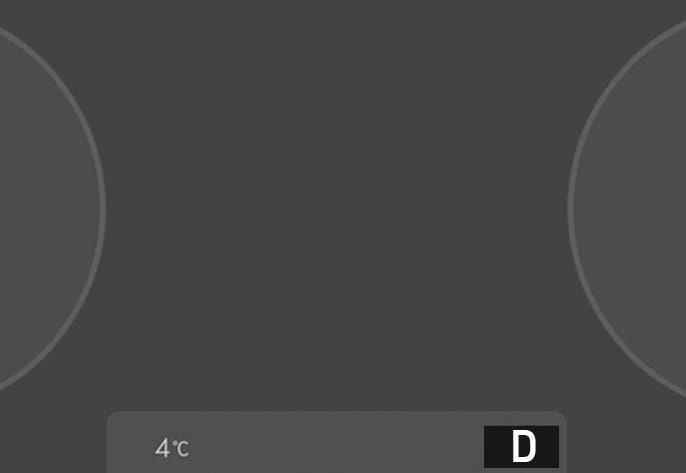

변속기 위치 표시등
A 타입

2C_ATPosition

B 타입

2C_ATPosition_2

P 버튼 및 변속 다이얼 또는 변속 레버를 조작하면 변속된 위치가 표시됩니다.

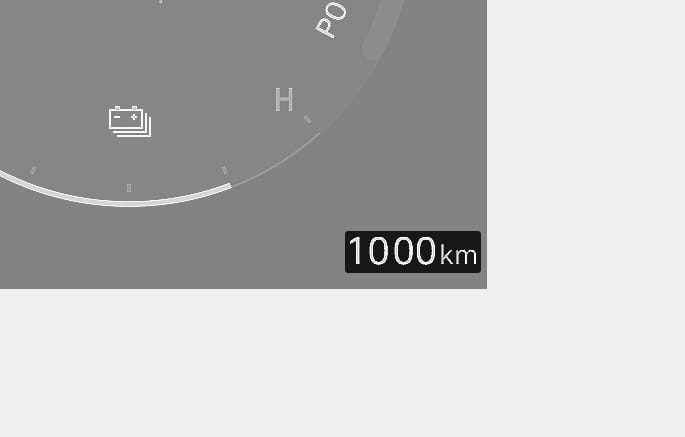

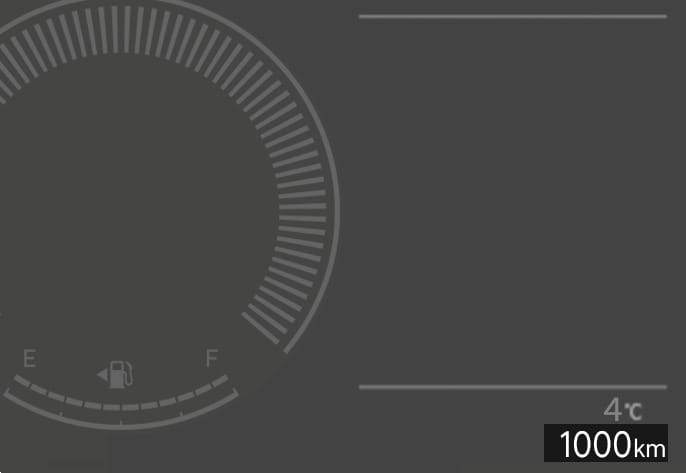

적산 거리계 (ODO)
A 타입

2C_Odometer

B 타입

2C_Odometer_2

  • 주행한 총거리가 km 단위로 표시됩니다.

  • 차량 출고 시 적산 거리계가 90 km 미만으로 표시되면 정상입니다.

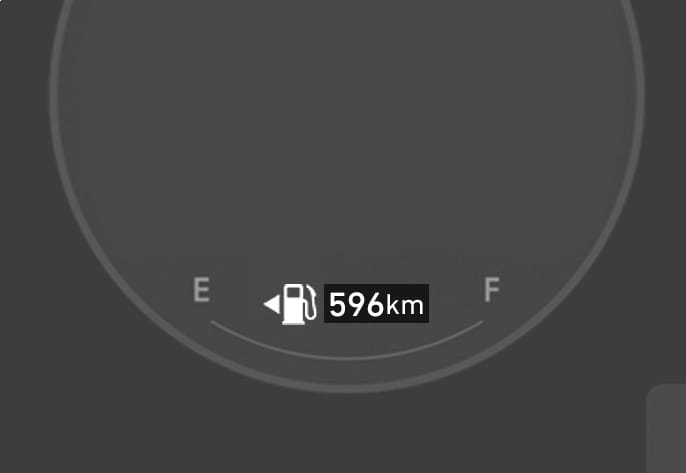

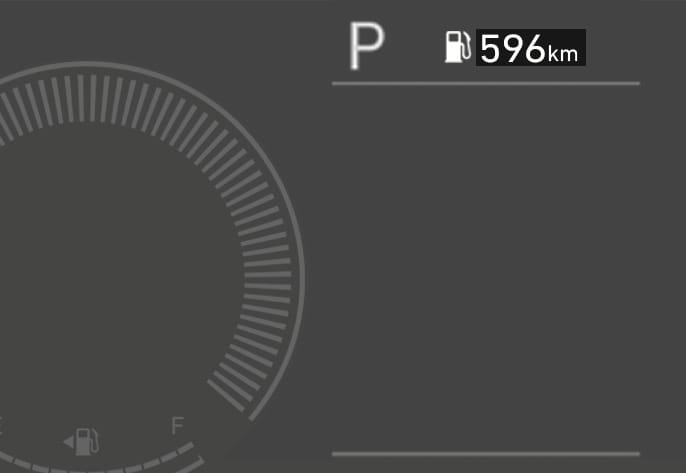

주행 가능 거리
A 타입

2C_DistanceToEmpty

B 타입

2C_DistanceToEmpty_2

남은 연료로 주행 가능한 거리가 표시됩니다.

  • 주행 가능 거리가 1 km 미만이면 '---'로 표시됩니다.

  • 6 ℓ 이상 주유했을 때 주행 가능 거리가 늘어납니다.

  • 경사가 급한 도로를 장시간 주행하거나 12V 배터리 전원 커넥터가 분리된 경우, 연료의 잔량이 정확히 인식되지 않아 주행 가능 거리가 정확하지 않을 수 있습니다.

  • 배터리 전압이 낮은 경우 연료량이 실제 잔량보다 많은 것으로 인식되어 실제 주행 가능한 거리보다 긴 거리가 클러스터에 표시될 수 있습니다.

주유 중 기어가 'P'(주차) 또는 'N'(중립) 위치가 아닌 경우 주유 인식이 안되어 연료량 및 주행 가능 거리가 비정상적으로 표시될 수 있으니 주의하십시오.

  • 주행 가능 거리는 운전 성향, 경사와 같은 도로 조건, 가속이나 감속 여부, 차량 속도 등에 따라 바뀔 수 있습니다. 따라서 클러스터에 표시되는 주행 가능 거리는 공인된 값이나 실제 주행 거리와 차이가 날 수 있습니다.

  • 주행 가능 거리는 운전자 주행 패턴이 반영되어 실제 주행 거리와 차이가 있을 수 있습니다.

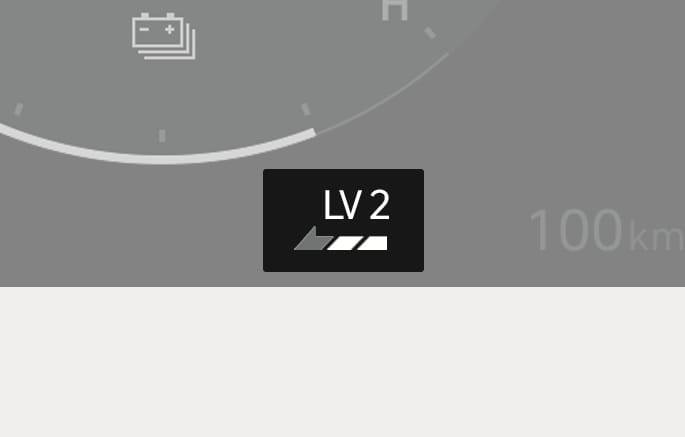

회생 제동 단계 표시등

2C_RehabilitationBrakingStepInfo

패들 시프트 조작으로 설정한 회생 제동 단계가 표시되며, 스마트 회생 시스템 작동 시 스마트 회생 시스템의 작동 상태도 표시됩니다. 자세한 내용은 6장 내 '하이브리드 운전 시스템'을 참고하십시오.
