하이브리드 에너지 흐름도

차량 주행 상태에 따른 하이브리드 시스템의 동력 전달 상태, 출발과 가속 시, 정속 주행 시, 감속 시 등 각 영역별 엔진 상태를 표시합니다.

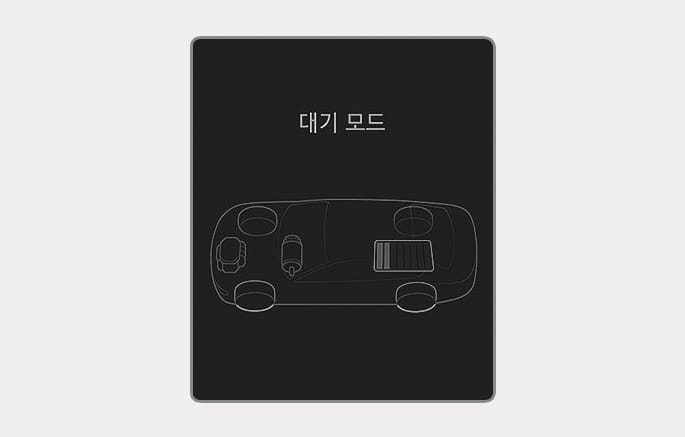

• 정지: 엔진이 정지된 경우 (에너지 흐름 없음)



  2C_HybridStop

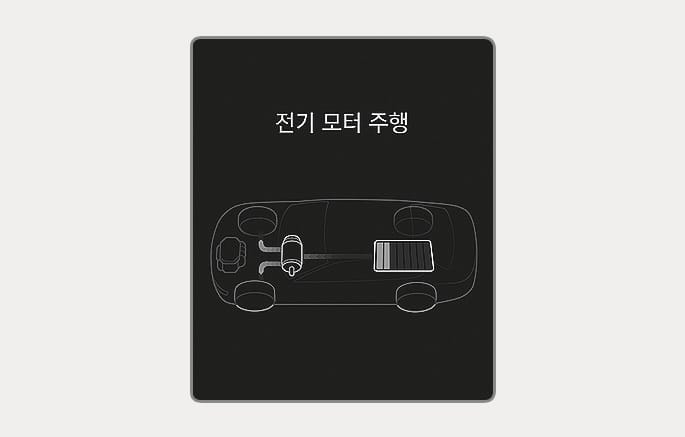

• 모터 구동: 모터의 전원으로 차량이 구동 (배터리 → 휠)



  2C_HybridMotorDrive

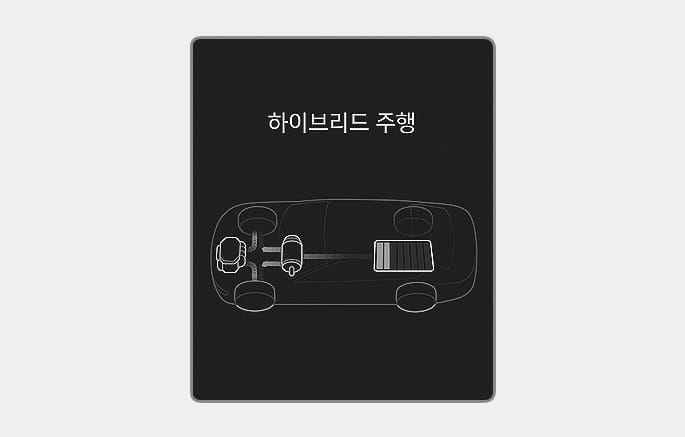

• 엔진/모터 구동: 모터 및 엔진이 차량을 구동 (배터리, 엔진 → 휠)



  2C_HybridEngineNMotorDrive

• 엔진 구동: 엔진의 힘만으로 차량이 구동 (엔진 → 휠)



  2C_HybridEngineDrive

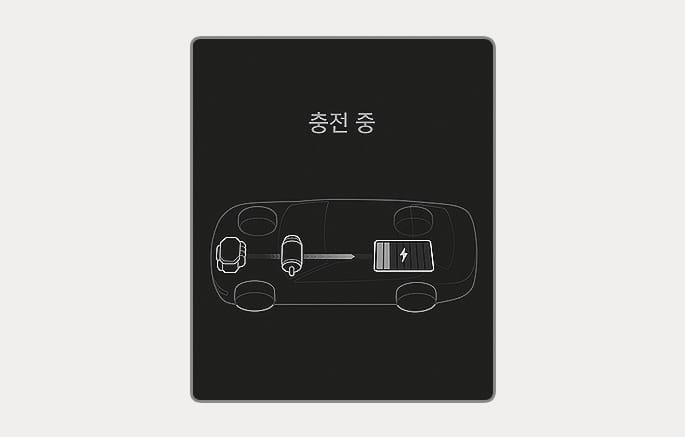

• 배터리 충전: 엔진이 하이브리드 배터리를 충전 (엔진 → 배터리)



  2C_HybridBatteryCharging

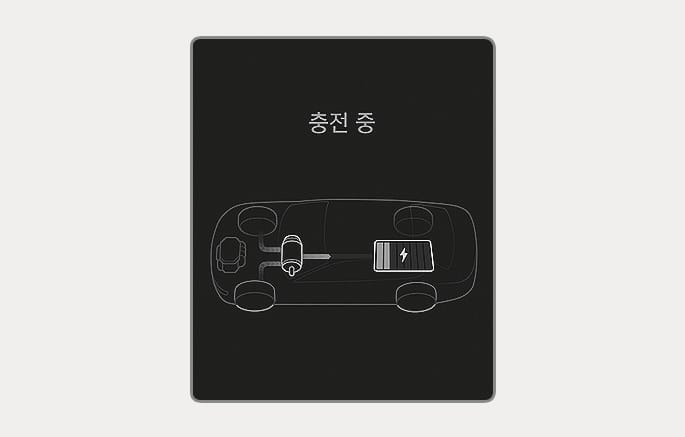

• 회생제동: 차량 감속 시 회생제동을 이용한 하이브리드 배터리 충전 (휠 → 배터리)



  2C_HybridRegenerating

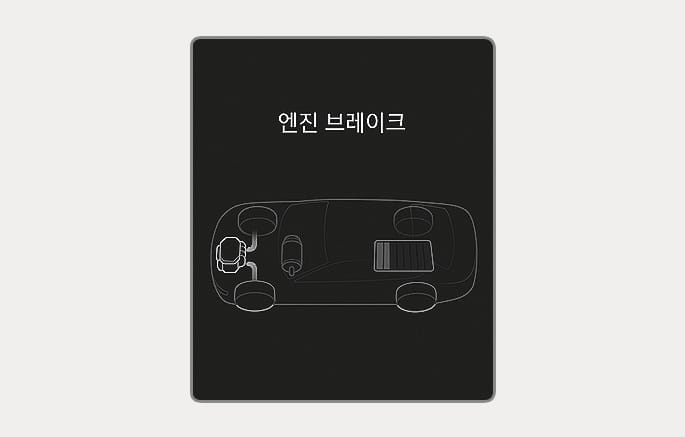

• 엔진 브레이크: 엔진 브레이크를 이용한 제동 (휠 → 엔진)



  2C_HybridEngineBrake

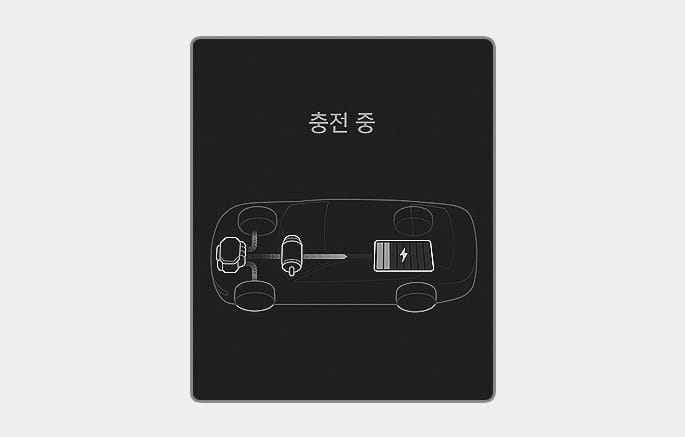

• 엔진 구동/배터리 충전: 엔진이 차량을 구동시키고 동시에 하이브리드 배터리를 충전 (엔진 → 휠/배터리)



  2C_HybridEngineDriveNCharing

• 배터리 충전/모터 주행: 엔진이 하이브리드 배터리를 충전하면서 모터에 의한 차량 주행 (엔진 → 배터리 → 휠)



  2C_HybridMotorDriveNCharing

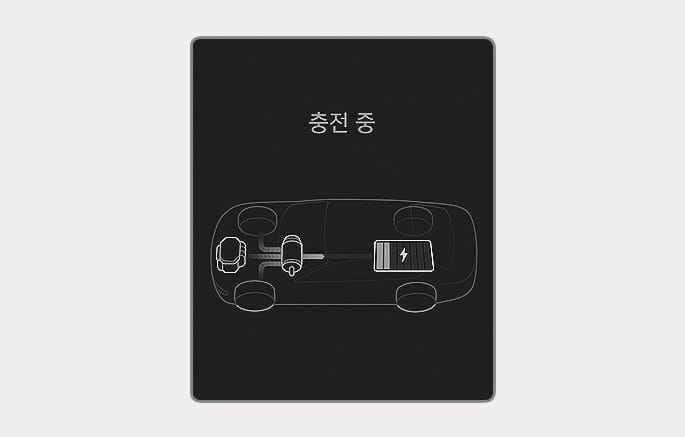

• 배터리 충전/회생 제동: 엔진/회생 제동에 의해 하이브리드 배터리 충전 (엔진/휠 → 배터리)



  2C_HybridRegeneratingCharing

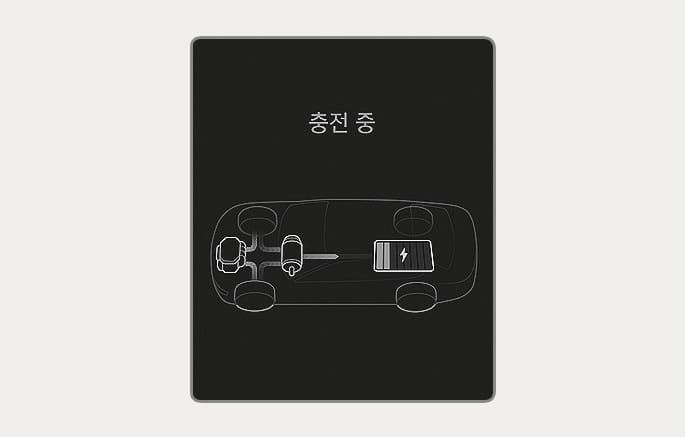

• 엔진 브레이크/회생제동: 엔진 브레이크 작동하면서 하이브리드 배터리를 충전 (휠 → 엔진/배터리)



  2C_HybridEngineBrakeRegenerating
