Fuse/Relay Panel Description

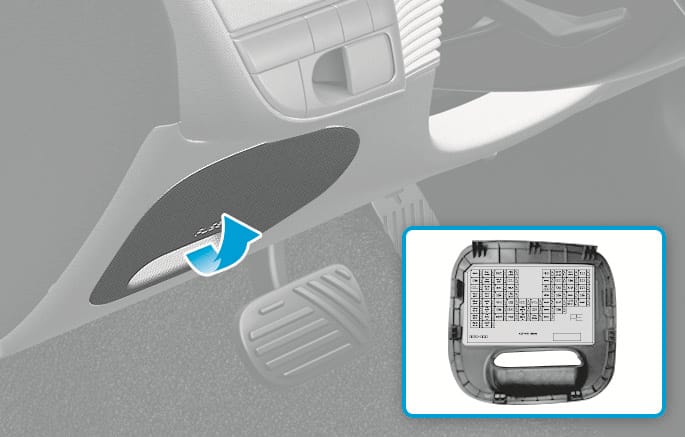

2C_InstrumentPanelFuseLabel
Inside the fuse/relay panel cover, you can find the fuse/relay label describing fuse/relay names and ratings.
Not all fuse panel descriptions in this manual may be applicable to your vehicle. When you inspect the fuse panel on your vehicle, refer to the fuse panel label.

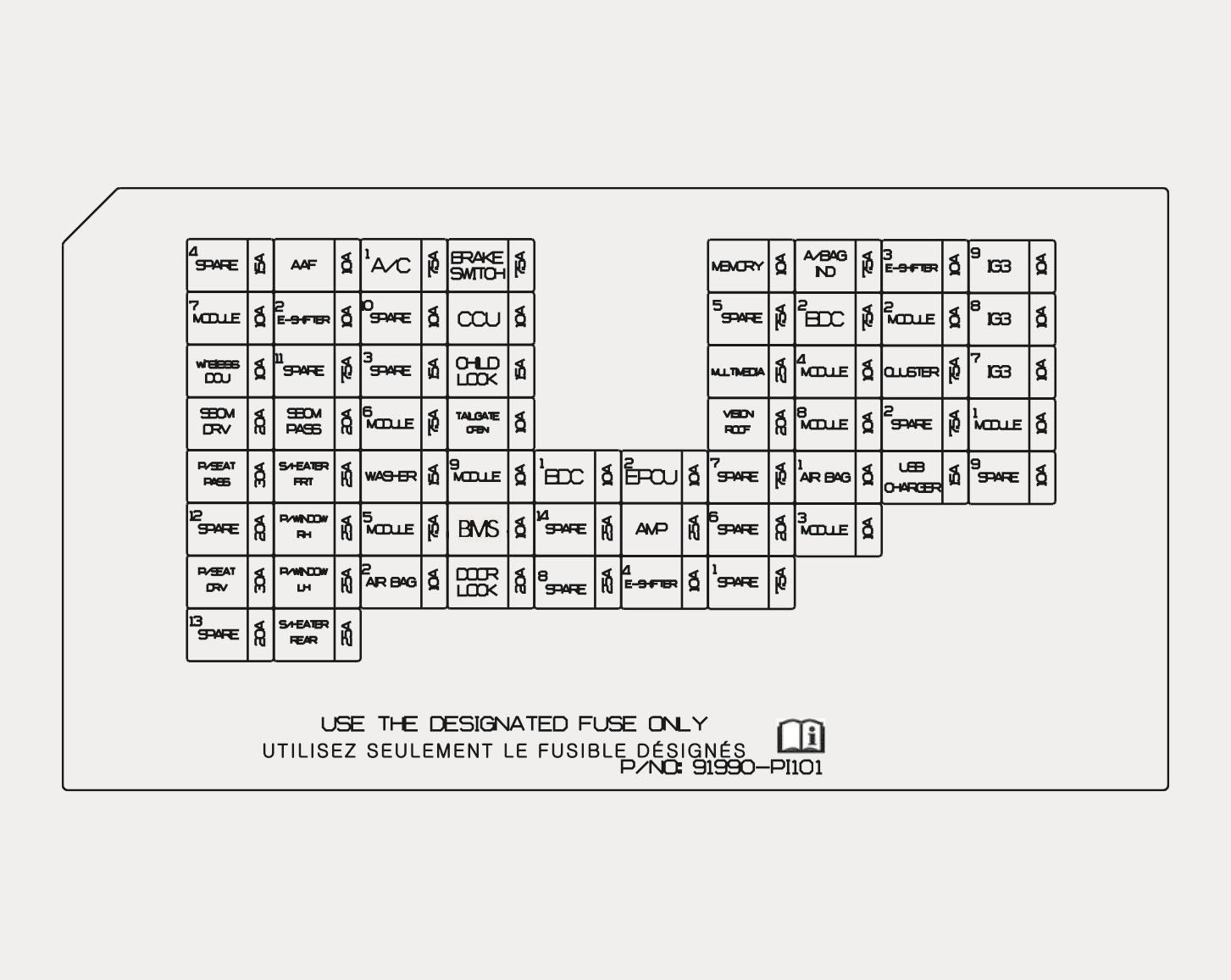

1C_InstrumentPanelFuseLabel_3
Instrument panel fuse panel
|
Fuse Name |
Fuse Rating |
Circuit Protected |
|
AAF |
10A |
AAF UNIT UPR/LH/RH |
|
A/C1 |
7.5A |
FATC |
|
BRAKE SWITCH |
7.5A |
BDC, STOP LAMP SWITCH |
|
MEMORY |
10A |
FATC, HUD UNIT, MOOD LAMP(MASTER UNIT, DOOR), WPC, USB JACK, CLUSTER, ADAS PRK ECU, BDC, ADP UNIT, REAR CORNER RADAR |
|
AIRBAG IND |
7.5A |
OVERHEAD CONSOLE PAB LAMP |
|
E-SHIFTER 3 |
10A |
SCU, SBW LEVER COMPLETE |
|
IG3 9 |
10A |
BMS, REAR INVERTER |
|
MODULE 7 |
10A |
P/WDW MAIN SW, AFCU PASS, AFCU DRV, ICC UNIT |
|
|
10A |
SBW LEVER COMPLETE |
|
CCU |
10A |
CCU |
|
BDC 2 |
7.5A |
BDC |
|
MODULE 2 |
10A |
CCU, STOP LAMP SWITCH |
|
IG3 8 |
10A |
ICCU, V2L, SEAT SW SCU, VCMS, REAR EOP, CCU |
|
WIRELESS DCU |
10A |
DCU |
Instrument panel fuse panel
|
Fuse Name |
Fuse Rating |
Circuit Protected |
|
CHILD LOCK |
15A |
REAR DOOR LATCH LH/RH |
|
MULTI MEDIA |
25A |
CCNC |
|
MODULE 4 |
10A |
ICC_UNIT, CCNC, ECM(DCM), WPC, ADP, PSM, AMP |
|
CLUSTER |
7.5A |
CLUSTER, HUD UNIT |
|
IG3 7 |
10A |
INCAR SNSR, CCNC, FATC, PTC HTR |
|
SBCM DRV |
20A |
SBCM DRIV UNIT |
|
SBCM PASS |
20A |
SBCM PASS UNIT |
|
MODULE 6 |
7.5A |
- |
|
TAILGATE OPEN |
10A |
TAILGATE LATCH |
|
VISION ROOF |
20A |
VISION ROOF ECU |
|
MODULE 8 |
7.5A |
MULTI FUNCTION SW, P/WDW MAIN SW |
Instrument panel fuse panel
|
Fuse Name |
Fuse Rating |
Circuit Protected |
|
MODULE 1 |
10A |
CCU, ADAR PRK ECU, BDC, CCNC, KEYBOARD, DCU, PE ROOM J/B P/OUTLET RLY COIL, AMP, ADP |
|
P/SEAT PASS |
30A |
P/SEAT PASS |
|
S/HEATER FRT |
25A |
FR PASS SEAT HEATER ECU |
|
WASHER |
15A |
MULTI FUNCTION SW |
|
MODULE 9 |
10A |
RAIN SNSR, HAZARD SW, MULTI FUNCTION SW, CHARGE DR, PSM, PTG UNIT |
|
BDC 1 |
10A |
UWB BLE MASTER/SLAVE, BDC, UWB REAR LH/RH, UWB FR LH/RH |
|
EPCU 2 |
10A |
RR INVERTER |
|
AIRBAG 1 |
10A |
AIRBAG CONTROL UNIT, ODS |
|
USB CHARGER |
15A |
USB CHARGER |
|
P/WINDOW RH |
25A |
FR PASS SAFETY ECU, FR PASS P/WDW SW, RR RH P/WDW SW |
|
MODULE 5 |
7.5A |
BDC |
Instrument panel fuse panel
|
Fuse Name |
Fuse Rating |
Circuit Protected |
|
BMS |
10A |
BMS |
|
AMP |
25A |
AMP |
|
MODULE 3 |
10A |
C/PAD SW, ADAS DRV ECU, FR CAMERA(W/S GLASS) ADAS PRK ECU, RR INVERTER, RR C/RADAR, SCC RADAR FR INVERTER, FR C/RADAR |
|
P/SEAT DRV |
30A |
P/SEAT DRV |
|
P/WINDOW LH |
25A |
FR DRIV SAFETY ECU, FR DRIV P/WDW SW, RR LH P/WDW SW |
|
AIRBAG 2 |
10A |
AIRBAG CONTROL UNIT |
|
DOOR LOCK |
20A |
FR DOOR ACTR DRIV/PASS RR DOOR ACTR LH/RH |
|
E-SHIFTER 4 |
10A |
SCU |
|
S/HEATER RR |
25A |
REAR SEAT RH HEATER ECU |

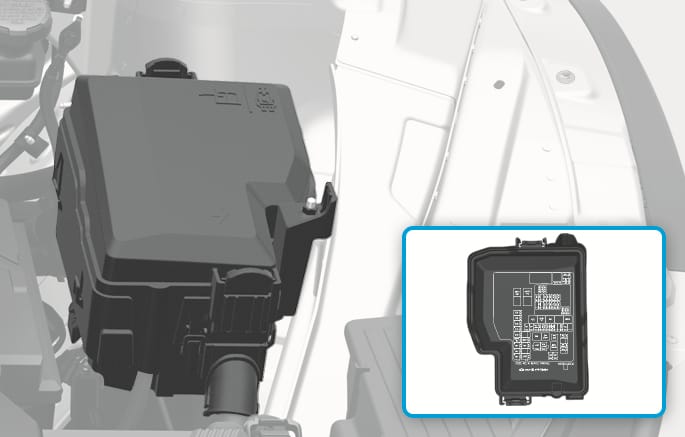

2C_EngineFuseLabel
Inside the fuse/relay panel cover, you can find the panel label describing fuse names and ratings.
Not all fuse panel descriptions in this manual may be applicable to your vehicle. When you inspect the fuse panel on your vehicle, refer to the fuse panel label.

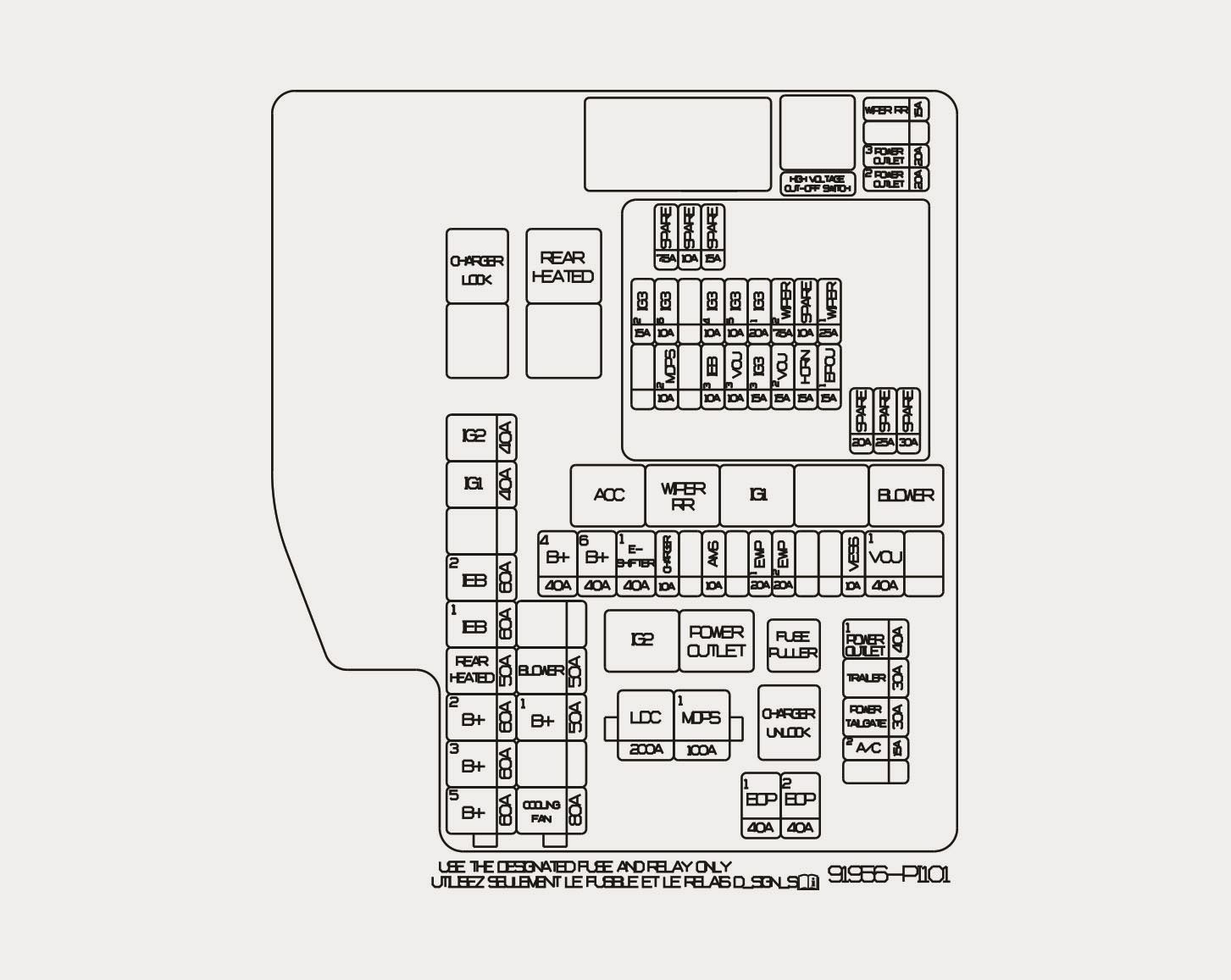

1C_EngineFuseLabel_3
Motor compartment fuse panel
|
Type |
Fuse Name |
Fuse Rating |
Circuit Protected |
|
MULTIFUSE-1 |
LDC |
200A |
P/R Junction Block (Fuse : F15, F17, F20, F21) |
|
MDPS1 |
100A |
MDPS Unit |
|
|
MULTIFUSE-2 |
IG2 |
40A |
IG2 RELAY |
|
IG1 |
40A |
ACC RELAY, IG1 RELAY |
|
|
IEB2 |
60A |
IEB Unit |
|
|
IEB1 |
60A |
IEB Unit |
|
|
RR HTD |
50A |
RR HTD RELAY |
|
|
B+2 |
60A |
PDC (FS21,FS05,FS13,FS20,FS37,FS04,FS12,FS55,FS47,FS54,FS28) |
|
|
B+3 |
60A |
PDC (FS01,FS58,FS51,FS33,FS59,FS43,FS34,FS02,FS52,FS44,FS25,FS26,FS18,FS10,FS17,FS09) |
|
|
B+5 |
60A |
PCB BLOCK |
|
|
MULTIFUSE-3 |
BLOWER |
50A |
BLOWER RELAY |
|
B+1 |
50A |
PDC (FS48,FS38,FS36,FS46,FS56,FS53,FS29,FS49) |
|
|
COOLING FAN |
80A |
COOLING FAN UNIT |
|
Type |
Fuse Name |
Fuse Rating |
Circuit Protected |
|
FUSE |
RR WIPER |
15A |
RR WIPER RELAY |
|
POWER OUTLET3 |
20A |
RR POWER OUTLET |
|
|
POWER OUTLET2 |
20A |
FR POWER OUTLET |
|
|
B+4 |
40A |
PDC (IPS9, IPS12, IPS11, IPS8, IPS10) |
|
|
B+6 |
40A |
PDC (IPS3, IPS7, IPS2, IPS6, IPS5, IPS1, IPS4) |
|
|
E-SHIFTER1 |
40A |
E-SHIFTER1 RELAY |
|
|
CHARGER |
10A |
CHARGER LOCK/UNLOCK RELAY, ICCU, VCMS |
|
|
AMS |
10A |
BATT SENSOR |
|
|
EWP1 |
20A |
EWP BATT 1 |
|
|
EWP2 |
20A |
EWP BATT 2 |
|
|
IG3 10 |
20A |
IG3 RELAY |
|
|
VESS |
10A |
VESS UNIT |
|
|
VCU1 |
40A |
VCU |
|
|
POWER OUTLET1 |
40A |
P/OUTLET RELAY |
|
|
TRAILER |
30A |
TRAILER |
|
|
POWER TAILGATE |
30A |
POWER TAILGATE MODULE |
|
|
A/C2 |
15A |
A/C CONTROL MODULE |
|
|
EOP1 |
40A |
RR EOP |
|
|
EOP2 |
40A |
FRT EOP |
|
Type |
Fuse Name |
Fuse Rating |
Circuit Protected |
|
PCB BLOCK FUSE |
IG3 2 |
15A |
VCU |
|
IG3 6 |
10A |
COOLING FAN, FRT EOP |
|
|
IG3 4 |
10A |
COOL VALVE, FRT INVERTER, EWP1, EWP2, E_COMP |
|
|
IG3 5 |
10A |
3WAY VALVE |
|
|
IG3 1 |
20A |
PDC (FS24,FS16,FS08) |
|
|
WIPER2 |
7.5A |
FRT WIPER MOTOR |
|
|
WIPER1 |
25A |
FRT WIPER MOTOR |
|
|
MDPS 2 |
10A |
MDPS |
|
|
IEB 3 |
10A |
IEB UNIT |
|
|
VCU 3 |
10A |
VCU |
|
|
IG3 3 |
15A |
RR PE EWP |
|
|
VCU 2 |
15A |
VCU |
|
|
HORN |
15A |
HORN RELAY |
|
|
EPCU 1 |
15A |
FRT INVERTER |
