엔진룸 퓨즈박스

블레이드 타입/카트리지 타입 퓨즈

  1. 시동을 끄십시오.

  2. 모든 전기 장치 스위치를 끄십시오.

  3. 잠금쇠를 누른 후 커버를 분리하십시오.

  4. 작동하지 않는 전기 장치의 퓨즈를 점검하여 단선 되었으면 엔진룸 퓨즈 박스에 설치된 퓨즈 교체용 클립(퓨즈 뽑개)으로 제거하십시오.

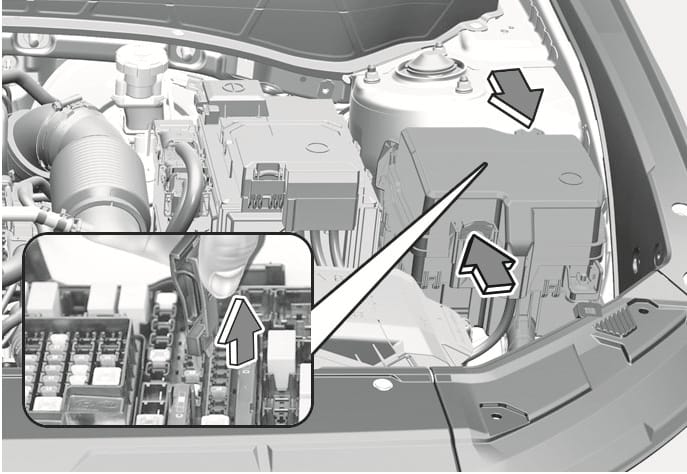

    블레이드 타입
    2025 현대 투싼 엔진룸 퓨즈박스 블레이드 타입 퓨즈 교체 이미지입니다. 엔진룸 내 퓨즈박스 커버의 잠금쇠를 눌러 커버를 분리하는 과정을 화살표로 나타내고 있습니다. 좌측 하단 확대된 상세도에는 퓨즈 교체용 클립을 사용하여 퓨즈를 위쪽으로 뽑아내는 모습을 굵은 화살표로 안내하고 있습니다. 퓨즈박스 커버를 분리하고 퓨즈를 안전하게 제거하는 기능을 설명합니다.

    2C_EngineRoomFuseReplacement

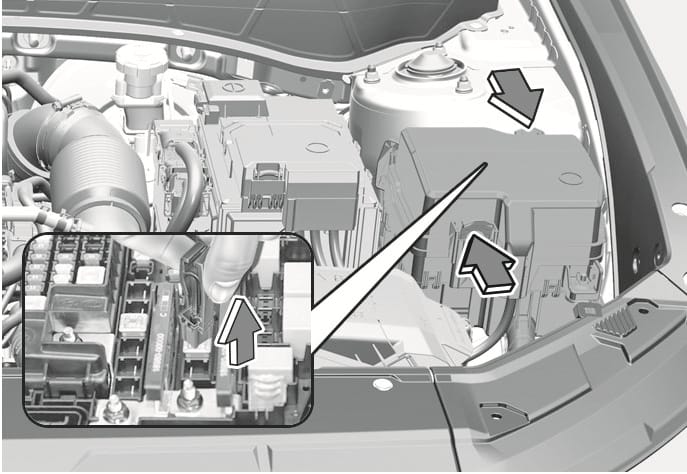

    카트리지 타입
    2025 현대 투싼 엔진룸 카트리지 타입 퓨즈 교체 이미지입니다. 엔진룸 우측 퓨즈 박스 위치를 화살표로 안내하며, 상세도에는 퓨즈 뽑개를 이용해 퓨즈를 위쪽 화살표 방향으로 들어 올리는 모습이 묘사되어 있습니다. 도구를 사용하여 손상된 퓨즈를 안전하게 제거하고 교체하는 기능을 설명합니다.

    2C_EngineRoomFuseReplacement_3

  5. 동일한 용량의 예비 퓨즈를 손으로 단단히 꽂으십시오.

  6. 커버를 다시 장착하십시오.

    블레이드 타입의 예비 퓨즈는 엔진룸 퓨즈 박스에 일부 설치되어 있으나, 없는 경우에는 차량 작동과 관계 없는 장치(오디오 등)에 꽂힌 동일 용량의 퓨즈를 사용하십시오.

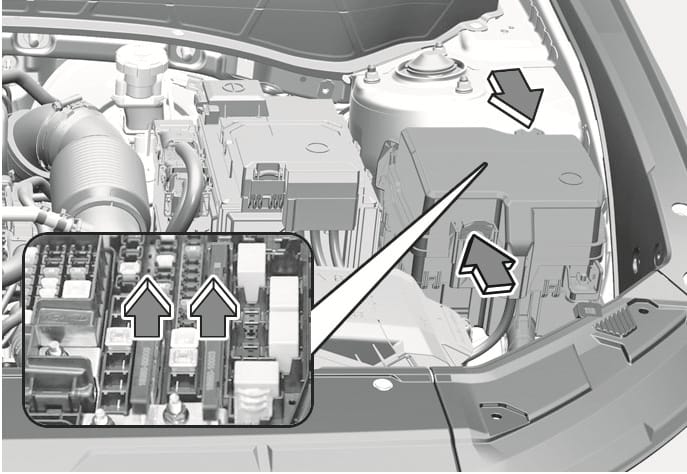

멀티 타입 메인 퓨즈
2025 현대 투싼 멀티 타입 메인 퓨즈 이미지입니다. 엔진룸 내 퓨즈 박스의 위치와 이를 확대한 상세도를 보여줍니다. 상세도에는 위쪽을 가리키는 굵은 화살표가 퓨즈의 체결 위치를 지시하고 있습니다. 볼트나 너트로 고정된 멀티 타입 퓨즈의 장착 위치를 확인하는 기능을 설명합니다.

2C_MultiTypeMainFuse

멀티 타입 퓨즈는 볼트나 너트로 고정되어 있습니다. 임의로 분해 또는 조립하지 말고 당사 직영 하이테크센터나 블루핸즈에서 정비를 받으십시오. 불완전한 체결 및 잘못된 조립 토크는 전자 장치의 오작동이나 화재를 일으킬 수 있습니다.

엔진룸 퓨즈 박스 커버는 '딸깍' 소리가 날 때까지 닫아 확실하게 장착하십시오. 커버가 바르게 장착되지 않으면 수분이 유입되어 전자 장치 작동에 이상이 생길 수 있습니다.
