퓨즈/릴레이 라벨

실내

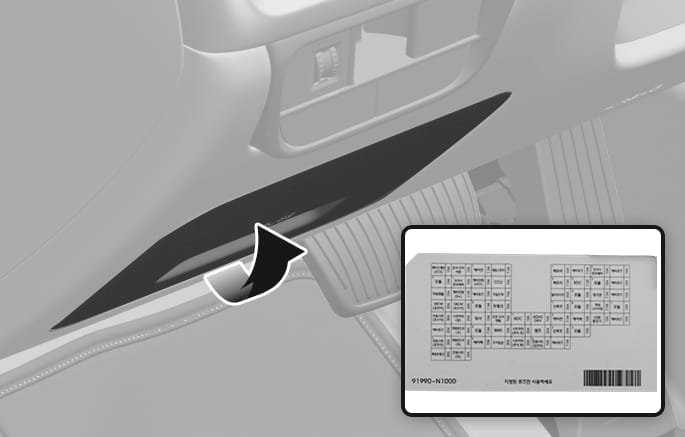

2025 현대 투싼 실내 퓨즈 및 릴레이 라벨 이미지입니다. 운전석 대시보드 하단에 위치한 퓨즈 박스 커버를 검은색 화살표 방향으로 당겨 여는 모습과, 커버 안쪽에 부착된 퓨즈 배치도 라벨의 상세 이미지가 포함되어 있습니다. 실내 퓨즈 박스의 위치와 퓨즈 정보를 확인하는 방법을 설명합니다.

2C_InstrumentPanelFuseLabel

운전석 퓨즈 박스 라벨

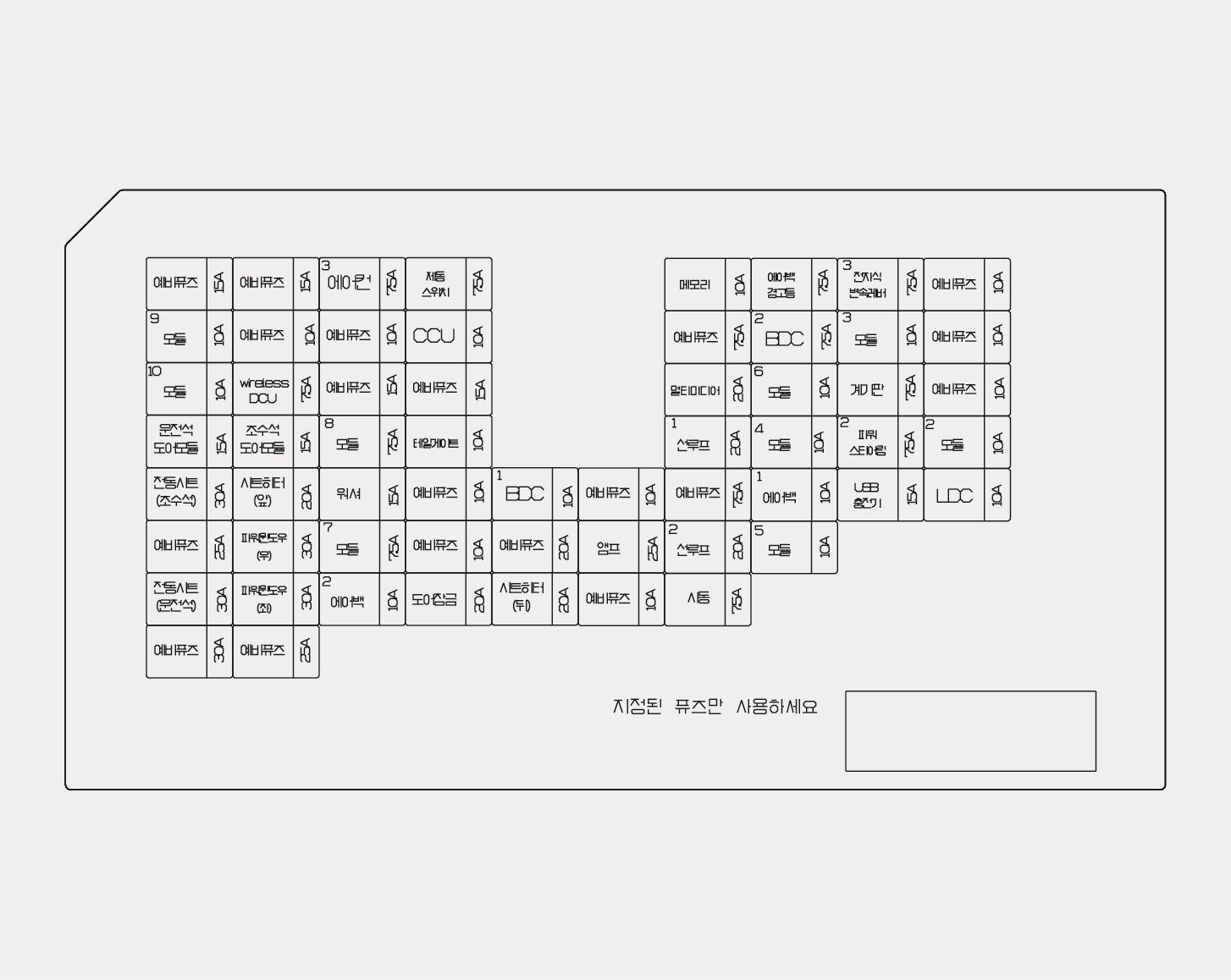

2025 현대 투싼 운전석 퓨즈 박스 라벨 이미지입니다. 예비퓨즈, 에어백, 시동, 도어잠금 등 각 퓨즈의 명칭과 10A, 15A, 20A 등의 용량이 격자 모양으로 상세하게 표기되어 있습니다. 운전석 퓨즈의 정확한 위치와 규격 용량을 확인하는 기능을 설명합니다.

1C_InstrumentPanelFuseLabel_2

퓨즈의 용량 및 명칭은 차량에 따라 다를 수 있으므로 퓨즈/릴레이 박스 커버 안쪽에 부착된 퓨즈 라벨을 참고하십시오.

엔진룸

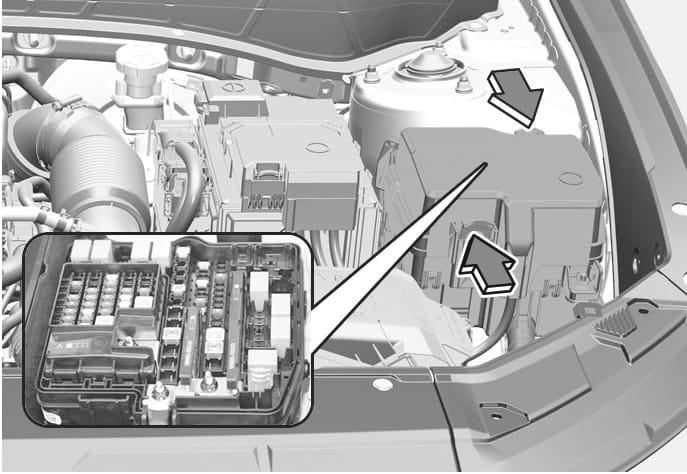

2025 현대 투싼 엔진룸 퓨즈 박스 위치 및 내부 상세 이미지입니다. 엔진룸 우측에 위치한 퓨즈 박스를 보여주며, 화살표가 커버의 잠금 장치를 조작하는 위치를 지시하고 있습니다. 좌측 하단의 확대된 상세도는 커버를 열었을 때 내부에 장착된 퓨즈와 릴레이의 배열 상태를 보여줍니다. 엔진룸 퓨즈 박스의 위치를 찾고 내부 구성을 확인하는 기능을 설명합니다.

2C_EngineFuseLabel

엔진룸 퓨즈 박스 라벨

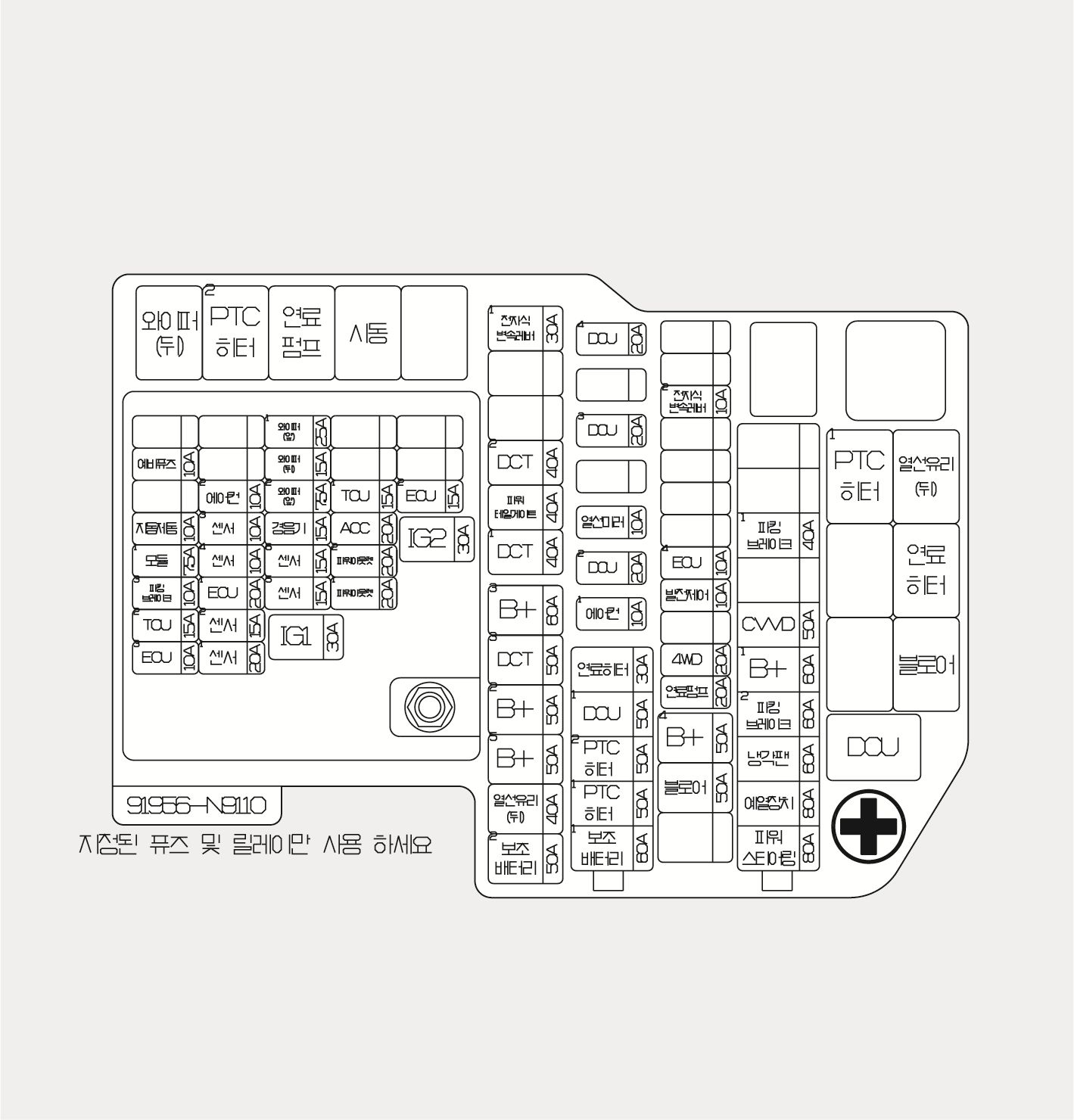

2025 현대 투싼 엔진룸 퓨즈 박스 라벨 이미지입니다. 와이퍼, 시동, ECU 등 각 퓨즈와 릴레이의 위치 및 용량이 격자 형태로 표기되어 있으며, 하단에는 지정된 부품 사용을 권장하는 문구가 있습니다. 엔진룸 퓨즈의 배치와 규격을 확인하는 기능을 설명합니다.

2C_EngineFuseLabel_2

퓨즈의 용량 및 명칭은 차량에 따라 다를 수 있으므로 퓨즈/릴레이 박스 커버 안쪽에 부착된 퓨즈 라벨을 참고하십시오.
