수동 재생

짧은 거리의 반복 운행, 장시간 공회전 또는 장거리 저속 운행 등 차량의 주행조건에 따라 배기가스 온도가 낮아 매연이 자동으로 제거되지 않을 수 있으므로 일정량 이상 매연이 포집되면 수동 재생을 해야 합니다.

수동 재생 중에는 수동 재생 표시등이 점멸됩니다.

차량 운행 중 매연 필터 장치(DPF) 수동 재생 표시등( )(호박색)이 점등될 때에는 스위치를 눌러 수동 재생을 진행해야 합니다.

수동 재생 알림 화면

매연 필터(DPF) 수동 재생이 필요하면 다음과 같이 멀티 디스플레이에 표시됩니다.

  • 1 단계:

    • 화면에 “매연필터(DPF) 재생을 권장합니다” 문구가 표시 되면 수동 재생 절차에 따라 재생을 진행하십시오.

    • 수동 재생이 완료되면 “매연필터(DPF) 재생이 완료되었습니다” 문구가 표시됩니다.

  • 2 단계:

    • 1 단계에서 매연 필터(DPF) 수동 재생을 진행하지 않으면 “매연필터(DPF)를 신속히 재생하세요” 문구로 바뀌어 알려 줍니다. 절차에 따라 신속히 수동 재생을 진행하십시오.

    • 수동 재생이 완료되면 “매연필터(DPF) 재생이 완료되었습니다” 문구가 표시됩니다.

    수동 재생을 진행하지 않으면 매연 필터(DPF)에 많은 양의 수트(SOOT, 검댕)가 포집되어 수동 재생 스위치로 진행을 할 수 없으며 반드시 당사 직영 하이테크센터 또는 블루핸즈를 방문하여 매연 필터(DPF) 재생을 진행해야 합니다.

  • 3 단계:

    • 2 단계에서 매연 필터(DPF) 수동 재생을 실시하지 않으면 멀티 디스플레이 화면에 “정비소에서 매연필터(DPF)를 점검하세요” 문구가 표시됩니다.

      당사 직영 하이테크센터 또는 블루핸즈에서 점검하십시오.

수동 재생 방법

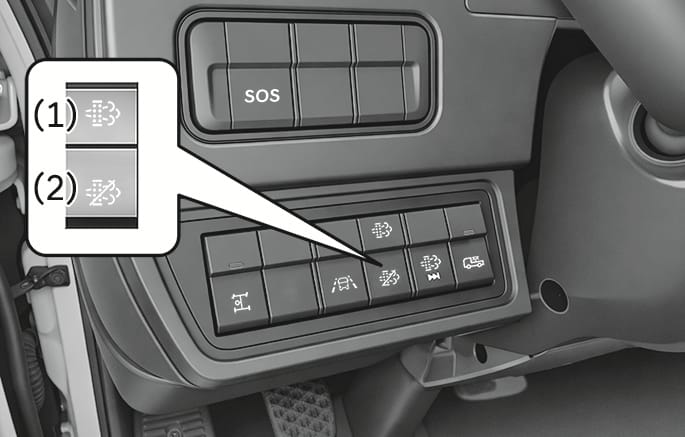

2C_LQT050228K

  1. 안전한 장소에 차량을 정차하십시오.

  2. 변속 기어를 중립으로 하고 주차 브레이크를 확실하게 작동하십시오.

  3. 엔진 공회전 상태에서 엔진이 충분히 예열 (수온 65℃ 이상)되어 있을 때 수동 재생을 시작해 주십시오.

    엔진이 충분히 예열되지 않으면 수동 재생이 진행되지 않을 수 있습니다.

  4. 매연 필터 장치(DPF) 수동 재생 스위치를 3초 이상 누르고 있으면 매연 필터 장치(DPF) 수동 재생 표시등( )(호박색)이 점멸하면서 재생이 진행됩니다.

  5. 엔진 회전수( ~ 1300rpm) 상승과 함께 통상 20~40분간 재생을 진행하며 재생이 완료되면 표시등이 꺼집니다.

  • 재생 진행 중에 스위치를 일정 시간 이상 눌러 임의로 수동 재생을 중지한 경우 매연 필터 장치(DPF)의 보호를 위해 약 60초 정도 엔진 공회전 수보다 높은 회전수를 유지한 후 정상적인 공회전 수로 되돌아갑니다.

  • 매연 필터 장치(DPF)의 보호를 위해 재생이 완료될 때까지 임의로 중지하지 말고 기다려주십시오.

  • 수동 재생 시에는 엔진을 충분히 예열 후 실시하십시오.

  • 도장 되어있는 노면에서 재생을 진행하면 고온의 배기가스에 의해 노면이 변색될 수 있습니다.

  • 엔진 이상으로 수리 시, 매연 필터 장치(DPF) 이상 유무를 반드시 확인하고, 정비 후 수동 재생을 진행하십시오.

  • 수동 재생 중에는 엔진 회전수가 상승하며, 소요시간은 매연 필터 장치(DPF) 내의 수트(SOOT, 검댕)량에 따라 최대 1시간 정도 소요됩니다.

  • 수동 재생 표시등( )과 엔진 경고등( )이 동시에 점등된 상태에서 수동 재생 스위치를 눌러도 재생이 진행되지 않으면 반드시 당사 직영 하이테크센터 또는 블루핸즈에서 점검을 받고 진단 장비를 이용하여 수동 재생을 진행해야 합니다.

  • 밀폐된 공간에서 수동 재생 시 배출가스가 차량 내부로 들어올 수 있으며 배출가스에 중독될 위험이 있습니다. 반드시 통풍이 잘되는 곳에서 진행하십시오.

  • 수동 재생 진행 중에는 고열(600℃ 이상)이 발생하여 배출가스나 배기관에 의해 발화될 수도 있습니다. 반드시 실외에서 주변 인화물 여부(낙엽, 잔디, 건초, 종이, 오일, 연료 잔여물 등)를 확인 후 진행하십시오.

  • 위험물 운송 차량의 경우, 위험물 작업 시나 작업공간 내에서 수동 재생을 하지 마십시오. 화재의 위험이 있습니다.
