WL_WVG-97

헤드라이트의 원등을 작동하면 켜집니다.

WL_WAE-202

방향지시등 스위치를 작동하면 선택된 방향에 따라 방향지시등과 함께 점멸 됩니다.

비상 경고등이 작동되는 경우 좌·우측 표시등이 동시에 점멸됩니다.

방향전환 표시등의 점멸회수가 빠르거나 늦을 때에는 전구의 단선이나 접지 불량 일 수 있으므로 점검하십시오.

WL_941J01

예열 플러그의 예열상태를 표시합니다.

• 시동 스위치를 「ON」하면 점등되고 예열 플러그의 예열이 완료되면 소등됩니다. 표시등이 소등된 후 엔진 시동을 거십시오.

• 엔진 냉각수의 온도에 따라 예열 표시등이 소등되는 시간이 다릅니다.

• 엔진 시동 후 차량 주행 중에 지속적으로 예열 표시등이 점멸하는 경우에는 차량 주행(자동 변속기 차량)에 이상이 발생할 수 있으므로 당사 직영 하이테크센터 또는 블루핸즈에서 점검 및 정비를 받으십시오.

WL_OCN028020

엔진의 정상적인 작동을 제어하는 엔진 전자 제어 장치에 관계되는 각종 센서 또는 엑츄에이터의 기능에 이상이 있을 때 점등됩니다. 중대한 고장으로 인한 경고등의 점등의 경우, 시스템 보호를 위해 엔진의 출력이 제한될 수 있습니다. 주행 중에 점등되면 가능한 빨리 당사 직영 하이테크센터 또는 블루핸즈에서 정비하십시오.

일반적으로 견인은 하지 않아도 되나, 가능한 빨리 정비를 받으십시오. 단, 일부 엔진 제어 장치 고장시에는 엔진이 시동되지 않을 수도 있으니 이때에는 견인하십시오.

WL_WBH-06

배기가스 제어장치에 이상이 발생하면 OBD 경고등이 점등 또는 점멸합니다.

단, 키 ON시 약 5초 간격으로 1회씩 점멸하는 현상은 정상입니다.

* OBD : ON BOARD DIAGNOSIS

WL_SQT-010

PTO(동력인출 장치)가 작동시 점등됩니다.

자세한 내용은 「동력 인출(PTO) 장치 스위치」를 참조하십시오.

WL_SQZFC-012_1

작업등 스위치 「ON」시 점등됩니다.

WL_941M01

시동 스위치「ON」 에서 주차 브레이크가 작동 상태면 점등 됩니다.

WL_SQT-011

• 배기 브레이크 스위치를 「ON」 위치로 한 상태에서 배기 브레이크가 작동하고 있을 때 점등됩니다.

• 가속 페달 또는 클러치 페달을 밟으면 일시적으로 배기 브레이크가 해제되고 표시등은 소등됩니다.

WL_ECO

ECO 스위치를 누르면 점등이 되고 한번 더 누르면 소등이 됩니다.

WL_941L01

운전석 안전벨트를 착용하지 않은 상태에서 시동 「ON」 또는 시동되거나, 시동 「ON」 또는 시동 상태에서 안전벨트를 풀면 경고등은 계속 점멸하여 안전벨트 착용의 중요성을 알려줍니다.

이 때, 운전석 안전벨트를 착용하면 경고등은 즉시 중지됩니다.

WL_W7-147

시동 키를 「ON」하면, 경고등이 약 6초간 점등된 후 에어백 및 프리텐셔너 시트벨트 장치에 이상이 없으면 소등됩니다.

6초 후에도 경고등이 소등되지 않고 계속 점등되어 있거나 주행중 경고등이 점등되면 에어백 및 프리텐셔너 시트벨트 장치에 이상이 있는 것이므로 가까운 당사 직영 하이테크센터 또는 블루핸즈에 정비를 의뢰하십시오.

WL_WGV-78

시동을 「ON」하면 약 수초간 점등되었다가 소등됩니다.

수초후에도 계속 경고등이 점등되면 ABS장치에 이상이 발생한 것이므로 가까운 당사 직영 하이테크센터 또는 블루핸즈에 점검 및 정비를 의뢰하십시오.

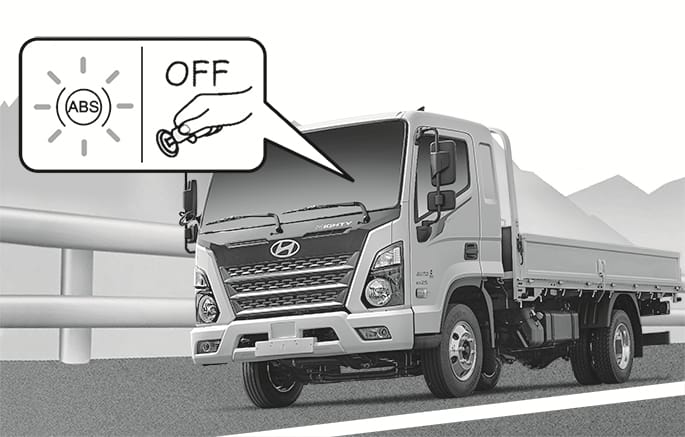

2C_LQT030210K

1. 안전한 장소에 차를 세우고 엔진을 정지 시킵니다.

2. 다시 엔진을 시동하여 경고등이 점등되었다가 수초 후 소등되면 이상이 없습니다.

경고등이 소등되지 않는 경우 또는 주행 후 다시 경고등이 점등되는 경우에는 ABS 장치의 고장이므로 당사 직영 하이테크센터 또는 블루핸즈에서 점검 및 정비를 받으십시오.

WL_WPY-N_1

주행중 브레이크 경고등이 점등되는 경우 브레이크 계통에 이상이 있다는 신호이므로 차량을 즉시 안전한 장소에 정차시켜 정비후 운행하십시오.

• 브레이크 페달을 밟을 때는 평상시보다 강하게 밟아 차를 정지시켜야 합니다.

• 만일 브레이크 제동이 되지 않는 경우, 엔진 브레이크를 걸어 속도를 충분히 늦춘 후 주차 브레이크로 정지시키십시오.

• 브레이크용 에어탱크의 공기압이 안전한도(5.1~6.0㎏/㎠)이하로 되었을 때 점등되며 동시에 경고음이 울립니다. 이때는 즉시 정차후 공회전시켜 공기압력이 회복될 때까지 기다려 주십시오.

주행중 브레이크액 부족 경고등이 점등되는 경우

2C_LQT030211K

브레이크 계통에 이상이 있다는 신호이므로 차를 안전한 장소에 정지시켜 주십시오.

1. 브레이크 제동이 되지 않는 경우에는 브레이크 페달을 평상시보다 강하게 밟아 차를 정지시켜야 합니다.

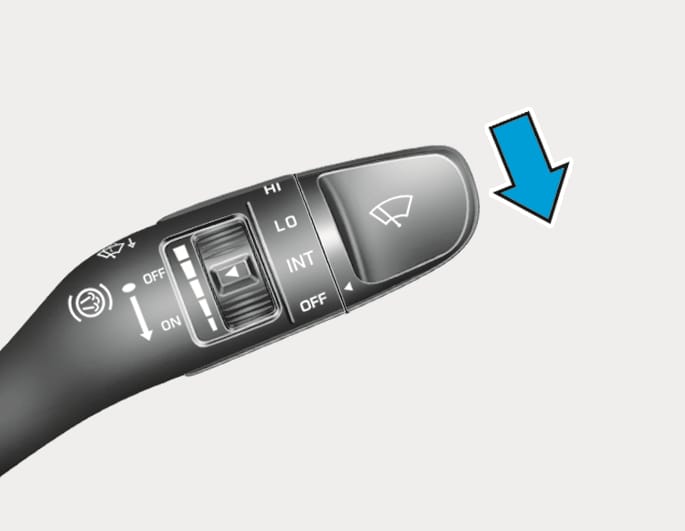

2. 보조 브레이크를 작동하여 속도를 늦추고 주차 브레이크 레버를 천천히 당기면서 브레이크 페달을 밟아 차를 정지 시키십시오.



   2C_OQT055007

• 주차 브레이크를 급하게 조작하면 뒷바퀴만 제동이 되어 차가 옆으로 돌아갈 우려가 있으므로 주차 브레이크 조작은 천천히 하십시오.

• 주행중 경고등이 점등된 상태에서 정지할 경우 급제동을 하지 말고 서서히 정지하십시오.

WL_WGV-78

WL_WPY-N_1

브레이크 경고등과 ABS경고등이 동시에 점등한 경우, 제동력의 전·후륜 배분기능(EBD)도 작동하지 않기 때문에 급제동시 차량이 불안정하게 될 수 있습니다.

경고등이 점등되면 고속주행이나 급제동을 피하고 곧바로 가까운 당사 직영 하이테크센터 또는 블루핸즈에 점검 및 정비를 의뢰하십시오.

WL_WQT-241

시동 스위치를 「ON」으로 하면 경고등이 점등 되었다가 약 2~3초 후에 소등됩니다. BEQ(Battery Equalizer)장치의 고장이나 일렉트릭 박스에 있는 12V퓨즈 또는 24V퓨즈가 단선되면 경고등이 점등됩니다.

WL_QZFCEV_980

• 도어가 열려 있거나 완전하게 닫혀 있지않을 경우 경고등이 점등(또는 점멸)됩니다.

• 열린 도어를 닫으십시오.

• 도어가 완전히 닫혀 있지 않은 상태로 주행하면 대단히 위험합니다.

WL_941A01

• 정상일 때는 시동 스위치를 [ON]으로 하면 점등되고 시동이 걸리면 소등 됩니다.

• 엔진오일압력 경고등은 유압이 낮아지면 점등 됩니다.

• 주행 증에 이 경고등이 점등 되면, 도로 옆으로 안전 하게 정차 하신 후 엔진 오일량을 점검 하십시오.

• 점검 시 오일량이 부족하면 FULL선 이하로 보충 하십시오. 보충 후에도 경고등이 소등되지 않으면 당사 직영 하이테크센터 또는 블루핸즈에 정비를 의뢰 하십시오.

• 점검 시 오일량이 정상이거나, FULL선 보다 높게 있다면 당사 직영 하이테크센터 또는 블루핸즈에서 오일 교환을 하십시오.

  오일 교환 후에도 경고등이 소등되지 않으면 당사 직영 하이테크센터 또는 블루 핸즈에 정비를 의뢰 하십시오.

• 경고등이 점등된 상태에서 계속 주행 하면, 엔진 고장의 원인이 됩니다.

WL_QZFCEV_991

연료 탱크내의 연료 잔류량이 적을 때 점등됩니다.

경고등이 켜지면 바로 연료를 보충하십시오.

연료가 완전 소모되어 운전할 경우 엔진 및 연료장치에 고장을 일으킬 수 있으므로, 경고등 점등시 즉시 연료를 보충하십시오.

WL_QZFCEV_984

냉각수의 온도를 나타냅니다.

냉각수 온도가 적정온도 이상일때 적색 경고등이 점등됩니다.

냉각수 온도가 적정 범위에 있을때는 적색 경고등이 소등됩니다.

WL_EPB

운전 중 경고등이 켜진 상태로 유지되면 가까운 당사 직영 하이테크센터 또는 블루핸즈에 정비를 받으십시오.

WL_941C01

배터리가 방전되었거나 팬 벨트가 끊어졌을 때, 충전장치가 고장났을 때 경고등이 점등됩니다. 경고등이 점등된 채로 주행하면 오버히트나 배터리 방전을 일으킵니다. 경고등이 점등되었을 때는 배터리 충전 상태를 확인하고 팬 벨트나 충전 계통을 점검하십시오. 점검 후에도 경고등이 소등되지 않을 경우에는 가까운 당사 직영 하이테크센터 또는 블루핸즈에서 점검을 받으십시오.

WL_SQV-003

엔진 PTO 작동시 점등 됩니다. 다시 누르면 소등 됩니다.

WL_QZFCEV_988

캡 틸팅의 고정이 완전하지 않은 경우에 점등됩니다. 운행하기 전에 캡 고정을 확실하게 해 주십시오.

WL_WNF-R02

차폭등/후미등 또는 전조등이 켜져 있을 때 점등됩니다.

WL_WHM-43

안개등을 켜면 표시등이 켜지고, 안개등을 끄면 표시등도 꺼집니다.

WL_Tachograph

타코 그래프 이상 발견시 경고등이 점등됩니다.

가까운 당사 직영 하이테크센터나 블루핸즈에서 점검 받으십시오.

WL_QZFCEV_982

시동 「ON」 상태에서 표시등이 점등되고, VDC 장치에 이상이 없으면 약 3초후 꺼집니다. 운행중 차체 자세 제어장치(VDC)가 작동할 때는 작동하는 동안 점멸됩니다.

단, VDC 작동 표시등이 소등되지 않고 계속 점등 되거나 주행 중 점등될 경우 VDC 장치에 이상이 생긴 것이므로 가까운 당사 직영 하이테크센터 또는 블루핸즈에서 점검을 받으십시오.

WL_QZFC_987

시동 「ON」 상태에서 점등되고, VDC 장치에 이상이 없으면 약 3초 후 꺼집니다.

「 」 버튼을 눌러 VDC를 해제시키면 「」 표시등이 점등되어 VDC 장치가 작동되지 않고 있음을 알려줍니다.

* VDC : Vehicle Dynamic Control System

* 자세한 내용은 5장의 「차체 자세 제어 장치(VDC)」 설명을 참조 하십시오.

WL_QZFCEV_986

시동중 브레이크를 밟고 정차를 한후, 언덕길 발진 보조 기능 스위치를 누르면 표시등이 켜지고, 다시 한번 누르면 표시등이 꺼집니다.

언덕길 발진 보조 기능은 경사로에서 출발할 때 차량이 뒤로(아래로) 밀리지 않도록 일시적으로 제동장치를 작동시키는 기능으로 앞으로 출발하면 자동적으로 제동 기능이 해제됩니다.

* VDC 적용 차량은 언덕길 발진 보조 장치 스위치가 없습니다. 스위치를 누를 필요 없이 일정 이상 언덕길에서 자동으로 언덕길 발진 보조 장치가 작동합니다.

WL_WPY-900

정속주행 장치의 작동시 점등되며 속도 제한장치 작동시에도 연속적으로 램프에 점등됩니다.

WL_SET

정속주행 표시등이 점등된 상태에서 원하는 속도에 도달했을 때 「SET」 버튼을 누르면 점등됩니다.

CANCEL버튼을 누르거나 정속주행(오토 크루즈 컨트롤) 기능이 해제될 경우 소등됩니다.

WL_SQV-004

시동을 켜면 경고등이 점등되었다가 꺼집니다.

차로 이탈 경고가 꺼지거나 이상이 있으면 황색 표시등이 켜집니다.

차로 이탈 경고가 켜져 있는 상태에서 계기판에 황색 표시등이 들어올 경우 당사 직영 하이테크센터 또는 블루핸즈에서 점검을 받으십시오.

* LDW : Lane Departure Warning

* 자세한 사항은 5장 「차로 이탈 경고(LDW) 사용하기」를 참조하십시오.

WL_QZFCEV_973

전방 충돌방지 보조 (FCA) OFF 스위치를 작동시켰을 경우나 고장이 발생했을 경우에 경고등이 점등됩니다. 고장 시 당사 직영 하이테크센터 또는 블루핸즈에서 점검을 받으십시오.

WL_WVI-5013

통합 경고등은 차량 관련 경고가 필요한 상황이 1가지 이상 발생하면 켜지며, 세부 경고 내용은 LCD 디스플레이에 표시됩니다.

통합 경고등이 경고하는 상황은

• 서비스 알람

• 스마트 크루즈 컨트롤 고장

• 전방 충돌방지 보조 에러

등이며, 차량 사양에 따라 표시되는 경고 상황은 달라질 수 있습니다.

경고 상황이 해제 되면 통합 경고등은 꺼집니다.

WL_SCR-S

요소수/SCR 및 엔진 EGR이 고장 나면 경고등이 점등됩니다. 점등상태에서 계속 운행하면 경고등이 점멸되면서 엔진 출력과 차량의 속도를 제한합니다.

가까운 당사 직영 하이테크센터 또는 블루핸즈를 방문하여 점검을 받으십시오.

WL_QZFCEV_991

요소수 잔량이 요소수 탱크 유효용량의 12% 이하로 떨어지면 요소수 잔량 부족 경고등이 점등되며 요소수 보충이 필요합니다.

요소수를 보충하지 않고 계속 운행하다가 탱크 유효용량의 4% 이하가 되면 요소수 잔량 경고등과 요소수 시스템 경고등()이 동시에 점멸되며 엔진 출력을 제한합니다. 이 후 1% 미만이 될 경우 속도까지(약 20km/h) 제한됩니다. 신속히 요소수를 보충하십시오.

WL_WQT-233

매연 필터 장치(DPF)에 포집된 수트(SOOT, 검댕)를 수동으로 재생시켜야 할 때 표시등이 점등됩니다.

표시등이 점등되면 매연 필터 장치(DPF) 수동 재생 스위치를 3초간 눌러 수동 재생을 진행 시키십시오.

수동 재생 방법은 10장 「매연 필터 장치(DPF) 재생 방법」을 참고하십시오.

* 매연 필터 장치(DPF) : Diesel Particulate Filter

WL_WQV-200

DPF 자동 또는 수동 재생 진행 중에 재생 중지 스위치를 누르면 재생이 중지되고, 정상운전(비재생)시에 누르면 재생이 되지 않으며 계기판에 표시등 점등, 멀티 디스플레이에 “DPF 재생 중단 상태입니다. 차속이 제한됩니다” 문구가 표시됩니다.

이 후 차속이 약 40Km/h 이하로 제한되며 다시 버튼을 눌러 재생중지를 해제하면 속도제한이 해제되며 주행 중 자동 재생이 진행되거나 수트 (검댕) 포집량에 따라 경고등 점등과 디스플레이 매세지로 정차 후 수동재생을 안내합니다.

DPF 재생 진행 중 주변 인화물 (낙엽, 잔디, 건초, 종이, 오일, 연료 잔여물 등)에 의한 화재위험이나 긴급상황 발생 시에 재생을 즉시 중지하십시오.

자세한 내용은 10장 「매연 필터 장치 재생 방법 (DPF: Diesel Particulate Filter)」을 참고하십시오.

WL_WQT-233

매연 필터 장치(DPF)에 포집된 수트(SOOT, 검댕)가 자동으로 재생될 때 점등됩니다.

자동으로 매연 필터 장치(DPF) 재생이 진행되고 있을 때는 엔진 회전수 및 엔진 소음이 변화되지만, 매연 필터 장치(DPF)재생을 위한 정상적인 현상으로 차량에 이상이 있는 것은 아닙니다.

자동 재생 방법은 10장 「매연 필터 장치 재생 방법 (DPF: Diesel Particulate Filter)」을 참고하십시오.

WL_OEG028026

자동변속기 시스템에 이상 발생시 점등됩니다.

WL_OEG028027

자동변속기의 오일 온도가 과도하게 상승했을 때 점등됩니다.

WL_SQT-012

변속 조작이 실행될 수 없을 때 점등됩니다. (변속 불가)

• Allison 자동변속기

  • 변속 조작이 실행될 수 없을 때 경고등 점등됩니다. (변속 불가)

  • 브레이크를 밟지 않고, 레버 조작 시 (「N」(중립)단 「D」(주행) 또는 「R」(후진)단) 브레이크 조작 경고문이 나타납니다.

• ZF 자동변속기

  • 브레이크를 밟지 않고, 초기 변속 레버 조작 시 (「N」(중립)단에서 「D」(주행) 또는 「R」(후진)단) 브레이크 조작 경고문이 나타납니다.

  • 「D」(주행) 또는 「R」(후진)단이 선택된 상황에서 변속 레버 선택단과 차량의 주행 방향이 다를 시 변속 제한 표시등 점등, 변속 레버 확인 경고문 및 경고음이 작동합니다.

장시간 차량 방치 후 또는 냉간 시동 상황에서 정상 변속 불가한 경우 표시됩니다. 일정 시간이 지나면 소등됩니다.

변속기 시스템에 오류가 있는 경우 점멸합니다. 점검보수를 진행하십시오. 고장모드로 차량에 문제가 발생되었으나, 수동모드로 주행은 가능합니다.

즉각적인 보수가 필요한경우 점등됩니다.
