매연 필터 장치(DPF)에서 포집한 수트(SOOT, 검댕) 양을 표시해 줍니다. 포집량을 수시로 확인하여 필요하면 수동 재생을 진행하십시오.

계기판 멀티디스플레이 인포메이션 모드의 게이지 정보에서 확인 가능합니다.

• 초록색 램프가 점등되는 구간은 자동재생이 진행되는 구간입니다.

• 수트게이지 1~8칸은 필요하면 수동 재생을 진행할 수 있습니다.

• 수동 재생 표시등() (호박색)이 점등되면 수트(SOOT, 검댕) 포집량이 과다하여 수동재생이 필요한 구간입니다. 수동 재생 절차에 따라 재생 진행 하십시오.

• 수동 재생 표시등() (호박색)과 엔진 경고등()이 점등되면 수트(SOOT, 검댕) 포집량이 과다하여 수동 재생 스위치를 눌러도 재생이 이루어지지 않는 구간입니다. 즉시 당사 직영 하이테크센터 또는 블루핸즈에서 점검을 받으십시오.

매연 필터 장치(DPF)에 포집된 수트(SOOT, 검댕)를 자동으로 재생 합니다. 재생이 시작되면 매연 필터 장치(DPF) 자동 재생 표시등() (녹색)이 점등됩니다.

• 자동 재생 진행 중 엔진 회전수 및 엔진 소음의 변화는 정상적인 현상입니다.

• 자동 재생 진행 중에 저속으로 운전되는 차량은 수트게이지가 올라갈 수 있으며, 자동 재생 종료 후에도 잔여 게이지가 남을 수 있습니다. 이런 상황이 반복될 경우, 정차 후 수동 재생을 진행하십시오.

1. 정차 상태에서 자동 재생 진행 중 수동 재생 스위치를 3초 간 누른 후 떼면 매연 필터 장치(DPF)자동 재생 표시등()(녹색)이 꺼지며 재생이 중지됩니다.

2. 수동 재생 스위치를 다시 3초 간 누른 후 떼면 수동재생 표시등()(호박색)이 점멸 되며 수동재생이 진행됩니다.

   • 아이들 회전 수를 임의로 상승시킨 경우 수동 재생이 진입 되지 않으니 아이들 회전 수를 기본 회전수로 변경 후 수동 재생 스위치를 작동하십시오.

빈번한 신호대기와 정체 지역을 수시로 운행하는 차량의 배기가스 온도 하강에 따른 자동재생 기능 저하를 사전에 방지합니다.

차량 정차가 빈번한 지역에서 빠른 재생 기능을 사용하면, 일반 자동 재생 대비하여 재생 시간을 현저하게 줄일 수 있습니다. 단, 정차 구간이 없을 경우에는 빠른 재생 기능의 효과가 없습니다.

설정 방법

계기판 멀티디스플레이 '사용자 설정 > 운전자 보조 > DPF 빠른 재생'에서 선택 가능합니다.

한번 설정되면 차량 재시동 이후에도 계속 설정이 유지됩니다.

필요한 경우 'DPF 빠른 재생'을 선택 또는 해제하십시오.

작동 화면

SQZ011998

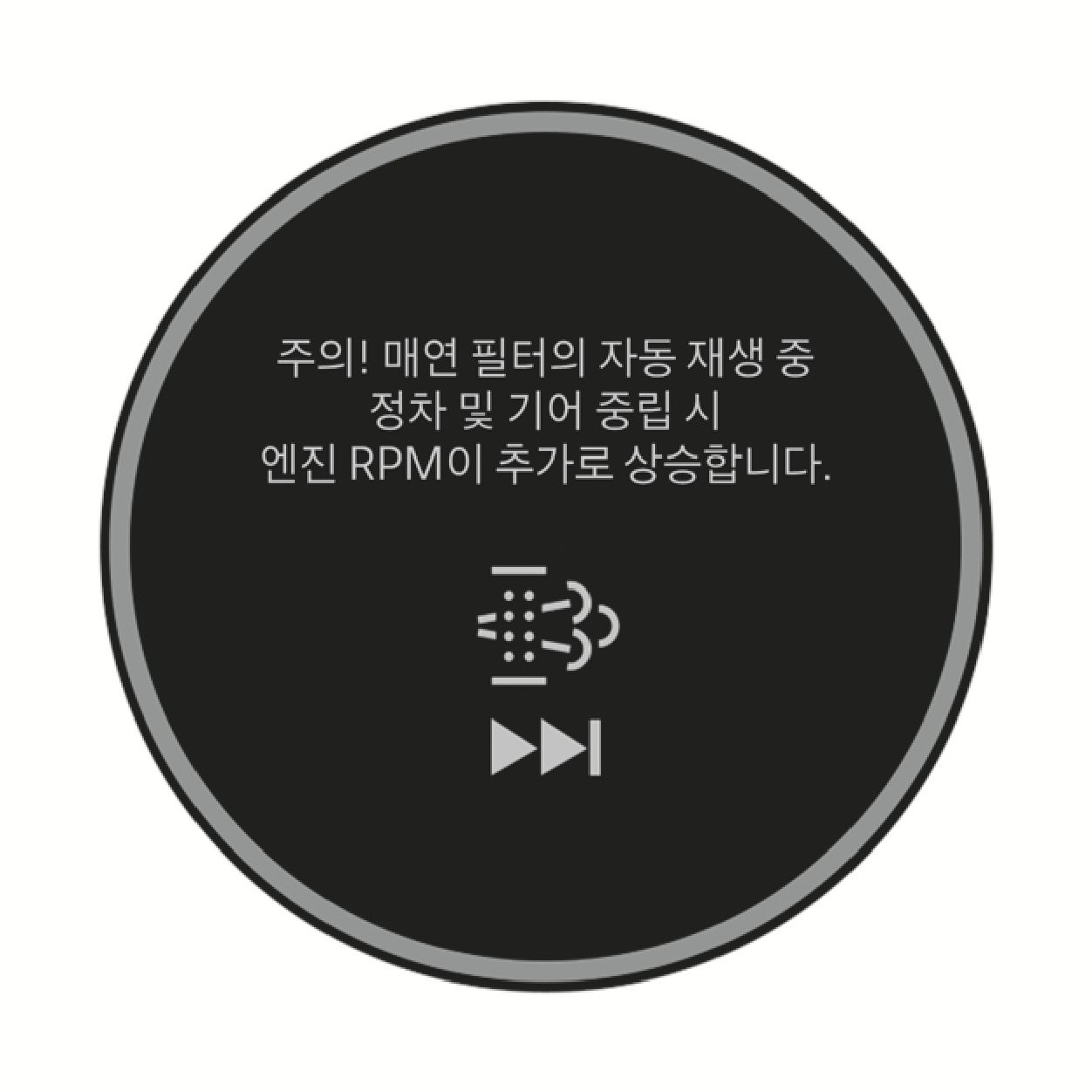

위와 같은 화면이 표시되면 'DPF 빠른 재생' 기능이 작동 준비 된 것입니다. 작동 조건을 만족하면 DPF 자동 재생 중에 'DPF 빠른 재생'이 작동 합니다.

짧은 거리의 반복 운행, 장시간 공회전 또는 장거리 저속 운행 등 차량의 주행조건에 따라 배기가스 온도가 낮아 매연이 자동으로 제거되지 않을 수 있으므로 일정량 이상 매연이 포집되면 수동 재생을 해야 합니다.

수동 재생 중에는 수동 재생 표시등이 점멸됩니다.

수동 재생 알림 화면

매연 필터(DPF) 수동 재생이 필요하면 다음과 같이 멀티 디스플레이에 표시됩니다.

SQZ011996

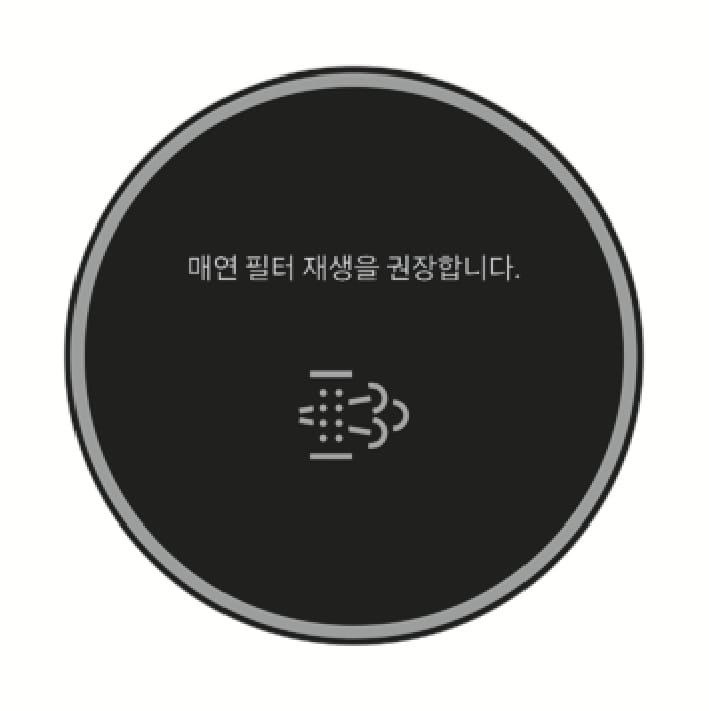

화면에 “매연필터(DPF) 재생을 권장합니다” 문구가 표시 되면 수동 재생 절차에 따라 재생을 진행하십시오.

SQZ011998

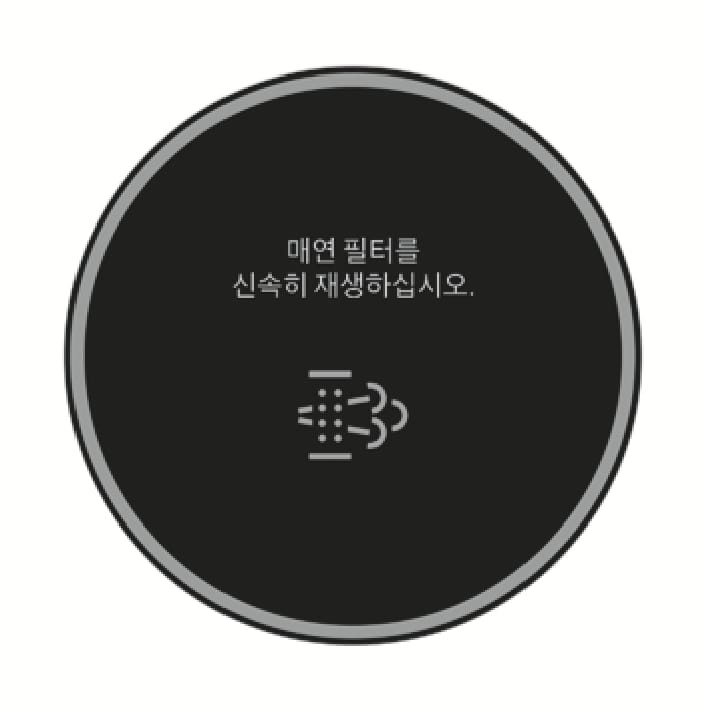

1 단계에서 매연 필터(DPF) 수동 재생을 진행하지 않으면 “매연필터(DPF)를 신속히 재생하세요” 문구로 바뀌어 알려 줍니다. 절차에 따라 신속히 수동 재생을 진행하십시오.

수동 재생을 진행하지 않으면 매연 필터(DPF)에 많은 양의 수트(SOOT, 검댕)가 포집되어 수동 재생 스위치로 진행을 할 수 없으며 반드시 당사 직영 하이테크센터 또는 블루핸즈를 방문하여 매연 필터(DPF) 재생을 진행 하십시오.

SQZ011997

2 단계에서 매연 필터(DPF) 수동 재생을 실시하지 않으면 멀티 디스플레이 화면에 “정비소에서 매연필터(DPF)를 점검하세요” 문구가 표시됩니다.

당사 직영 하이테크센터 또는 블루핸즈에서 점검하십시오.

수동 재생 방법

LQZ050194K

1. 안전한 장소에 차량을 정차하십시오.

2. 변속 기어를 중립으로 하고 주차 브레이크를 확실하게 작동하십시오.

3. 엔진 공회전 상태에서 엔진이 충분히 예열 (수온 70℃ 이상)되어 있을 때 수동 재생을 시작 하십시오.

   엔진이 충분히 예열되지 않으면 수동 재생이 진행되지 않을 수 있습니다.

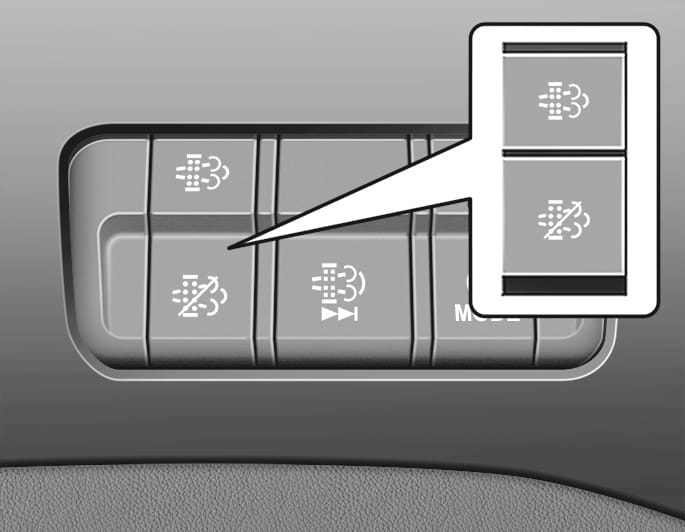

4. 매연 필터 장치(DPF) 수동 재생 스위치 (1)를 3초간 누른 후 떼면 매연 필터 장치(DPF) 수동 재생 표시등() (호박색)이 점멸하면서 재생이 진행됩니다.

5. 엔진 회전수(D6HC엔진: ~1,500RPM, D6CP 엔진: ~1,100RPM) 상승과 함께 통상 20~40분간 재생을 진행하며 재생이 완료되면 표시등이 꺼집니다.

• 밀폐된 공간에서 수동 재생 시 배출가스가 차량 내부로 들어올 수 있으며 배출가스에 중독될 위험이 있습니다. 반드시 통풍이 잘되는 곳에서 진행하십시오.

• 수동 재생 진행 중에는 고열 (600℃ 이상)이 발생하여 배출가스나 배기관에 의해 발화될 수도 있습니다. 반드시 실외에서 주변 인화물 여부(낙엽, 잔디, 건초, 종이, 오일, 연료 잔여물 등)를 확인 후 진행하십시오.

• 위험물 운송 차량의 경우, 위험물 작업 시나 작업공간 내에서 수동 재생을 하지 마십시오. 화재의 위험이 있습니다.

• 매연 필터 장치(DPF)의 보호를 위해 재생이 완료될 때까지 임의로 중지하지 말고 기다리십시오.

• 수동 재생 시에는 엔진을 충분히 예열 후 실시하십시오.

• 도장되어 있는 노면에서 재생을 진행하면 고온의 배기가스에 의해 노면이 변색될 수 있습니다.

• 엔진 이상으로 수리 시, 매연 필터 장치(DPF) 이상 유무를 반드시 확인하고, 정비 후 수동 재생을 진행하십시오.

• 수동 재생 표시등()과 엔진 경고등()이 동시에 점등된 상태에서 수동 재생 스위치를 눌러도 재생이 진행되지 않으면 반드시 당사 직영 하이테크센터 또는 블루핸즈에서 점검을 받고 진단 장비를 이용하여 수동 재생을 진행해야 합니다.

• 재생 진행 중에 스위치 (2)를 3초간 누른 후 떼어서 임의로 수동 재생을 중지한 경우 매연 필터 장치(DPF)의 보호를 위해 약 300초 정도 엔진 공회전 수보다 높은 회전수를 유지한 후 정상적인 공회전 수로 되돌아갑니다.

• 수동 재생 중에는 엔진 회전수가 상승하며, 소요시간은 매연 필터 장치(DPF) 내의 수트(SOOT, 검댕)량에 따라 최대 1시간 정도 소요됩니다.

SQZ011994

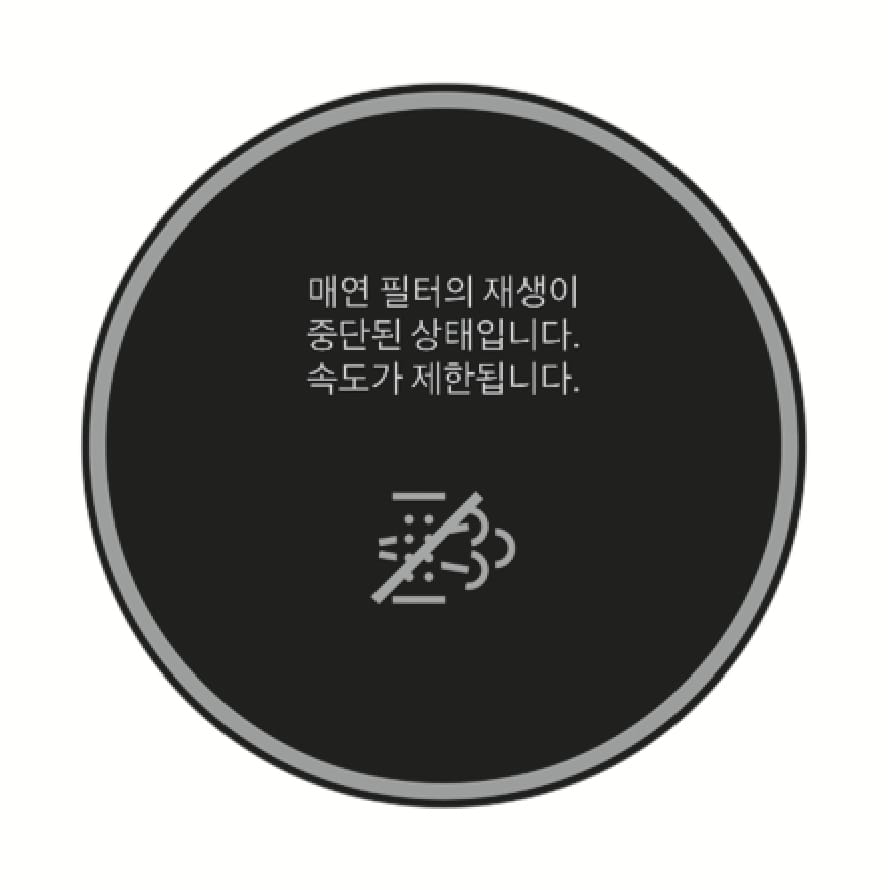

DPF 자동 또는 수동 재생 진행 중에 재생 중지 스위치 (2)를 누르면 재생이 중지되고, 정상운전 (비재생)시에 누르면 재생이 되지 않으며 계기판에 표시등 점등, 멀티 디스플레이에 “DPF 재생 중단 상태입니다. 차속이 제한됩니다” 문구가 표시됩니다.

이 후 차속이 약 40Km/h 이하로 제한되며 다시 버튼을 눌러 재생 중지를 해제하면 속도제한이 해제되며 주행 중 자동 재생이 진행되거나 수트 (검댕) 포집량에 따라 경고등 점등과 디스플레이 매세지로 정차 후 수동재생을 안내합니다.
