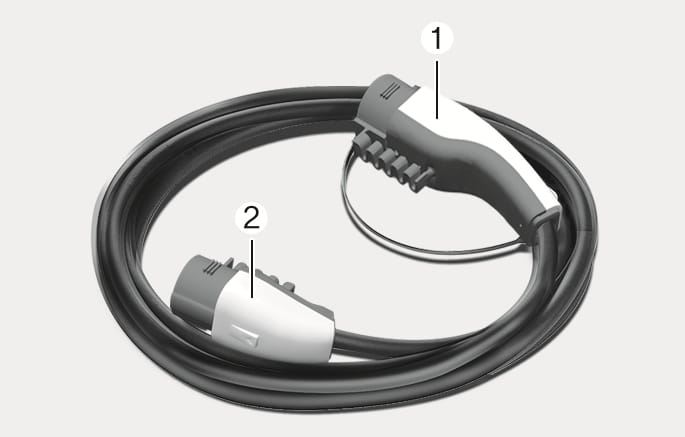

El aspecto exterior y la configuración del cable de carga de CA son como se muestra a continuación:

2C_ACCharger

1. Conector de carga (para el vehículo)
2. Enchufe de carga (para el cargador)

Siga las instrucciones a continuación para cargar el vehículo con un cargador de CA.

1. Con el vehículo encendido, accione el freno de estacionamiento electrónico (EPB) mientras pisa el pedal de freno.

2. Apague todos los interruptores, cambie a P (aparcamiento) y apague el vehículo.

3. Con la puerta del vehículo desbloqueada, pulse el símbolo ō de la puerta de carga para abrirla.

4. Abra la tapa de la toma de carga y revise el conector de carga y la toma de carga en busca de polvo u otros agentes contaminantes.

   • Si detecta suciedad u otros agentes contaminantes, límpielos con una pistola de aire.

   No toque el conector de carga del cable de carga ni la toma de carga del vehículo.

5. Retire la tapa de protección del conector de carga del cable de carga de CA, sujete el asa del conector de carga y conéctelo a la toma de carga de CA del vehículo. Empújelo hasta escuchar un clic.

6. [Si utiliza un cable de carga adquirido por separado] Retire la tapa de protección del enchufe de carga del cable de carga de CA, sujete el asa del enchufe de carga y, a continuación, conéctelo a la toma eléctrica (220 V) del cargador de CA.

   • Este proceso debe seguirse únicamente si se utiliza un cable de carga de CA adquirido por separado. Si utiliza el cable de carga de un cargador de CA, no es necesario que conecte un enchufe de carga por separado.

   • Al iniciarse la carga, el tiempo estimado de carga se muestra en el cuadro de instrumentos durante aproximadamente 1 minuto.

   • Si abre la puerta del conductor durante el proceso de carga, el tiempo previsto para la carga también se indica en el cuadro de instrumentos durante aproximadamente 1 minuto.

   • Si se programa la carga, aparece el mensaje "Esperando a cargar a la hora indicada".

   • Cuando el aire acondicionado o calefactor programado funciona mientras se espera al proceso de carga programada, el tiempo de carga previsto se indica como "-".

7. [Si utiliza un cable de carga adquirido por separado] Al completar la carga, sujete el asa del enchufe de carga, desconecte el enchufe de carga de la toma eléctrica (220 V) del cargador de CA y cierre la tapa de protección del enchufe de carga.

   • Este proceso solo es necesario al usar un cable de carga de CA adquirido por separado. Si utiliza el cable de carga de un cargador de CA, no es necesario que desconecte un enchufe de carga por separado.

8. Sujete el asa del conector de carga y tire del conector de carga para desconectarlo de la toma de carga.

   No desconecte el conector de carga a la fuerza sin presionar el botón de desbloqueo del conector de carga. Hacerlo podría dañar el conector de carga o la toma de carga del vehículo.

9. Cierre la tapa de la toma de carga y presione la puerta de carga para cerrarla por completo.

   • Si el modo de bloqueo del conector de carga está configurado como Siempre o Durante la carga, desbloquee la puerta pulsando el botón de la llave inteligente o el botón de la puerta del conductor y, a continuación, desenchufe el conector de la toma de carga.

     • Para obtener más información consulte el apartado "Ajuste del modo de bloqueo del conector de carga" de este capítulo.

   • Durante la carga de CA, la calidad de la señal de radio puede verse reducida en algunas zonas.
