경고등 및 표시등

안개등 표시등

안개등을 켜면 표시등이 켜지고, 안개등을 끄면 표시등도 꺼집니다.

전조등 상향 표시등

조명 스위치를 전조등 위치에 두고 전조등 스위치를 상향 위치에 두면 켜집니다. 또는 전조등 스위치를 운전자 방향으로 당기면 전조등(상향)이 켜지면서 표시등이 켜집니다.

마주오는 차가 있는 경우, 상대편 운전자의 시야를 방해하여 사고의 원인이 될 수 있으므로 주의하여 사용하십시오.

전조등 하향 표시등

전조등을 켜면 표시등이 켜지고, 전조등을 끄면 표시등도 꺼집니다. 조명 스위치가 「AUTO」 에 있으면 센서가 감지하는 외부 조건에 따라 전조등 표시등은 점등 또는 소등됩니다.

미등 표시등

조명 스위치를 미등 위치에 두면 점등됩니다.

조명 스위치가 「AUTO」 에 있으면 센서가 감지하는 외부 조건에 따라 미등 표시등은 점등 또는 소등됩니다.

엔진 P.T.O 표시등

엔진 P.T.O 스위치를 눌러 엔진 P.T.O가 작동되면 점등됩니다.

엔진 P.T.O 표시등은 엔진 P.T.O가 작동되는 동안에만 점등됩니다.

주차 브레이크 작동 표시등

시동[ON]에서 주차 브레이크가 작동상태면 점등됩니다.

방향전환 표시등

방향지시등이 작동되는 동안 해당방향 표시등이 점멸됩니다.

비상경고등 작동시는 동시에 좌/우측이 점멸됩니다.

* 트레일러 연결 시 아래의 표시등으로 나타납니다.

자동변속기 경고등

자동변속기 시스템에 이상 발생 시 점등됩니다.

타코그래프

타코 그래프 이상 발견시 경고등이 점등됩니다.

가까운 당사 직영 하이테크센터 또는 블루핸즈에서 점검 받으십시오.

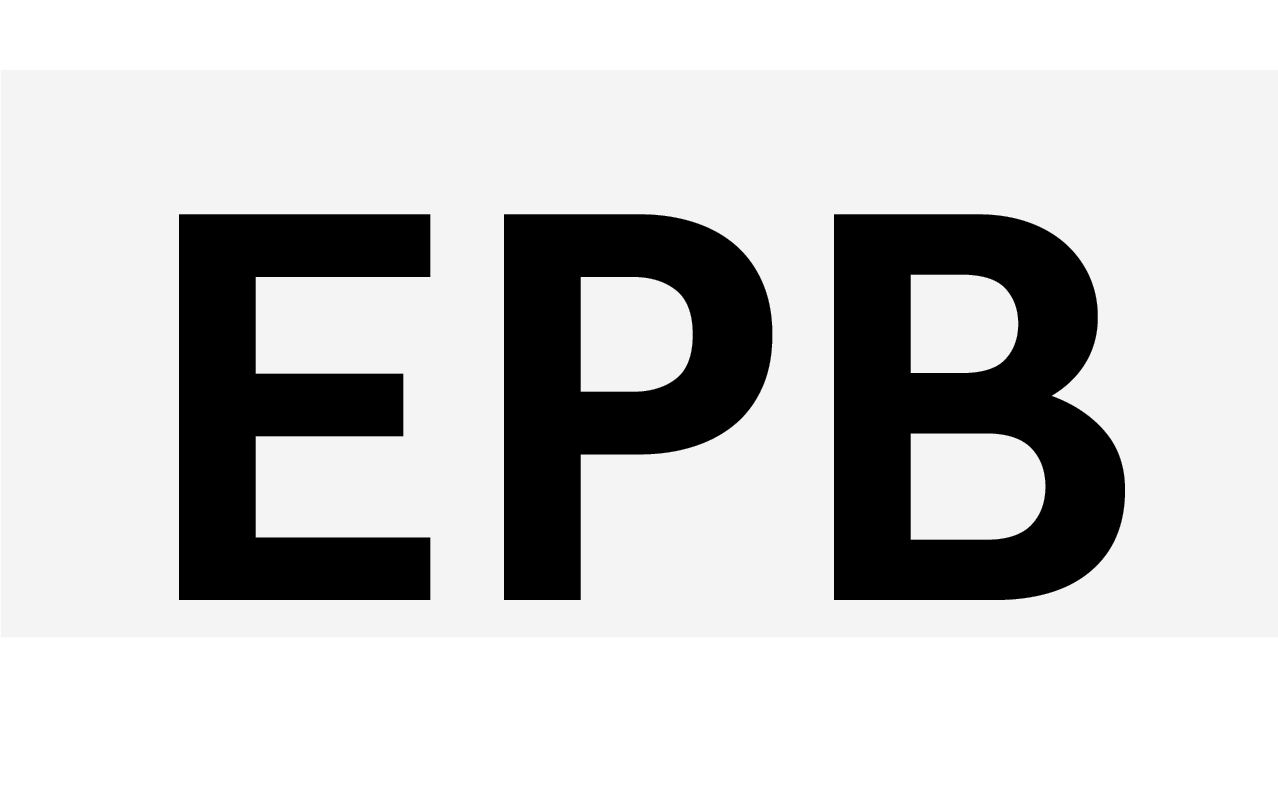

전자식 주차 브레이크(EPB) 경고등

운전 중 경고등이 켜진 상태로 유지되면 가까운 당사 직영 하이테크센터 또는 블루핸즈에 정비를 받으십시오.

엔진 경고등(호박색)

엔진의 정상적인 작동을 제어하는 엔진 전자 제어 장치에 관계되는 각종 센서 또는 엑츄에이터의 기능에 이상이 있을 때 점등됩니다. 중대한 고장으로 인한 경고등의 점등의 경우, 시스템 보호를 위해 엔진의 출력이 제한될 수 있습니다. 주행 중에 점등되면 가능한 빨리 가까운 당사 직영 하이테크센터 또는 블루핸즈에서 점검 받으십시오.

일반적으로 견인은 하지 않아도 되나, 가능한 빨리 정비를 받으십시오. 단, 일부 엔진 제어 장치 고장 시에는 엔진이 시동되지 않을 수도 있으니 이때에는 견인하십시오.

고속 표시등 (녹색)

스플리터 변속기 장착차에서 기어치합 상태를 나타내며, 하이(고속) 위치에 있을 때 점등됩니다.

전방 주시 경고등

차량의 시동을 걸면 약 3초간 경고등이 점등되고 꺼집니다.

차량 내부의 카메라가 막혔거나 운전자 모니터링이 불가한 경우에 경고등이 점등됩니다. 카메라를 막고 있는 물체를 치운 뒤에도 경고등이 점등되면 당사 직영 하이테크센터 또는 블루핸즈에서 점검 및 정비를 받으십시오.

자동 그리스 작동 표시등

각 작동 부위에 그리스 주입시 3초간 점등후 작동되며 또는 자동 그리스 주유장치 작동시 점등됩니다.

에어백 경고등

시동을 [ON] 하면, 경고등이 약 6초간 켜진 후 에어백에 이상이 없으면 꺼집니다.

시동을 [ON] 한 후 6초간 경고등이 켜지지 않거나, 6초 후에도 경고등이 껴지지 않거나 주행 중에 경고등이 켜지면 에어백 장치에 이상이 있는 것이므로 가까운 당사 직영 하이테크센터 또는 블루핸즈에서 점검 받으십시오.

외부 등화 고장 표시등

외부 등화에 이상이 있으면 표시등이 점등합니다.

표시등이 켜져 있는 상태로 계속 주행하게 되면 야간에 마주오는 차량 또는 후방 차량이 인지하지 못해 사고위험이 있으므로 즉시 가까운 당사 직영 하이테크센터 또는 블루핸즈에서 점검 받으십시오.

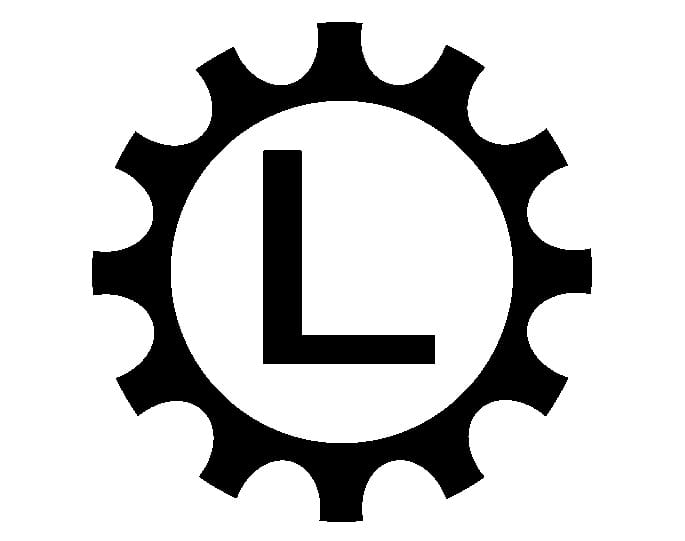

저속단 표시등

변속기 레버에 있는 레인지 스위치를 저속으로 작동 시키면 표시등이 점등됩니다.

인터-액슬 디프렌셜 로크 표시등

계기판 상에서 인터-액슬 디프렌셜 로크 기능을 [ON] / [OFF] 할 수 있으며, [ON] 상태일 때 표시등이 점등됩니다.

디프렌셜 로크 표시등 (호박색)

자동 잠금장치 스위치를 누르면 점등되고, 다시 한번 누르면 점멸됩니다.

더스트 경고등 (호박색)

에어 클리너의 필터가 오염된 경우에 점등됩니다. 이때 필터를 반드시 교환하여야 합니다.

저압타이어 경고등

타이어 압력이 낮거나 타이어 온도가 높을때 점등됩니다. TPMS(타이어 공기압 감지 시스템)에 이상이 있으면 일정시간 점멸 후 점등합니다. TPMS(타이어 공기압 감지 시스템)에 이상이 있으면 가까운 당사 직영 하이테크센터 또는 블루핸즈에서 점검 받으십시오.

* 자세한 사항은 8장 「타이어 공기압 감지 시스템(TPMS)」을 참고하십시오.

크루즈/엔진 P.T.O(CNG)/속도제한(CNG) 표시등

크루즈/엔진 P.T.O(CNG)/속도제한(CNG) 장치의 작동시 녹색 표시등이 점등됩니다.

차로 안전 경고등

차로 이탈 경고 고장이나 차로 안전 버튼을 눌러 기능을 수동으로 해제한 경우 경고등이 점등됩니다.

경고등이 점등되어도 스티어링 휠 조작, 주행 등 차량의 정상 주행에는 아무런 문제가 없습니다. 차량 조작의 책임은 운전자에게 있으므로 운전 중에는 항상 도로 상황을 확인하면서 주행하십시오.

O.B.D 경고등

배기 가스 제어장치에 이상이 발생하면 O.B.D 경고등이 점등 또는 점멸합니다.

단, 시동[ON] 시 약 5초 간격으로 1회씩 점멸하는 현상은 정상입니다.

* O.B.D는 On Board Diagnosis의 약자입니다.

경고등이 점등 또는 점멸된 상태로 계속 주행하면, 운전성능과 연료소비에 영향을 주는 배기 제어 계통에 손상을 가져올 수 있습니다. 또한 배출가스 규제와 관련된 제재조치를 받을 수 있으므로 가까운 당사 직영 하이테크센터 또는 블루핸즈에서 점검 받으십시오.

자동변속기 오일 온도 경고등

자동변속기의 오일 온도가 과도하게 상승했을 때 점등됩니다.

엔진 오일 압력 부족 경고등

엔진 윤활계통 내의 오일 압력이 저하되었을 때 또는 오일 필터 엘리먼트가 막혔을 때 점등됩니다.

램프가 점등 된 경우는 신속하게 오일 필터 엘리먼트를 교환하십시오.
운행 중 점등이 되는 경우 엔진 시동을 끄고 엔진 오일량을 점검하십시오.

안전벨트 미착용 경고등

운전석 및 동승석 안전벨트 경고등 및 경고음은 아래와 같은 조건에서 작동합니다.
- 안전벨트 미착용 시

  시동 버튼 [ON] : 경고등 지속 점등

  차속 20km/h 미만 : 점등

  차속 20km/h 이상 : 경고등 지속 점멸 및 경고음 약 100초간 작동
- 안전벨트 착용 해제 시

  차속 20km/h 미만 : 점등

  차속 20km/h 이상 : 경고등 지속 점멸 및 경고음 약 100초간 작동
안전 벨트를 착용하면 표시등이 점멸됩니다.

* 자세한 내용은 2장 「안전벨트 착용하기」를 참고하십시오.

엔진 과열 경고등

냉각수 온도가 적정온도 이상일 때 경고등이 점등됩니다.

이때, 운행을 중지하고 공회전으로 엔진을 식힌 후 냉각수 점검 및 보충합니다.

* EGR 쿨러 및 주변부의 냉각수 누수가 있는지 확인하고, EGR 쿨러에 누수가 있으면 가까운 당사 직영 하이테크센터 또는 블루핸즈에서 점검 받으십시오.

예열 표시등

엔진 시동시 예열 상태를 알려주는 램프입니다. 표시등이 꺼지면 예열이 완료되어 시동을 걸 수 있습니다.

작업표시등

작업등 스위치 [ON]시 점등됩니다.

작업표시등이 점등된 상태에서 주행 시 작업등이 자동으로 소등됩니다.

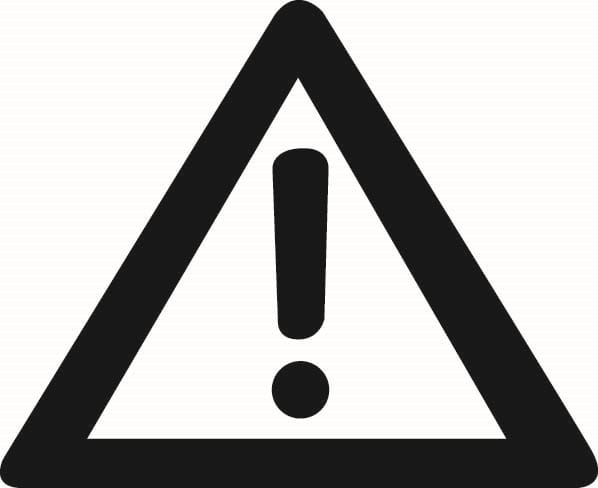

변속 경고/제한 표시등

Allison 자동변속기
- 변속 조작이 실행될 수 없을 때 경고등 점등됩니다. (변속 불가)
- 브레이크를 밟지 않고, 레버 조작 시 (「N」(중립)단 「D」(주행) 또는 「R」(후진)단) 브레이크 조작 경고문이 나타납니다.
ZF 자동변속기
- 브레이크를 밟지 않고, 초기 변속 레버 조작 시 (「N」(중립)단에서 「D」(주행) 또는 「R」(후진)단) 브레이크 조작 경고문이 나타납니다.
- 「D」(주행) 또는 「R」(후진)단이 선택된 상황에서 변속 레버 선택단과 차량의 주행 방향이 다를 시 변속 제한 표시등 점등, 변속 레버 확인 경고문 및 경고음이 작동합니다.

라이닝 마모 경고등

전륜 또는 후륜 브레이크 패드가 마모되어 교환 시기가 되면 라이닝 마모 경고등이 점등됩니다. 전륜 또는 후륜 마모 센서가 고장나면 라이닝 마모 경고등은 점멸됩니다.

라이닝 마모 경고등이 점등 또는 점멸되면 가까운 당사 직영 하이테크센터 또는 블루핸즈에서 점검 받으십시오.
브레이크 패드를 교환할 때는 전륜, 후륜 패드를 신품으로 동시에 교환하십시오.

에코 모드(ECO MODE) 표시등

에코 모드(ECO MODE) 스위치를 누르면 점등되고 에코 모드로 주행합니다.

평지 위주의 운행구간에서 엔진에서 낼 수 있는 최대 출력을 제한하여 연료 소비량을 절감할 수 있습니다.

공차 모드(EMPTY MODE) 표시등

공차 모드(EMPTY MODE) 스위치를 누르면 점등되고 공차 모드로 주행합니다.

공차 상태에서 연료 소비량을 절감할 수 있습니다.

배기 브레이크 작동 표시등

배기 브레이크 스위치를 [ON] 위치로 한 상태에서 브레이크 페달을 밟았을 때 점등됩니다(EBS 중량 추정 완료 후).

가속 페달 또는 클러치 페달을 작동시키면 배기브레이크는 순간적으로 자동 해제됩니다.

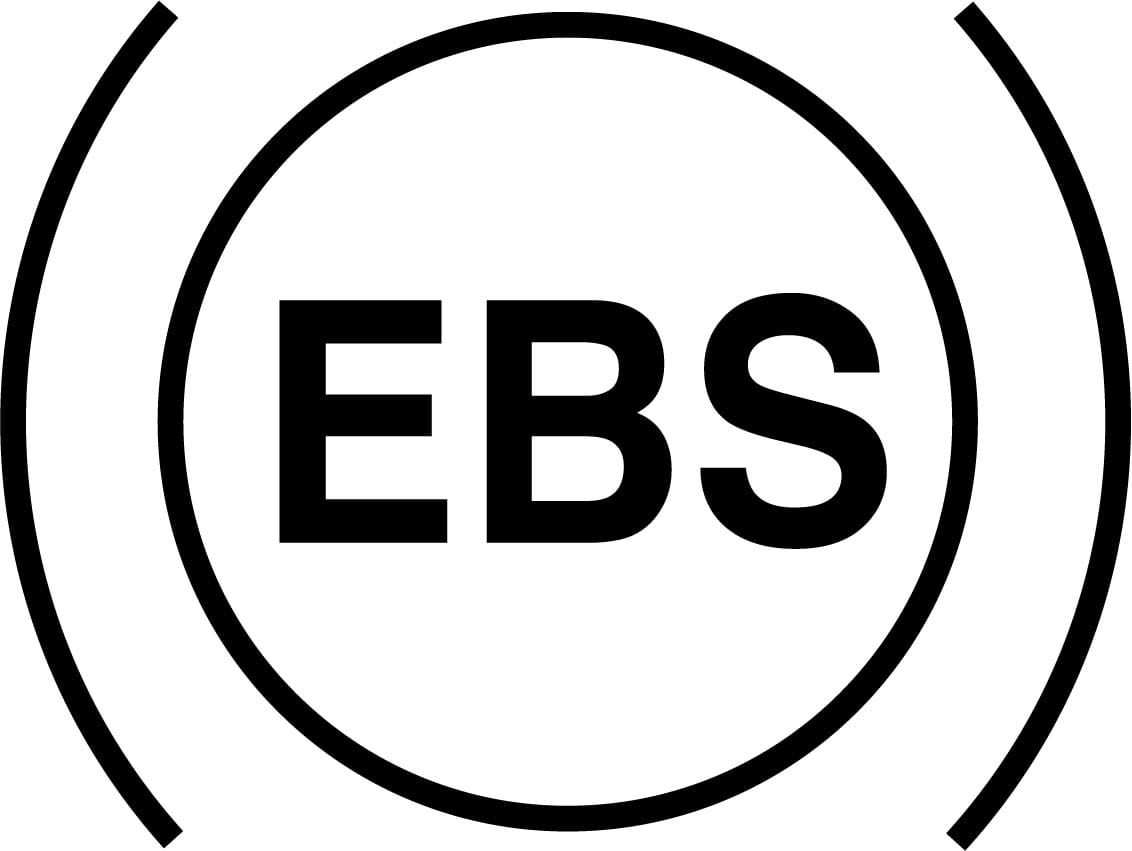

EBS 경고등 (호박색)

ASR 시스템에 이상을 일으킨 경우 점등됩니다. 시동 [ON]으로 하면 점등되었다가 수 초후 점멸됩니다. 계속 점등 시 즉시 가까운 당사 직영 하이테크센터 또는 블루핸즈에서 점검 받으십시오.

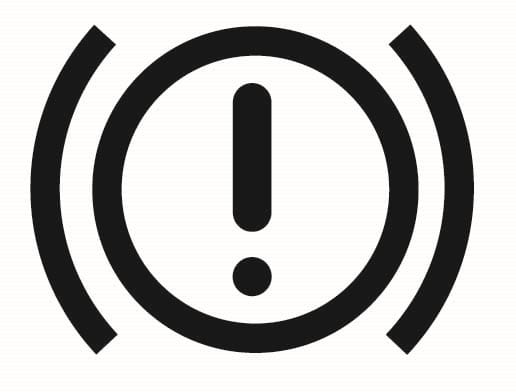

EBS 경고등(적색)

시동 이후에도 계속해서 경고등이 점등 되면 EBS 시스템에 고장이 발생한 것입니다. 차량을 안전한 곳에 주차시키고 가까운 당사 직영 하이테크센터 또는 블루핸즈에서 점검 받으십시오.

ASR 표시등

시동[ON]하면 수 초간 ASR 표시등이 점등 후 소등됩니다. ASR 시스템에 고장이 발생한 경우나 VDC [OFF] 스위치를 작동시켰을 경우 ASR 표시등이 점등됩니다. ASR 표시등이 지속적으로 점등되어 있을 경우 먼저 VDC [OFF] 스위치가 꺼져 있는지 점검하십시오. 또한, ASR 시스템이 작동 중일 때도 ASR 표시등이 점등됩니다. ASR 시스템이 고장일 경우 가까운 당사 직영 하이테크센터 또는 블루핸즈에서 점검 받으십시오.

차체 자세 제어 장치 (VDC)작동 표시등

시동 [ON] 상태에서 표시등이 점등되고, VDC 장치에 이상이 없으면 약 3초 후 점멸됩니다. 운행중 차체 자세 제어장치(VDC)가 작동할 때는 작동하는 동안 점멸됩니다.

단, VDC 작동 표시등이 소등되지 않고 계속 점등되거나 주행 중 점등될 경우 VDC 장치에 이상이 생긴 것이므로 가까운 당사 직영 하이테크센터 또는 블루핸즈에서 점검 받으십시오.

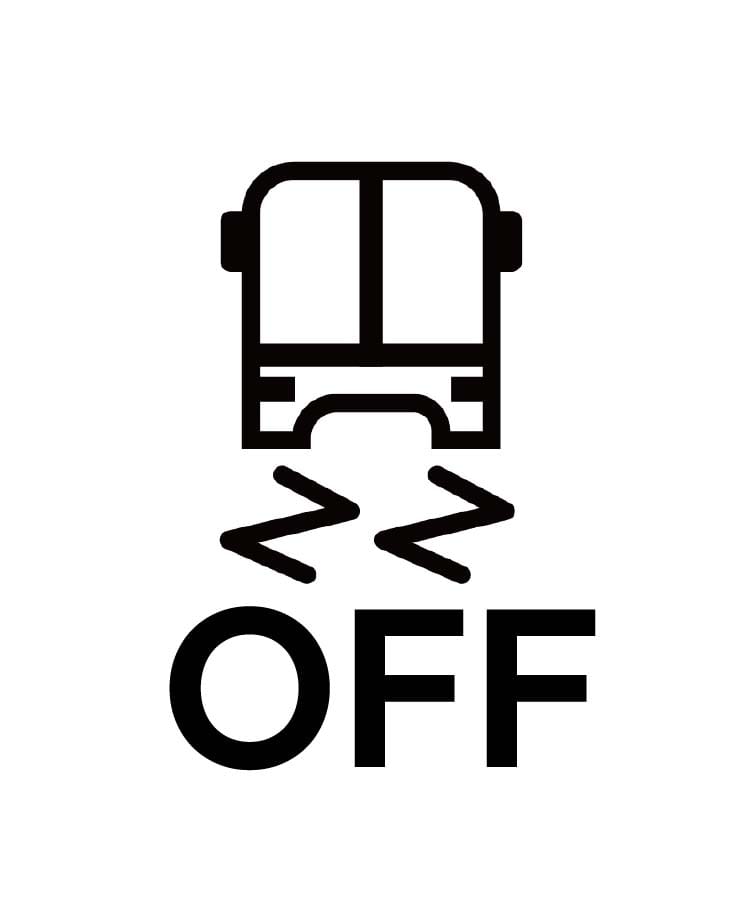

차체 자세 제어 장치(VDC) 작동 정지 표시등

시동 [ON] 상태에서 점등되고, VDC 장치에 이상이 없으면 약 3초후 꺼집니다.

「」 버튼을 눌러 VDC를 해제시키면 「」 표시등이 점등되어 VDC 장치가 작동되지 않고 있음을 알려줍니다.

* VDC는 Vehicle Dynamic Control System의 약자입니다.

* 자세한 내용은 5장의 「차체 자세 제어 장치(VDC)」 설명을 참고 하십시오.

연료부족 경고등

연료 탱크 내의 연료 잔류량이 적을 때 점등됩니다. 경고등이 켜지면 바로 연료를 보충하십시오.

연료가 완전 소모되어 운전할 경우 엔진 및 연료장치에 고장을 일으킬 수 있으므로, 경고등 점등시 즉시 연료를 보충하십시오.

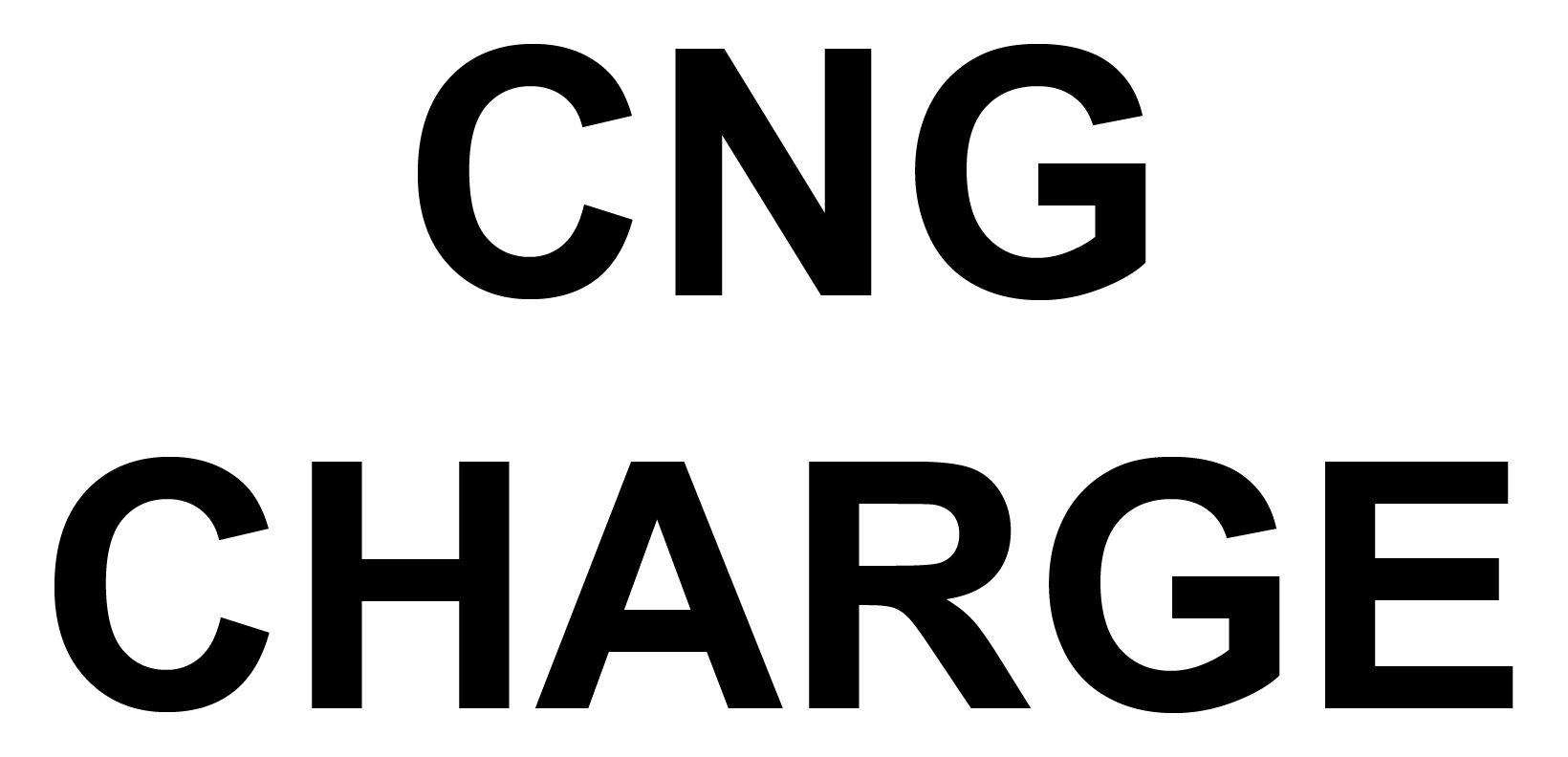

충전중 표시등

CNG 충전 시 충전도어를 열면 점등됩니다.

연료 충전 시 주의사항

계기판의 연료 충전 게이지가 충전량 대비 낮게 지시할 수 있습니다. 이때 충전구의 압력량을 보면 실제 연료량에는 문제가 없는 것을 확인할 있습니다.

정차 후 곧 바로 주유를 할 경우나, 연료량을 적게 주유할 경우 이와 같은 현상이 발생할 수 있습니다.

도어 열림 경고등

도어가 열려 있거나 완전히 닫혀 있지 않을 때는 경고등이 점등됩니다.

주행하기 전에 경고등이 소등되어 있는지 확인하십시오.

본 경고등이 점등된 상태로 주차하면 배터리 방전의 원인이 됩니다.

배터리 충전 경고등

운행 시 충전계통에 고장을 일으킨 경우에 점등되며, 점등되었을 경우는 팬 벨트 및 충전회로의 퓨저블 링크등을 점검하십시오.

요소수/SCR 시스템 경고등

요소수/SCR 및 엔진 EGR이 고장 나면 경고등이 점등됩니다. 점등상태에서 계속 운행하면 경고등이 점멸되면서 엔진 출력과 차량의 속도를 제한합니다.

가까운 당사 직영 하이테크센터 또는 블루핸즈에서 점검 받으십시오.

공기압력 경고등(적색)

브레이크용 에어 탱크의 압력이 안전한도(5.1~6.0㎏/㎤) 이하로 되었을 때 점등됩니다. 즉시 안전한 장소에 정차 후 공기압력이 회복될때까지 기다리십시오

주행 중 공기압력 경고등이 점등되는 경우

브레이크 계통에 이상이 있다는 신호이므로 차를 안전한 장소에 정차시키십시오.

브레이크 페달을 밟을 때는 평상시보다 강하게 밟아 차를 정지시켜야 합니다.

만일 브레이크 제동이 되지 않는 경우, 엔진 브레이크를 걸어 속도를 늦춘 후 주차 브레이크로 주차하십시오.

주차 브레이크 노브를 급하게 당기면 뒷바퀴만 제동되어 차가 옆으로 돌아갈 우려가 있으므로 주차 브레이크 레버의 조작은 충분히 속도를 늦춘 후 하십시오.
경고등이 점등되고 경고음이 울린 경우는 즉시 당사 직영 하이테크센터 또는 블루핸즈에서 점검을 받으십시오.

요소수(우레아) 잔량경고등

요소수 잔량이 요소수 탱크 유효용량의 12% 이하로 떨어지면 요소수 잔량 부족 경고등이 점등되며 요소수 보충이 필요합니다.

요소수를 보충하지 않고 계속 운행하다가 탱크 유효용량의 4% 이하가 되면 요소수 잔량 경고등과 요소수 시스템 경고등「」이 동시에 점멸되며 엔진 출력을 제한합니다. 이 후 1% 미만이 될 경우 속도까지(약 20km/h) 제한됩니다. 신속히 요소수를 보충하십시오.

규격 ISO 22241(DIN 70070)을 만족하는 요소수(AdBlue, DEF)만 사용하십시오.
규격 외 요소수 또는 디젤유, 가솔린, 알코올 등과 같은 불순물을 주입하면 아래와 같은 문제가 발생합니다.
- 배출가스 허용기준 초과 및 저감장치의 손상
- 엔진 출력 및 차량 속도 제한
- 엔진 손상 및 기타 차량부품들의 손상 발생
대기환경보전법에 의거 기준에 적합하지 않은 요소수임을 알면서도 사용하는 경우 과태료를 부과받을 수 있습니다.

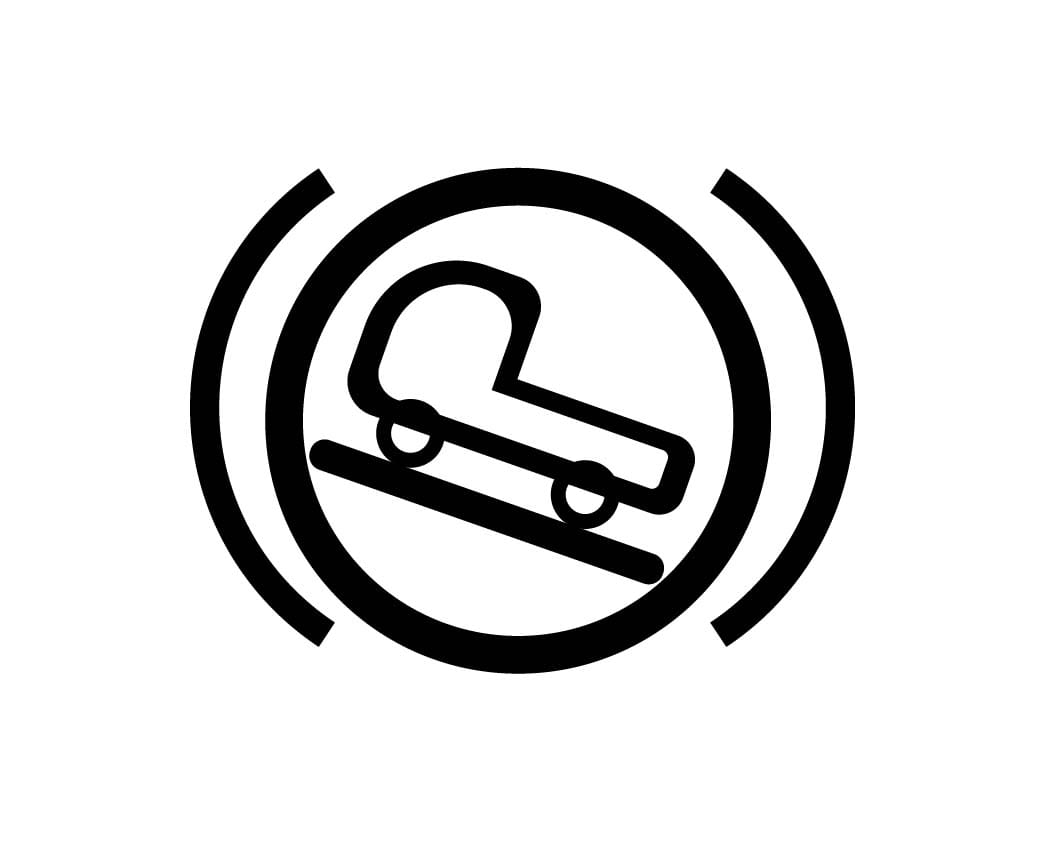

언덕길 발진 보조 장치 표시등

자동 변속기: AUTOHOLD 비활성화된 상태에서 언덕길을 자동으로 인식하여 작동되면 표시등이 켜집니다.
수동 변속기:시동 중 브레이크를 밟고 정차를 한 후 언덕길 발진 보조 장치 스위치를 누르면 표시등이 켜지고, 다시 한번 누르면 표시등이 꺼집니다.

경사로에서 출발할 때 차량이 뒤로(아래로) 밀리지 않도록 일시적으로 제동장치를 작동시키는 기능으로 앞으로 출발하면 자동적으로 제동 기능이 해제됩니다.

매연 필터 장치(DPF) 수동 재생 표시등(호박색)

매연 필터 장치(DPF)에 포집된 수트(SOOT, 검댕)를 수동으로 재생시켜야 할 때 표시등이 점등됩니다.

표시등이 점등되면 매연 필터 장치(DPF) 수동 재생 스위치를 3초 동안 눌러 수동 재생을 진행 시키십시오.

수동 재생 방법은 10장 「매연 필터 장치 재생 방법(DPF : Diesel Particulate Filter)」을 참고하십시오.

* DPF는 Diesel Particulate Filter의 약자입니다.

매연 필터 장치(DPF) 수동 재생 표시등「」과 엔진 경고등「」이 동시에 점등된 상태에서 수동 재생 스위치를 눌러도 재생이 진행되지 않으면 반드시 당사 직영 하이테크센터 또는 블루핸즈에서 점검을 받고 진단 장비를 이용하여 수동 재생을 진행해야 합니다.
매연 필터 장치(DPF) 수동 재생 표시등「」 점등 상태로 차량 운행을 계속하면 배출가스 저감장치가 손상될 수 있습니다. 반드시 수동 재생을 진행하십시오.

매연 필터 장치(DPF) 등 배출가스 저감장치의 고장으로 배출가스 허용기준을 초과하면, O.B.D 경고등「」 점멸 및 엔진 출력이 제한됩니다. 즉시 가까운 당사 직영 하이테크센터 또는 블루핸즈에서 점검 받으십시오.

매연 필터 장치(DPF) 재생은 반드시 통풍이 잘 되고, 배기구 주위에 사람이 없고, 인화물질 등 화재 위험요소가 없는 안전한 장소에서 진행하십시오. 기어는 중립으로 하고 주차 브레이크를 확실하게 체켤 후 수동 재생을 진행하십시오. 매연 필터 장치 재생 진행 중에는 엔진 회전 수 증가 및 고열 발생으로 인한 상해와 배출가스 중독의 위험이 있습니다.

캡 틸팅 경고등
