매연필터 장치(DPF) 스위치

2C_LQZ050349K

  • 정차 중 매연 필터 장치(DPF) 재생

  • 정차 상태에서 자동 재생 진행 중 수동 재생 스위치를 3초간 누른 후 떼면 매연 필터 장치(DPF) 자동 재생 표시등()(호박색)이 꺼지며 재생이 중지됩니다.

  • 수동 재생 스위치를 다시 3초간 누른 후 떼면 수동 재생 표시등()(호박색)이 점멸되며 수동 재생이 진행됩니다.

    • 아이들 회전 수를 임의로 상승시킨 경우 수동 재생이 진입되지 않으니 아이들 회전수를 기본 회전 수로 변경 후 수동 재생 스위치를 작동하십시오.

    • 수동 재생 중에는 수동 재생 표시등이 점멸됩니다.

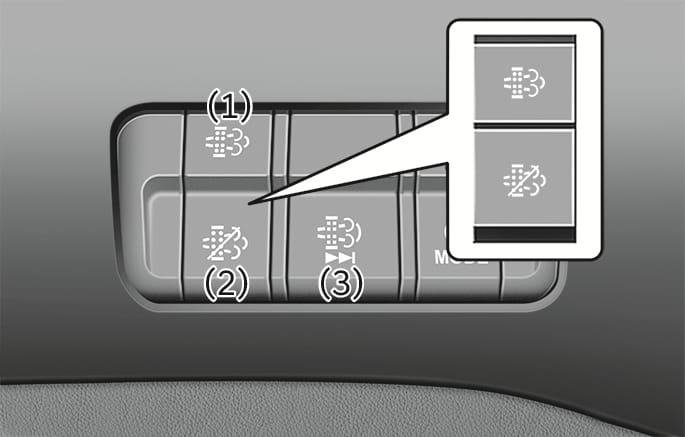

수동 재생/재생 중지 스위치

수동 재생 스위치 (1)

매연 필터장치(DPF) 수동재생 표시등(호박색)이 점등되면 스위치(1)를 3초간 누른 후 떼어서 배기파이프의 매연 필터 장치(DPF)에 포집된 수트(SOOT)를 재생시키십시오.

정차 중 수동 재생 진행 시, 임의로 잠시 재생을 중단하고자 할 때는 재생 스위치를 다시 3초간 누른 후 떼면 수동 재생이 중단됩니다.

수동 재생 필요시 수동재생 스위치를 다시 3초간 누른 후 때면 수동재생 표시등이 점멸되며 재생이 재개됩니다.

재생 중지 스위치 (2)

DPF 수동이나 자동 재생 진행 중 재생을 중단하고자 할 때는 재생중지 스위치(2)를 누르면 재생 중지등이 점등되며 멀티 디스플레이에 “DPF 재생 중단 상태입니다. 차속이 제한됩니다” 문구가 표시되며 재생이 중단됩니다.

이 후 차속이 약 40Km/h 이하로 제한됩니다. 다시 재생중지 스위치를 누르면 재생중지 표시등이 소등되고 속도제한이 해제되며 자동 재생이 진행되거나 수트(검댕) 포집량에 따라 수동재생을 안내합니다.

  • 긴급상황을 제외하고는 매연 필터장치(DPF) 재생 중 중지를 삼가하십시오. 열기로 인한 화재위험 등 안전을 위한 긴급상황을 제외한 불필요한 잦은 중단은 매연 필터장치 고장의 원인이 됩니다.

  • 매연 필터 장치(DPF)의 보호를 위해 재생이 완료될 때까지 임의로 중지하지 말고, 기다려주십시오.

매연 필터 장치(DPF) 빠른 재생

번번한 신호대기와 정체 지역을 수시로 운행하는 차량의 배기가스 온도 하강에 따른 자동 재생기능 저하를 사전에 방지합니다.

차량 정차가 번번한 지역에서 빠른 재생 기능을 사용하면, 일반 자동 재생 대비하여 재생 시간을 현저하게 줄일 수 있습니다. 단, 정차 구간이 없을 경우에는 빠른 재생 기능의 효과가 없습니다.

설정 방법

계기판 멀티디스플레이 “사용자 설정 > 운전자 보조 > DPF 빠른 재생”에서 선택할 수 있습니다.

한 번 설정되면 차량 재시동 이후에도 계속 설정이 유지됩니다.

필요한 경우 'DPF 빠른 재생'을 선택 또는 해제하십시오.

  • 최초 설정은 OFF 상태입니다.

  • 'DPF 빠른 재생'이 작동 할 때에는 엔진 RPM이 추가 상승합니다.

  • 'DPF 빠른 재생' 작동 중일 때, 차량 출발을 위한 조작 (클러치 페달 밟음, 브레이크 페달 밟지 않음 등)을 하면 출발이 용이하도록 엔진 RPM이 하강합니다. 급격한 클러치 조작 시 출발 충격이 있을 수 있으니 충분히 익숙해진 후 사용하십시오.

  • 'DPF 빠른 재생'이 작동할 때에는 배기가스 온도가 높게 유지됩니다. 배기구 주변에 인화 물질 및 보행자를 확인하십시오.

  • 정체 지역을 수시로 운행하지 않는 일반적인 경우에는 'DPF 빠른 재생' 기능의 사용이 불필요합니다.

수동 재생 스위치 (3)

다음의 작동조건을 만족하는 경우 'DPF 빠른 재생'이 작동합니다.

  • DPF 자동 재생 진행 중

  • 차량 5초 이상 정차 상태

  • 배기가스온도가 일정 온도 이상

  • 기어 중립 N 상태

  • 클러치 페달 밟지 않음

  • 클러치 페달 밟지 않은 상태에서(주차 브레이크를 작동하거나 또는 브레이크 페달을 밟을 시)

조건에 맞지 않으면 'DPF 빠른 재생' 기능은 작동하지 않으며 일반 'DPF 자동 재생'만 작동합니다. 작동 후, 차량이 최소 15km/h 이상 가속 후 다시 정차 시에만 'DPF 빠른 재생'이 다시 작동합니다. 15km/h 이하로만 운행을 지속하면 'DPF 빠른 재생'은 다시 작동하지 않습니다.

자세한 내용은 11장 '매연 필터 장치 재생시키기(DPF : Diesel Particulate Filter)'을 참고하십시오.
