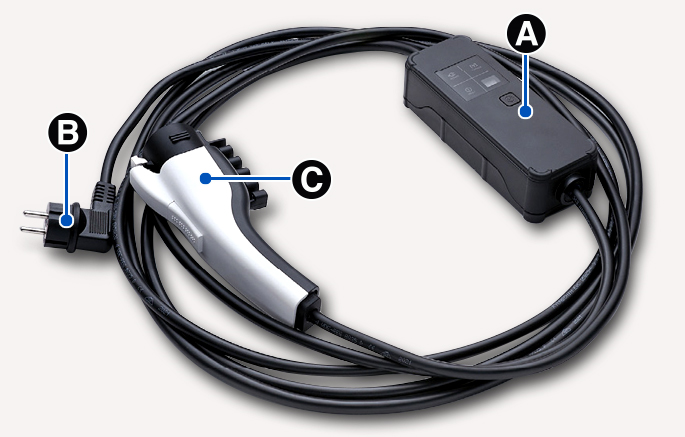

La configurazione di un caricatore portatile e la visualizzazione degli indicatori di funzionamento sono i seguenti:

2C_ICCBCharger

1. Scatola di controllo
2. Spina di alimentazione
3. Connettore di ricarica

Icona	Nome		Colore	Descrizione
	PRONTO		Verde	Si accende quando l’alimentazione è inserita
	CARICA (Ricarica)		Blu	Si accende durante la ricarica e lampeggia quando la corrente è limitata (commutata forzatamente a 6 A).
	FAULT (Guasto)		Rosso	Lampeggia in presenza di una corrente di dispersione, un errore di comunicazione o un errore di sovracorrente o quando la protezione dalle alte temperature all'interno della spina e del caricatore è attivata.
	LIVELLO DI CARICA		-	Visualizza l'attuale impostazione della corrente di carica (6 A, 8 A, 10 A o 12 A).
	E1	Comunicazione pilota di controllo	-	Errore di comunicazione del veicolo
	E2	Perdita	-	Dispersione di corrente
	E3		-	Errore caricabatteria
	E4	Temperatura spina	-	Avviso sovratemperatura spina
	E5		-	Guasto temperatura spina
	E6		-	Errore caricabatteria
	E7	Sovracorrente	-	Avviso sovracorrente di ricarica
	E8	Temperatura interna	-	Surriscaldamento caricabatteria
	E9		-	Errore caricabatteria
	F1	Fusione relè	-	Errore caricabatteria
	F2	Monitoraggio terra/Interruzione	-	Scarsa messa a terra della presa
	F3	Interruzione dell'alimentazione in modalità commutata	-	Errore di alimentazione in modalità commutata (mancanza di tensione)
	F4		-	Errore di alimentazione in modalità commutata (tensione anomala)
	F5	Errore di tensione del pilota di controllo	-	Errore di tensione (-) del pilota di controllo
	F6		-	Errore di tensione (+) del pilota di controllo
	F7	Errore sensore temperatura	-	Errore sensore temperatura spina
	F8		-	Errore sensore temperatura interna PCB

• Se si verifica un errore, è possibile resettare il caricatore portatile scollegando e ricollegando la spina di alimentazione e quindi premendo il pulsante sulla scatola di controllo per più di 2 secondi.

• Se lo stesso sintomo si ripresenta dopo aver resettato il caricatore portatile, si consiglia di far ispezionare il veicolo da un concessionario autorizzato HYUNDAI.

• Se non c'è cambiamento di stato per più di 1 minuto, il caricatore portatile passa alla modalità risparmio energetico e la spia del display si spegne.

Seguire le istruzioni riportate di seguito per ricaricare il veicolo con un caricatore portatile.

1. Collegare la spina di alimentazione del caricatore portatile a una presa elettrica della propria abitazione.

   • La spia di alimentazione sulla scatola di controllo diventa verde.

2. Impostare la corrente di ricarica premendo il pulsante sulla scatola di controllo per più di 2 secondi, fino a quando il numero sull'indicatore di corrente di ricarica non lampeggia.

   Un esempio di impostazione della corrente di ricarica del caricatore portatile adatta alla corrente nominale della potenza fornita è il seguente. La corrente di ricarica appropriata può variare tuttavia a seconda dell'ambiente, come l'utilizzo di energia all'interno dell'edificio.

   Corrente della presa elettrica	Livello di carica dell’ICCB
   14-16 A	12 A
   12-13 A	10 A
   10-11 A	8 A
   8-9 A	6 A

   • La corrente di ricarica cambia ad ogni pressione del pulsante, nel seguente ordine: ‘6 A - 8 A - 10 A - 12A’.

   • Se trascorrono 10 secondi senza che venga premuto alcun pulsante, il lampeggio si arresta e l’impostazione della corrente di ricarica è completata.

3. A veicolo acceso, applicare il freno di stazionamento elettronico (EPB) mentre si preme il pedale del freno.

4. Spegnere tutti gli interruttori, portare il cambio in P (Parcheggio) e spegnere il veicolo.

5. Con le porte sbloccate, aprire lo sportello di ricarica premendo il simbolo di apertura.

6. Aprire il coperchio di ingresso della ricarica e controllare se sul connettore di ricarica e sull'ingresso di ricarica sono presenti polvere o altri contaminanti.

   • Se sono presenti sporco o contaminanti, rimuoverli utilizzando una pistola ad aria compressa.

   Non toccare il connettore di ricarica del cavo di ricarica né l'ingresso di ricarica del veicolo.

7. Rimuovere il cappuccio di protezione del connettore di ricarica dal cavo di ricarica portatile, afferrare l'impugnatura del connettore di ricarica e collegarlo alla presa di ricarica CA del veicolo. Spingerlo finché non si sente un "clic".

   • Quando è impostata la ricarica programmata, viene visualizzato il messaggio "Waiting to charge at scheduled time" (In attesa di ricarica all’ora programmata).

   • Quando il condizionatore d'aria o il riscaldatore funzionano in modo programmato in attesa della ricarica programmata, il tempo di ricarica stimato viene visualizzato come “-”.

8. Una volta completata la ricarica, afferrare l'impugnatura del connettore di ricarica con il pulsante di sblocco premuto e tirare il connettore di ricarica per scollegarlo dalla presa di ricarica.

   Se la modalità di blocco del connettore di ricarica è stata impostata su Sempre o Durante la ricarica, sbloccare le porte premendo il pulsante sulla chiave intelligente o il pulsante sulla porta del conducente, quindi scollegare il connettore dalla presa di ricarica.

   • Per maggiori informazioni fare riferimento alla sezione "Impostazione della modalità di blocco del connettore di ricarica" del presente capitolo.

9. Chiudere il coperchio della presa di ricarica.

10. Premere lo sportello di ricarica per chiuderlo completamente.
