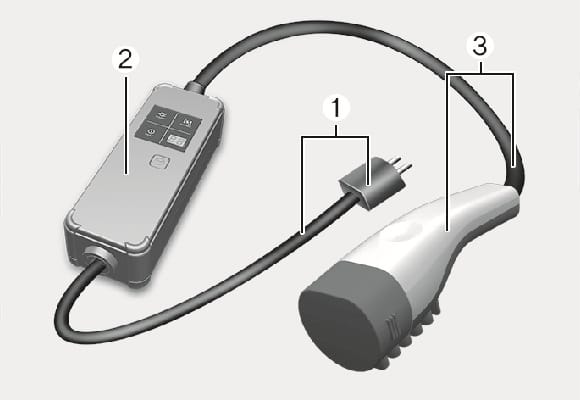

La configuración de un cargador portátil y de la pantalla indicadora es la siguiente:

ONE1Q011087L

1. Enchufe
2. Caja de control
3. Conector de carga

Icono	Nombre		Color	Descripción
	ALIMENTACIÓN		Verde	Se enciende cuando se conecta la alimentación.
	CARGA		Azul	Se enciende durante la carga y parpadea cuando la corriente es limitada (cambio forzado a 6 A).
	AVERÍA		Rojo	Parpadea cuando se produce una fuga de corriente, un error de comunicación o sobrecorriente, o cuando está activada la protección contra altas temperaturas en el interior del enchufe y del cargador.
	NIVEL DE CARGA		-	Muestra el ajuste actual de corriente de carga (6 A, 8 A, 10 A o 12 A).
	E1	Comunicación del piloto de control	-	Error de comunicación del vehículo
	E2	Fuga	-	Fuga de corriente
	E3		-	Error en el cargador
	E4	Temperatura del enchufe	-	Aviso de exceso de temperatura del enchufe
	E5		-	Fallo de temperatura del enchufe
	E6		-	Error en el cargador
	E7	Sobreintensidad	-	Aviso de sobreintensidad de carga
	E8	Temperatura interna	-	Sobrecalentamiento del cargador
	E9		-	Error en el cargador
	F1	Fusión del relé	-	Error en el cargador
	F2	Supervisión/interrupción de tierra	-	Mala conexión a tierra de la toma de corriente
	F3	Fallo de alimentación de la fuente de alimentación en modo conmutado	-	Error de la fuente de alimentación en modo conmutado (fallo de la tensión)
	F4		-	Error de la fuente de alimentación en modo conmutado (fallo del voltaje)
	F5	Error de tensión del piloto de control	-	Error de tensión (-) del piloto de control
	F6		-	Error de tensión (+) del piloto de control
	F7	Error del sensor de temperatura	-	Error del sensor de temperatura del enchufe
	F8		-	Error del sensor de temperatura interna de PCB

• Si se produce un error, puede restablecer el cargador portátil desconectando y reconectando el enchufe y presionando, a continuación, el botón de la caja de control durante más de 2 segundos.

• Si se vuelve a producir el mismo problema tras restablecer el cargador portátil, recomendamos acudir a un distribuidor HYUNDAI autorizado para que inspeccionen el vehículo.

• Si no hay un cambio de estado durante más de 1 minuto, el cargador portátil cambia al modo de ahorro de energía y la luz de la pantalla se apaga.

Siga las instrucciones a continuación para cargar el vehículo con un cargador portátil.

1. Conecte el enchufe del cargador portátil a la toma eléctrica doméstica.

   • El testigo indicador de potencia de la caja de control se iluminará en verde.

2. Ajuste la corriente de carga pulsando el botón de la caja de control durante más de 2 segundos, hasta que el número del indicador de corriente de carga parpadee.

   A continuación se muestra un ejemplo con un ajuste de corriente de carga para el cargador portátil que se adecúa a la corriente asignada de la energía suministrada. No obstante, la corriente de carga adecuada puede variar en función de las condiciones del entorno, como el uso de electricidad en el edificio.

   Corriente de salida	Nivel de carga de ICCB
   14-16 A	12 A
   12-13 A	10 A
   10-11 A	8 A
   8-9 A	6 A

   • La corriente de carga se modifica cada vez que se pulsa el botón en el siguiente orden: 6 A - 8 A - 10 A - 12A.

   • Si transcurren 10 segundos sin que se pulse ningún botón, el parpadeo se detiene y finaliza la configuración de la corriente de carga.

3. Con el vehículo encendido, accione el freno de estacionamiento electrónico (EPB) mientras pisa el pedal de freno.

4. Apague todos los interruptores, cambie a P (aparcamiento) y apague el vehículo.

5. Con la puerta del vehículo desbloqueada, pulse el símbolo ō de la puerta de carga para abrirla.

6. Abra la tapa de la toma de carga y revise el conector de carga y la toma de carga en busca de polvo u otros agentes contaminantes.

   • Si detecta suciedad u otros agentes contaminantes, límpielos con una pistola de aire.

   No toque el conector de carga del cable de carga ni la toma de carga del vehículo.

7. Retire la tapa de protección del conector de carga del cable de carga portátil, sujete el asa del conector de carga y conéctelo a la toma de carga de CA del vehículo. Empújelo hasta escuchar un clic.

   • Al iniciarse la carga, el tiempo estimado de carga se muestra en el cuadro de instrumentos durante aproximadamente 1 minuto.

   • Si abre la puerta del conductor durante el proceso de carga, el tiempo previsto para la carga también se indica en el cuadro de instrumentos durante aproximadamente 1 minuto.

   • Si se programa la carga, aparece el mensaje "Esperando a cargar a la hora indicada".

   • Cuando el aire acondicionado o calefactor programado funciona mientras se espera al proceso de carga programada, el tiempo de carga previsto se indica como "-".

8. Al completar la carga, sujete el asa del conector de carga con el botón de desbloqueo presionado y tire del conector de carga para desconectarlo de la toma de carga.

   Si ha establecido el modo de bloqueo del conector de carga como Siempre o Durante la carga, desbloquee la puerta pulsando el botón de la llave inteligente o el botón de la puerta del conductor y, a continuación, desenchufe el conector de carga de la toma de carga.

   • Para obtener más información consulte el apartado "Ajuste del modo de bloqueo del conector de carga" de este capítulo.

9. Cierre la tapa de la toma de carga.

10. Presione en la puerta de carga para cerrarla por completo.

La función de carga programada le permite cargar el vehículo aprovechando las tarifas nocturnas, más reducidas, hasta el siguiente uso.

En la pantalla de inicio del sistema de infoentretenimiento, seleccione Vehículo eléctrico > Ĥ > Cargador CA > Carga programada.

• Para obtener más información consulte el apartado "Configuración de las opciones del cargador CA" de este capítulo.

• Una vez ajustada la carga programada y tras conectar el cargador de CA o el cargador portátil (ICCB) para iniciar la carga, el testigo indicador se enciende gradualmente durante 3 minutos para indicar que se ha ajustado la carga programada.

• Una vez ajustada la carga programada, el proceso de carga no se inicia inmediatamente al conectar el cargador de CA o el cargador portátil (ICCB). Para cargar el vehículo inmediatamente, abra la puerta de carga y pulse el botón ħ más de 2 segundos o seleccione Vehículo eléctrico > Ĥ > Cargador CA > Carga programada en la pantalla para desactivar el ajuste de carga programado.
